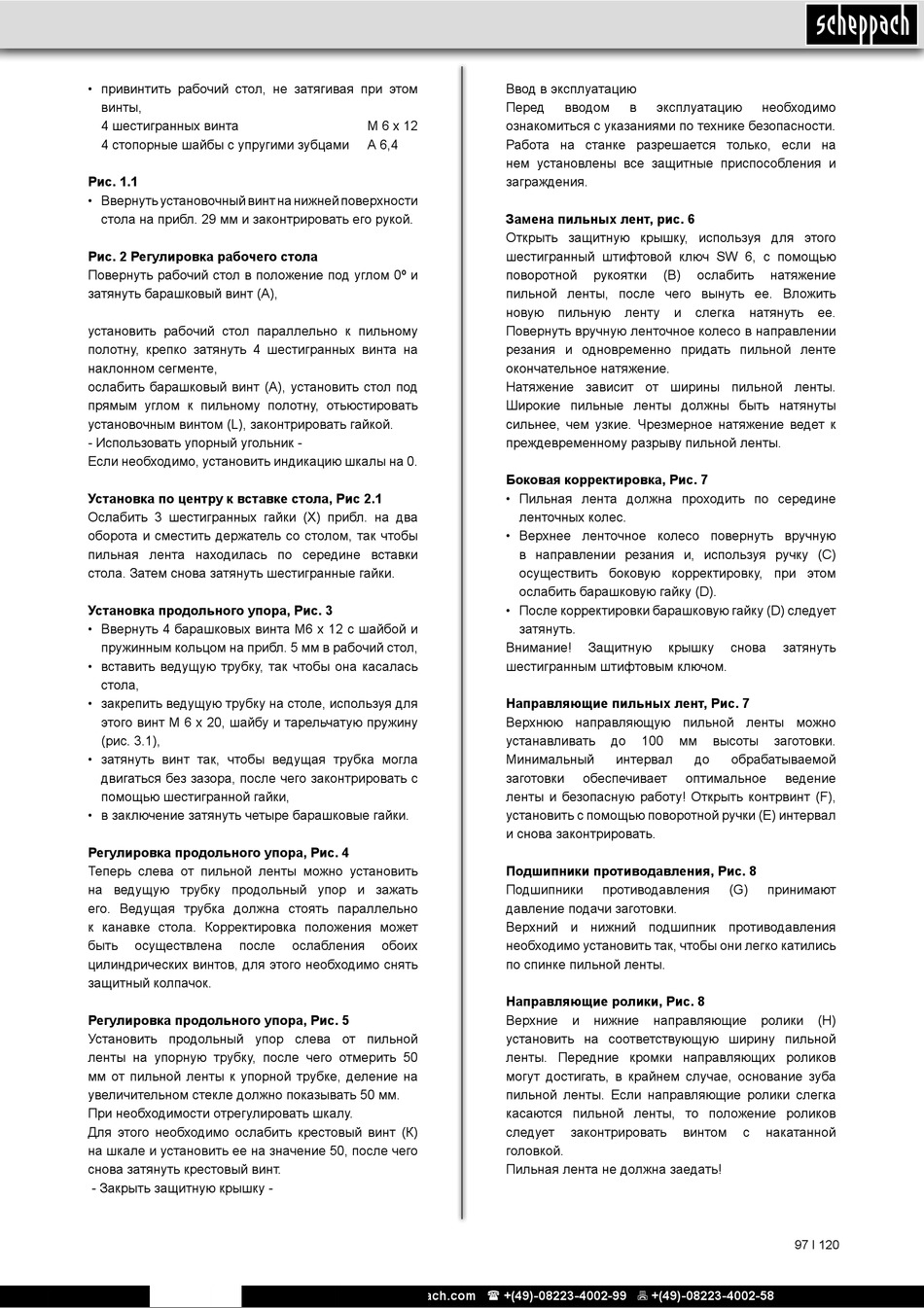

• привинтить рабочий стол, не затягивая при этом
винты,
4 шестигранных винта
4 стопорные шайбы с упругими зубцами
Рис. 1.1
• Ввернуть установочный винт на нижней поверхности
стола на прибл. 29 мм и законтрировать его рукой.
Рис. 2 Регулировка рабочего стола
Повернуть рабочий стол в положение под углом 0º и
затянуть барашковый винт (А),
установить рабочий стол параллельно к пильному
полотну, крепко затянуть 4 шестигранных винта на
наклонном сегменте,
ослабить барашковый винт (А), установить стол под
прямым углом к пильному полотну, отьюстировать
установочным винтом (L), законтрировать гайкой.
- Использовать упорный угольник -
Если необходимо, установить индикацию шкалы на 0.
Установка по центру к вставке стола, Pис 2.1
Ослабить 3 шестигранных гайки (Х) прибл. на два
оборота и сместить держатель со столом, так чтобы
пильная лента находилась по середине вставки
стола. Затем снова затянуть шестигранные гайки.
Установка продольного упора, Pис. 3
• Ввернуть 4 барашковых винта М6 х 12 с шайбой и
пружинным кольцом на прибл. 5 мм в рабочий стол,
• вставить ведущую трубку, так чтобы она касалась
стола,
• закрепить ведущую трубку на столе, используя для
этого винт М 6 х 20, шайбу и тарельчатую пружину
(рис. 3.1),
• затянуть винт так, чтобы ведущая трубка могла
двигаться без зазора, после чего законтрировать с
помощью шестигранной гайки,
• в заключение затянуть четыре барашковые гайки.
Регулировка продольного упора, Pис. 4
Теперь слева от пильной ленты можно установить
на ведущую трубку продольный упор и зажать
его. Ведущая трубка должна стоять параллельно
к канавке стола. Корректировка положения может
быть
осуществлена
после
цилиндрических винтов, для этого необходимо снять
защитный колпачок.
Регулировка продольного упора, Pис. 5
Установить продольный упор слева от пильной
ленты на упорную трубку, после чего отмерить 50
мм от пильной ленты к упорной трубке, деление на
увеличительном стекле должно показывать 50 мм.
При необходимости отрегулировать шкалу.
Для этого необходимо ослабить крестовый винт (К)
на шкале и установить ее на значение 50, после чего
снова затянуть крестовый винт.
- Закрыть защитную крышку -
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
М 6 х 12
А 6,4
ослабления
обоих
Ввод в эксплуатацию
Перед
вводом
в
эксплуатацию
ознакомиться с указаниями по технике безопасности.
Работа на станке разрешается только, если на
нем установлены все защитные приспособления и
заграждения.
Замена пильных лент, рис. 6
Открыть защитную крышку, используя для этого
шестигранный штифтовой ключ SW 6, с помощью
поворотной
рукоятки
(В)
пильной ленты, после чего вынуть ее. Вложить
новую
пильную
ленту
и
Повернуть вручную ленточное колесо в направлении
резания и одновременно придать пильной ленте
окончательное натяжение.
Натяжение зависит от ширины пильной ленты.
Широкие пильные ленты должны быть натянуты
сильнее, чем узкие. Чрезмерное натяжение ведет к
преждевременному разрыву пильной ленты.
Боковая корректировка, Pис. 7
• Пильная лента должна проходить по середине
ленточных колес.
• Верхнее ленточное колесо повернуть вручную
в направлении резания и, используя ручку (С)
осуществить боковую корректировку, при этом
ослабить барашковую гайку (D).
• После корректировки барашковую гайку (D) следует
затянуть.
Внимание!
Защитную
крышку
шестигранным штифтовым ключом.
Направляющие пильных лент, Pис. 7
Верхнюю направляющую пильной ленты можно
устанавливать
до
100
мм
Минимальный
интервал
заготовки
обеспечивает
ленты и безопасную работу! Открыть контрвинт (F),
установить с помощью поворотной ручки (Е) интервал
и снова законтрировать.
Подшипники противодавления, Pис. 8
Подшипники
противодавления
давление подачи заготовки.
Верхний и нижний подшипник противодавления
необходимо установить так, чтобы они легко катились
по спинке пильной ленты.
Направляющие ролики, Pис. 8
Верхние
и
нижние
направляющие
установить на соответствующую ширину пильной
ленты. Передние кромки направляющих роликов
могут достигать, в крайнем случае, основание зуба
пильной ленты. Если направляющие ролики слегка
касаются пильной ленты, то положение роликов
следует
законтрировать
головкой.
Пильная лента не должна заедать!
необходимо
ослабить
натяжение
слегка
натянуть
ее.
снова
затянуть
высоты
заготовки.
до
обрабатываемой
оптимальное
ведение
(G)
принимают
ролики
(Н)
винтом
с
накатанной
97 І 120
