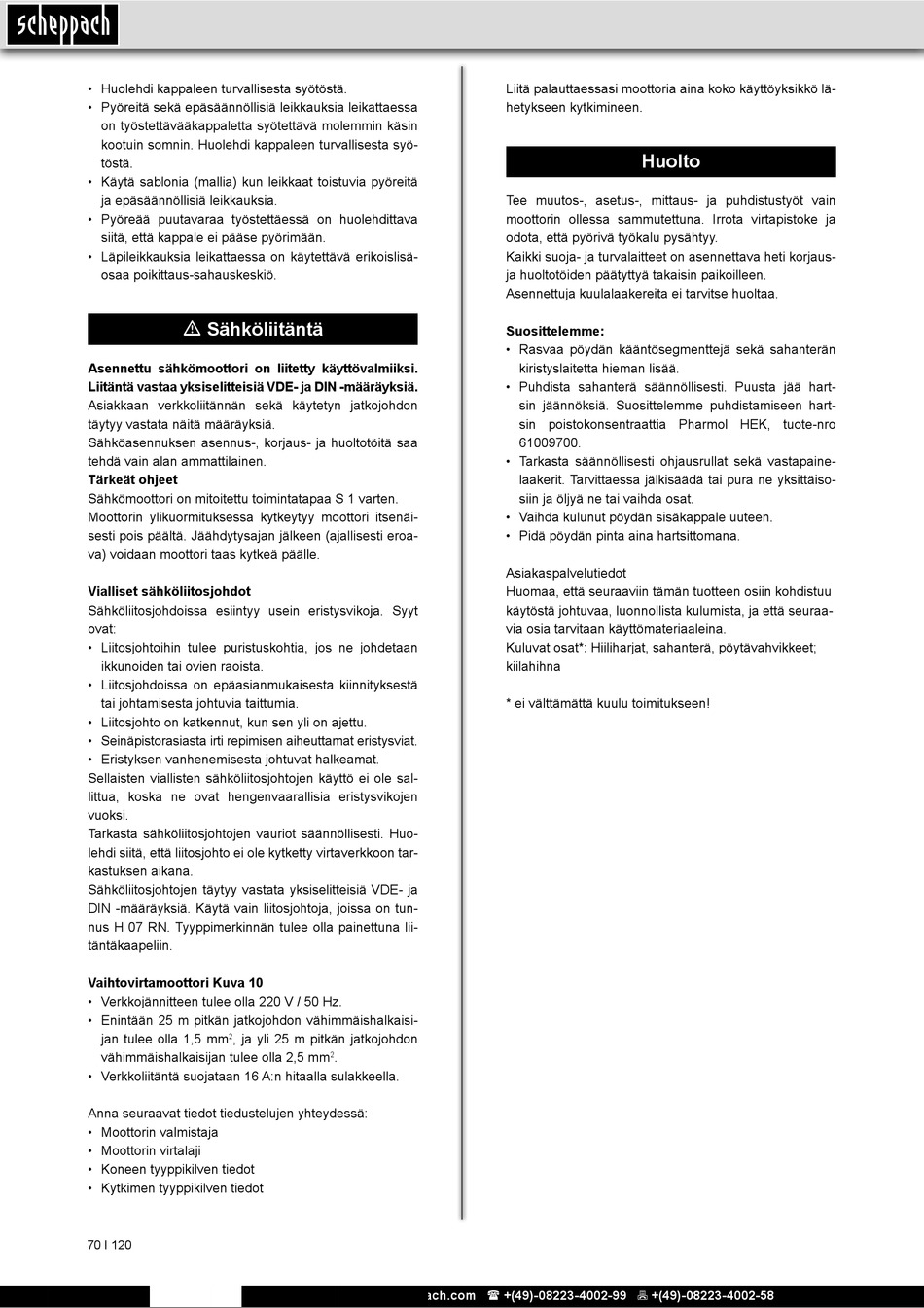

Scheppach 1901501901 Originalbetriebsanleitung Seite 70

• Huolehdi kappaleen turvallisesta syötöstä.
• Pyöreitä sekä epäsäännöllisiä leikkauksia leikattaessa
on työstettävääkappaletta syötettävä molemmin käsin
kootuin somnin. Huolehdi kappaleen turvallisesta syö-
töstä.
• Käytä sablonia (mallia) kun leikkaat toistuvia pyöreitä
ja epäsäännöllisiä leikkauksia.
• Pyöreää puutavaraa työstettäessä on huolehdittava
siitä, että kappale ei pääse pyörimään.
• Läpileikkauksia leikattaessa on käytettävä erikoislisä-
osaa poikittaus-sahauskeskiö.
m Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi.
Liitäntä vastaa yksiselitteisiä VDE- ja DIN -määräyksiä.
Asiakkaan verkkoliitännän sekä käytetyn jatkojohdon
täytyy vastata näitä määräyksiä.
Sähköasennuksen asennus-, korjaus- ja huoltotöitä saa
tehdä vain alan ammattilainen.
Tärkeät ohjeet
Sähkömoottori on mitoitettu toimintatapaa S 1 varten.
Moottorin ylikuormituksessa kytkeytyy moottori itsenäi-
sesti pois päältä. Jäähdytysajan jälkeen (ajallisesti eroa-
va) voidaan moottori taas kytkeä päälle.
Vialliset sähköliitosjohdot
Sähköliitosjohdoissa esiintyy usein eristysvikoja. Syyt
ovat:
• Liitosjohtoihin tulee puristuskohtia, jos ne johdetaan
ikkunoiden tai ovien raoista.
• Liitosjohdoissa on epäasianmukaisesta kiinnityksestä
tai johtamisesta johtuvia taittumia.
• Liitosjohto on katkennut, kun sen yli on ajettu.
• Seinäpistorasiasta irti repimisen aiheuttamat eristysviat.
• Eristyksen vanhenemisesta johtuvat halkeamat.
Sellaisten viallisten sähköliitosjohtojen käyttö ei ole sal-
littua, koska ne ovat hengenvaarallisia eristysvikojen
vuoksi.
Tarkasta sähköliitosjohtojen vauriot säännöllisesti. Huo-
lehdi siitä, että liitosjohto ei ole kytketty virtaverkkoon tar-
kastuksen aikana.
Sähköliitosjohtojen täytyy vastata yksiselitteisiä VDE- ja
DIN -määräyksiä. Käytä vain liitosjohtoja, joissa on tun-
nus H 07 RN. Tyyppimerkinnän tulee olla painettuna lii-
täntäkaapeliin.
Vaihtovirtamoottori Kuva 10
• Verkkojännitteen tulee olla 220 V / 50 Hz.
• Enintään 25 m pitkän jatkojohdon vähimmäishalkaisi-
jan tulee olla 1,5 mm , ja yli 25 m pitkän jatkojohdon
2
vähimmäishalkaisijan tulee olla 2,5 mm
• Verkkoliitäntä suojataan 16 A:n hitaalla sulakkeella.
Anna seuraavat tiedot tiedustelujen yhteydessä:
• Moottorin valmistaja
• Moottorin virtalaji
• Koneen tyyppikilven tiedot
• Kytkimen tyyppikilven tiedot
70 І 120
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
.
2
Liitä palauttaessasi moottoria aina koko käyttöyksikkö lä-
hetykseen kytkimineen.
Huolto
Tee muutos-, asetus-, mittaus- ja puhdistustyöt vain
moottorin ollessa sammutettuna. Irrota virtapistoke ja
odota, että pyörivä työkalu pysähtyy.
Kaikki suoja- ja turvalaitteet on asennettava heti korjaus-
ja huoltotöiden päätyttyä takaisin paikoilleen.
Asennettuja kuulalaakereita ei tarvitse huoltaa.
Suosittelemme:
• Rasvaa pöydän kääntösegmenttejä sekä sahanterän
kiristyslaitetta hieman lisää.
• Puhdista sahanterä säännöllisesti. Puusta jää hart-
sin jäännöksiä. Suosittelemme puhdistamiseen hart-
sin poistokonsentraattia Pharmol HEK, tuote-nro
61009700.
• Tarkasta säännöllisesti ohjausrullat sekä vastapaine-
laakerit. Tarvittaessa jälkisäädä tai pura ne yksittäiso-
siin ja öljyä ne tai vaihda osat.
• Vaihda kulunut pöydän sisäkappale uuteen.
• Pidä pöydän pinta aina hartsittomana.
Asiakaspalvelutiedot
Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu
käytöstä johtuvaa, luonnollista kulumista, ja että seuraa-
via osia tarvitaan käyttömateriaaleina.
Kuluvat osat*: Hiiliharjat, sahanterä, pöytävahvikkeet;
kiilahihna
* ei välttämättä kuulu toimitukseen!
