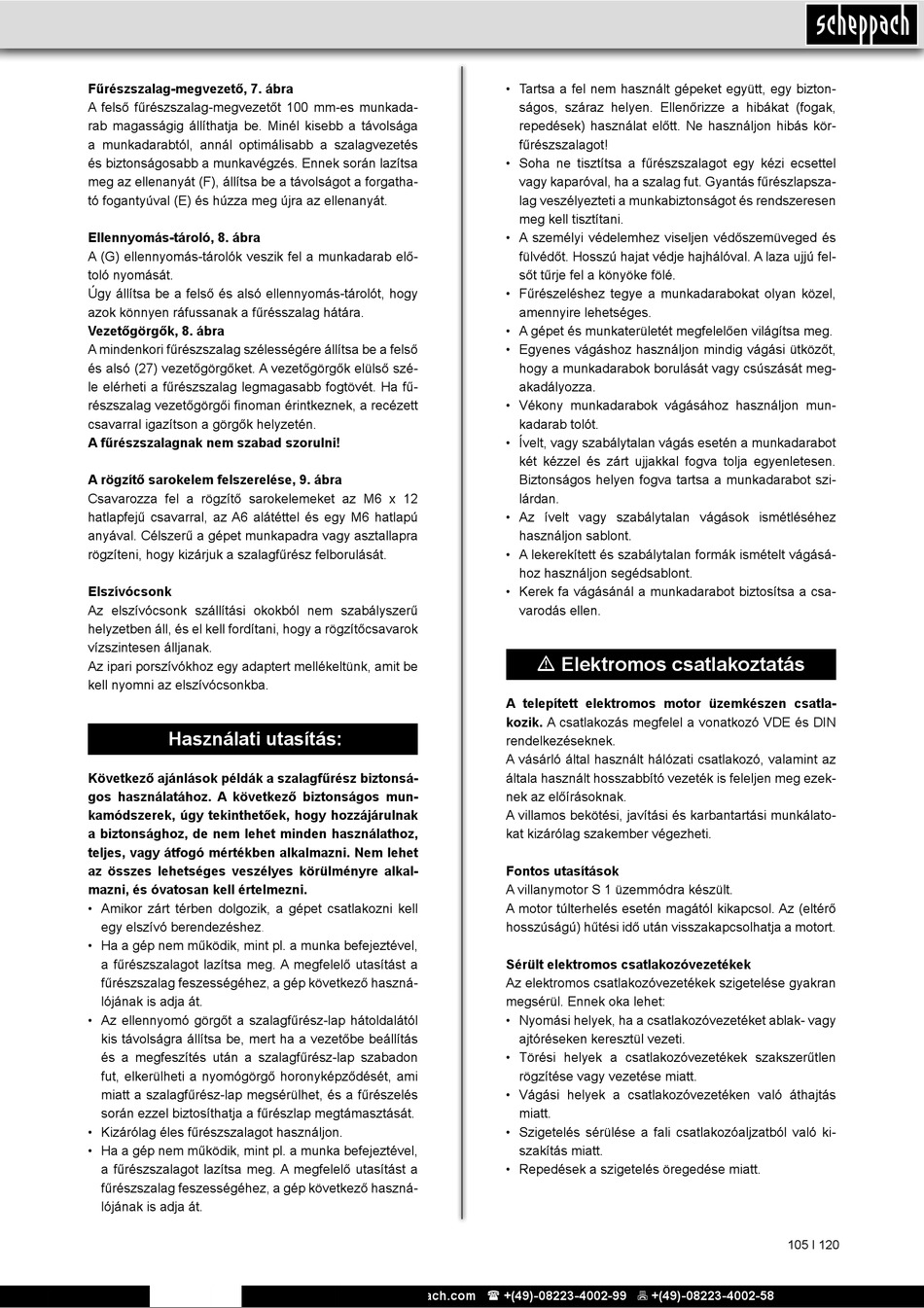

Fűrészszalag-megvezető, 7. ábra
A felső fűrészszalag-megvezetőt 100 mm-es munkada-
rab magasságig állíthatja be. Minél kisebb a távolsága
a munkadarabtól, annál optimálisabb a szalagvezetés
és biztonságosabb a munkavégzés. Ennek során lazítsa
meg az ellenanyát (F), állítsa be a távolságot a forgatha-
tó fogantyúval (E) és húzza meg újra az ellenanyát.
Ellennyomás-tároló, 8. ábra
A (G) ellennyomás-tárolók veszik fel a munkadarab elő-
toló nyomását.
Úgy állítsa be a felső és alsó ellennyomás-tárolót, hogy
azok könnyen ráfussanak a fűrésszalag hátára.
Vezetőgörgők, 8. ábra
A mindenkori fűrészszalag szélességére állítsa be a felső
és alsó (27) vezetőgörgőket. A vezetőgörgők elülső szé-
le elérheti a fűrészszalag legmagasabb fogtövét. Ha fű-
részszalag vezetőgörgői finoman érintkeznek, a recézett
csavarral igazítson a görgők helyzetén.
A fűrészszalagnak nem szabad szorulni!
A rögzítő sarokelem felszerelése, 9. ábra
Csavarozza fel a rögzítő sarokelemeket az M6 x 12
hatlapfejű csavarral, az A6 alátéttel és egy M6 hatlapú
anyával. Célszerű a gépet munkapadra vagy asztallapra
rögzíteni, hogy kizárjuk a szalagfűrész felborulását.
Elszívócsonk
Az elszívócsonk szállítási okokból nem szabályszerű
helyzetben áll, és el kell fordítani, hogy a rögzítőcsavarok
vízszintesen álljanak.
Az ipari porszívókhoz egy adaptert mellékeltünk, amit be
kell nyomni az elszívócsonkba.
Használati utasítás:
Következő ajánlások példák a szalagfűrész biztonsá-
gos használatához. A következő biztonságos mun-
kamódszerek, úgy tekinthetőek, hogy hozzájárulnak
a biztonsághoz, de nem lehet minden használathoz,
teljes, vagy átfogó mértékben alkalmazni. Nem lehet
az összes lehetséges veszélyes körülményre alkal-
mazni, és óvatosan kell értelmezni.
• Amikor zárt térben dolgozik, a gépet csatlakozni kell
egy elszívó berendezéshez.
• Ha a gép nem működik, mint pl. a munka befejeztével,
a fűrészszalagot lazítsa meg. A megfelelő utasítást a
fűrészszalag feszességéhez, a gép következő haszná-
lójának is adja át.
• Az ellennyomó görgőt a szalagfűrész-lap hátoldalától
kis távolságra állítsa be, mert ha a vezetőbe beállítás
és a megfeszítés után a szalagfűrész-lap szabadon
fut, elkerülheti a nyomógörgő horonyképződését, ami
miatt a szalagfűrész-lap megsérülhet, és a fűrészelés
során ezzel biztosíthatja a fűrészlap megtámasztását.
• Kizárólag éles fűrészszalagot használjon.
• Ha a gép nem működik, mint pl. a munka befejeztével,
a fűrészszalagot lazítsa meg. A megfelelő utasítást a
fűrészszalag feszességéhez, a gép következő haszná-
lójának is adja át.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Tartsa a fel nem használt gépeket együtt, egy bizton-
ságos, száraz helyen. Ellenőrizze a hibákat (fogak,
repedések) használat előtt. Ne használjon hibás kör-
fűrészszalagot!
• Soha ne tisztítsa a fűrészszalagot egy kézi ecsettel
vagy kaparóval, ha a szalag fut. Gyantás fűrészlapsza-
lag veszélyezteti a munkabiztonságot és rendszeresen
meg kell tisztítani.
• A személyi védelemhez viseljen védőszemüveged és
fülvédőt. Hosszú hajat védje hajhálóval. A laza ujjú fel-
sőt tűrje fel a könyöke fölé.
• Fűrészeléshez tegye a munkadarabokat olyan közel,
amennyire lehetséges.
• A gépet és munkaterületét megfelelően világítsa meg.
• Egyenes vágáshoz használjon mindig vágási ütközőt,
hogy a munkadarabok borulását vagy csúszását meg-
akadályozza.
• Vékony munkadarabok vágásához használjon mun-
kadarab tolót.
• Ívelt, vagy szabálytalan vágás esetén a munkadarabot
két kézzel és zárt ujjakkal fogva tolja egyenletesen.
Biztonságos helyen fogva tartsa a munkadarabot szi-
lárdan.
• Az ívelt vagy szabálytalan vágások ismétléséhez
használjon sablont.
• A lekerekített és szabálytalan formák ismételt vágásá-
hoz használjon segédsablont.
• Kerek fa vágásánál a munkadarabot biztosítsa a csa-
varodás ellen.
m Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatla-
kozik. A csatlakozás megfelel a vonatkozó VDE és DIN
rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, valamint az
általa használt hosszabbító vezeték is feleljen meg ezek-
nek az előírásoknak.
A villamos bekötési, javítási és karbantartási munkálato-
kat kizárólag szakember végezheti.
Fontos utasítások
A villanymotor S 1 üzemmódra készült.
A motor túlterhelés esetén magától kikapcsol. Az (eltérő
hosszúságú) hűtési idő után visszakapcsolhatja a motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyakran
megsérül. Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak- vagy
ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való ki-
szakítás miatt.
• Repedések a szigetelés öregedése miatt.
