XC-540 – Arbeiten mit der optionalen Trockenheizung DU-540

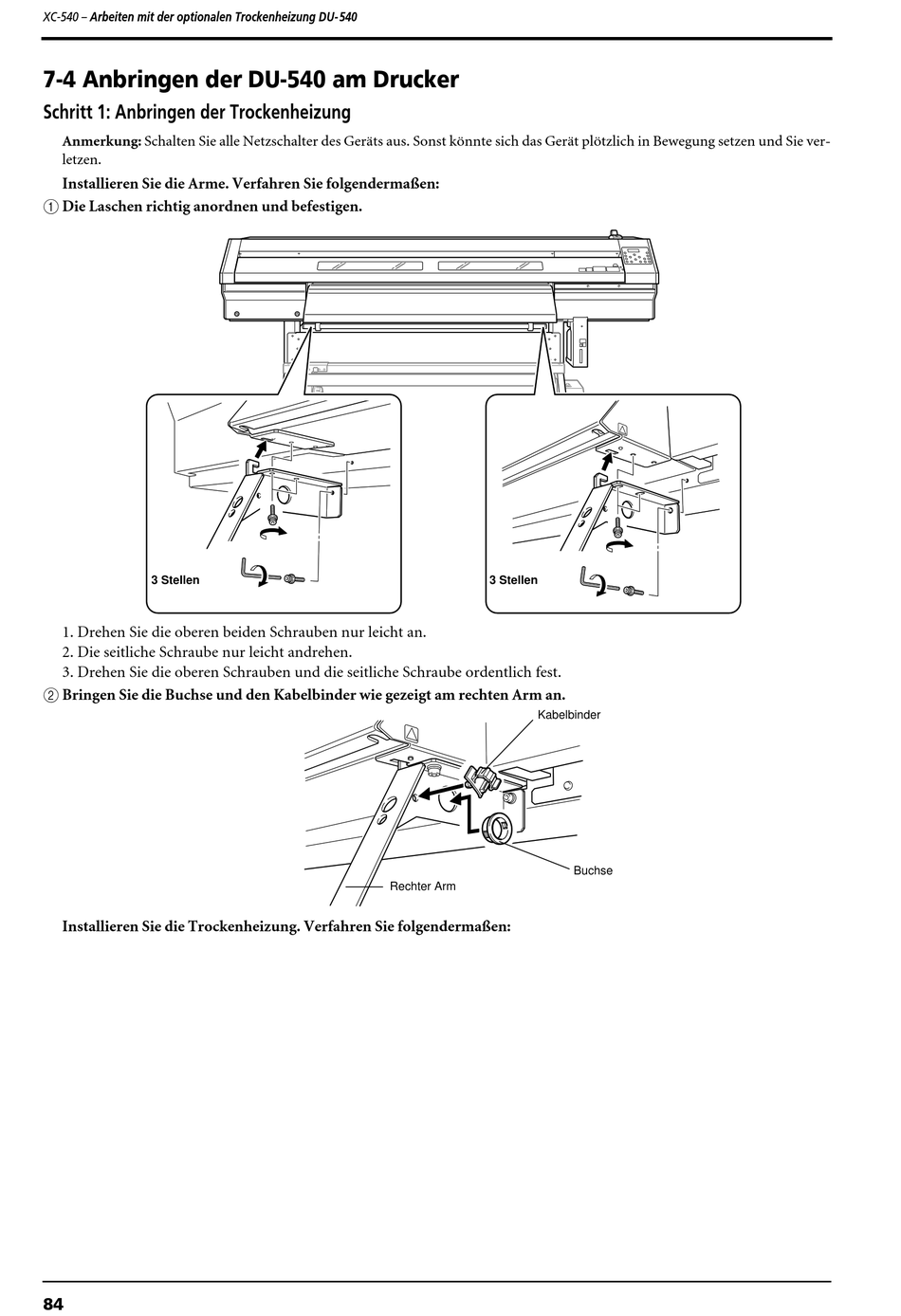

7-4 Anbringen der DU-540 am Drucker
Schritt 1: Anbringen der Trockenheizung
Anmerkung: Schalten Sie alle Netzschalter des Geräts aus. Sonst könnte sich das Gerät plötzlich in Bewegung setzen und Sie ver-
letzen.
Installieren Sie die Arme. Verfahren Sie folgendermaßen:
A Die Laschen richtig anordnen und befestigen.
3 Stellen
1. Drehen Sie die oberen beiden Schrauben nur leicht an.
2. Die seitliche Schraube nur leicht andrehen.
3. Drehen Sie die oberen Schrauben und die seitliche Schraube ordentlich fest.
B Bringen Sie die Buchse und den Kabelbinder wie gezeigt am rechten Arm an.
Installieren Sie die Trockenheizung. Verfahren Sie folgendermaßen:
84
3 Stellen
Kabelbinder
Rechter Arm
Buchse
