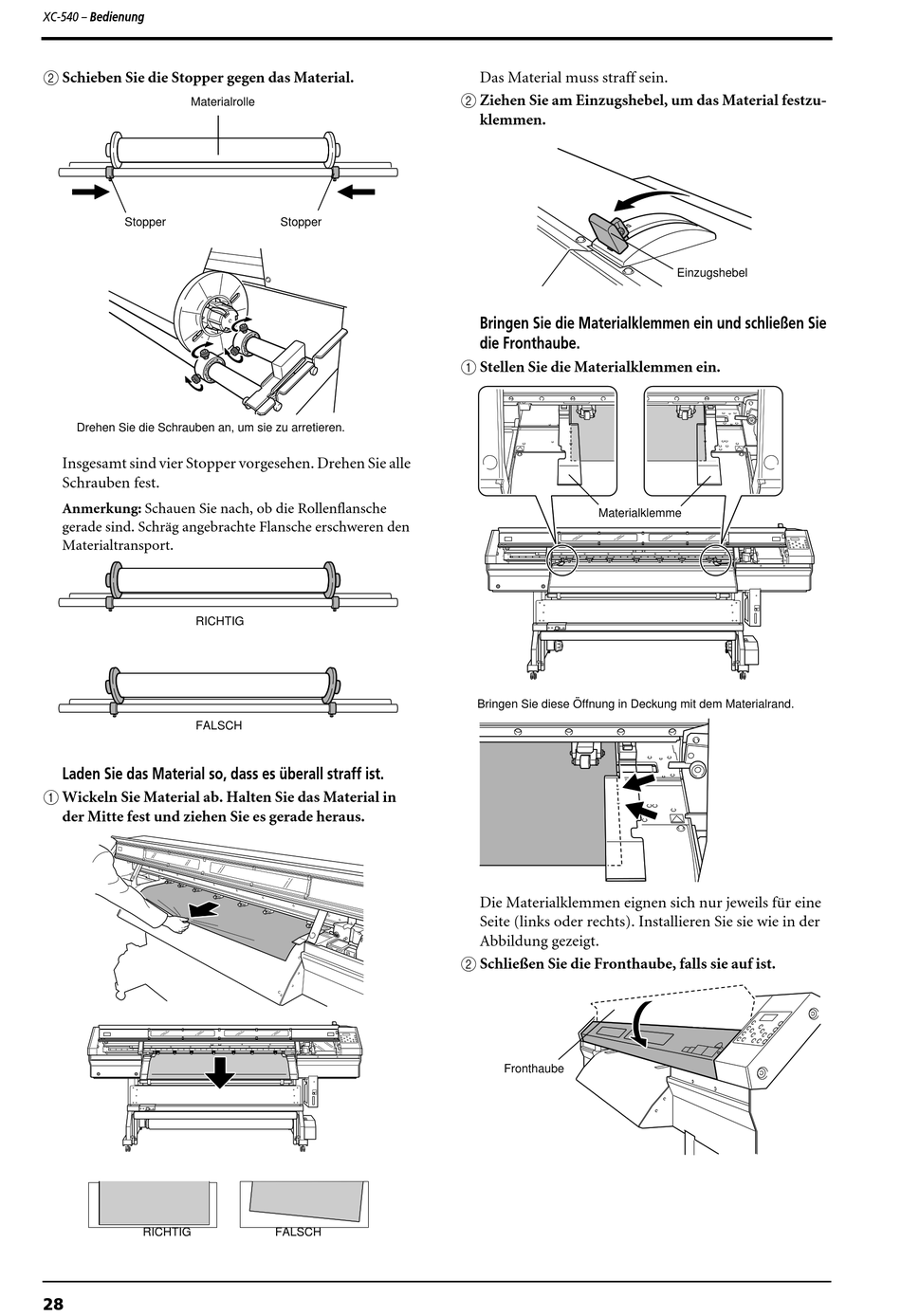

XC-540 – Bedienung
B Schieben Sie die Stopper gegen das Material.
Materialrolle
Stopper
Drehen Sie die Schrauben an, um sie zu arretieren.
Insgesamt sind vier Stopper vorgesehen. Drehen Sie alle
Schrauben fest.
Anmerkung: Schauen Sie nach, ob die Rollenflansche
gerade sind. Schräg angebrachte Flansche erschweren den
Materialtransport.
RICHTIG
FALSCH
Laden Sie das Material so, dass es überall straff ist.
A Wickeln Sie Material ab. Halten Sie das Material in
der Mitte fest und ziehen Sie es gerade heraus.
RICHTIG
28
Stopper
FALSCH
Das Material muss straff sein.
B Ziehen Sie am Einzugshebel, um das Material festzu-
klemmen.
Bringen Sie die Materialklemmen ein und schließen Sie
die Fronthaube.
A Stellen Sie die Materialklemmen ein.
Materialklemme
Bringen Sie diese Öffnung in Deckung mit dem Materialrand.
Die Materialklemmen eignen sich nur jeweils für eine
Seite (links oder rechts). Installieren Sie sie wie in der
Abbildung gezeigt.
B Schließen Sie die Fronthaube, falls sie auf ist.
Fronthaube
Einzugshebel
