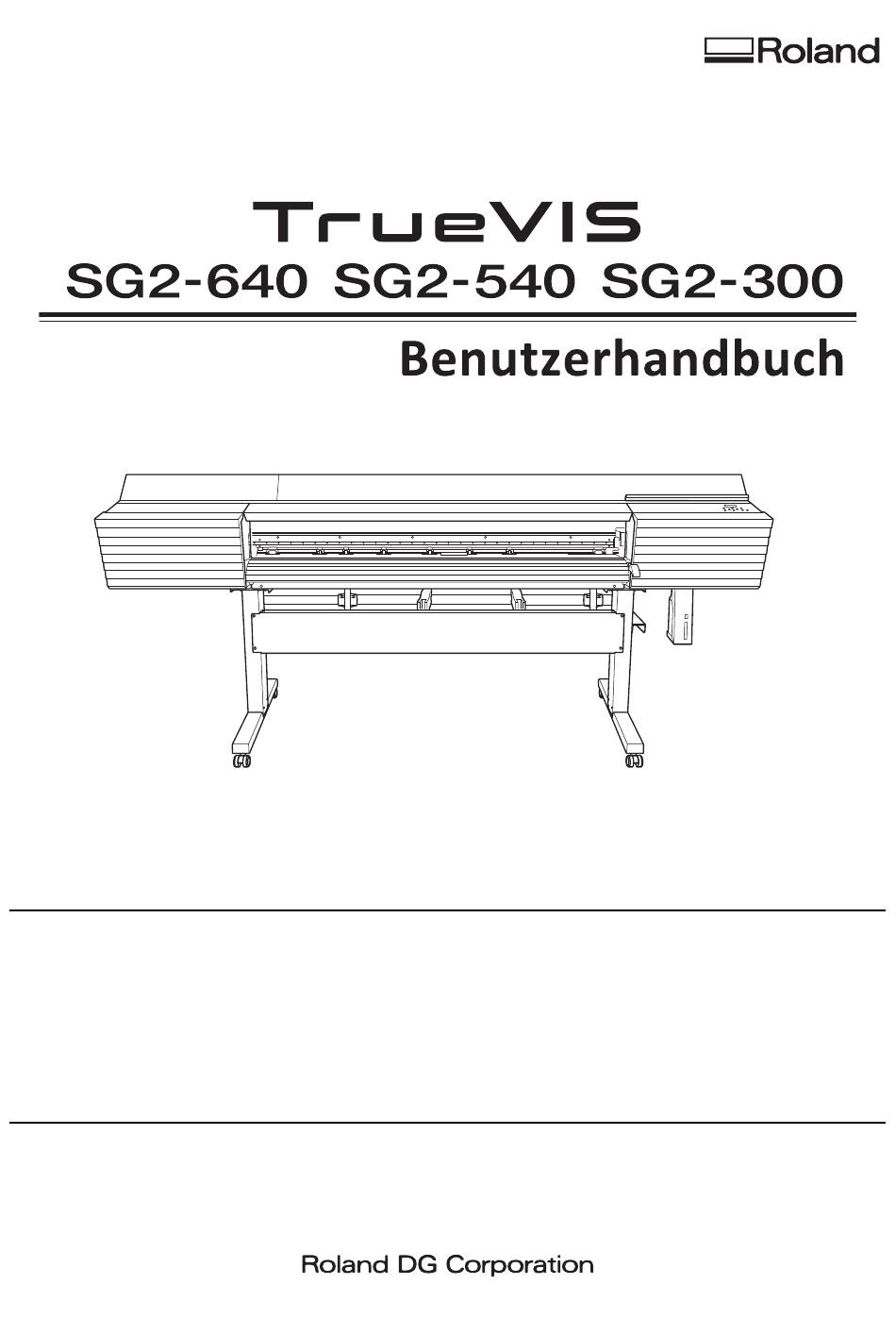

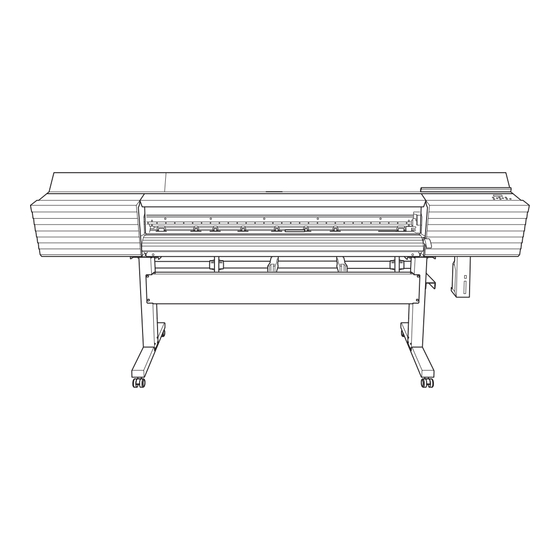

Roland TrueVIS SG2-640 Benutzerhandbuch

Inhaltsverzeichnis

Quicklinks

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

• Um einen korrekten und sicheren Gebrauch mit einem umfassenden Verständnis der Leistung dieses Produkts zu gewährleisten, lesen Sie

bitte diese Anleitung vollständig durch und bewahren Sie sie an einem sicheren Ort auf.

• Das unbefugte Kopieren oder Übertragen dieses Handbuchs oder von Teilen davon ist verboten.

• Die Spezifikationen dieses Produkts und der Inhalt dieser Betriebsanleitung können ohne Vorankündigung geändert werden.

• Dieses Handbuch und das Produkt wurden nach bestem Wissen und Gewissen erstellt und getestet. Sollten Sie Druckfehler oder Irrtümer

feststellen, informieren Sie bitte die Roland DG Corporation.

• Die Roland DG Corporation übernimmt keine Verantwortung für direkte oder indirekte Verluste oder Schäden, die durch die Verwendung

dieses Produkts entstehen können.

• Die Roland DG Corporation übernimmt keine Verantwortung für direkte oder indirekte Verluste oder Schäden an Artikeln, die mit diesem

Produkt hergestellt wurden.

FA02540/R3-210405

http://www.rolanddg.com/

Inhaltsverzeichnis

Inhaltszusammenfassung für Roland TrueVIS SG2-640

Seite 1 • Die Roland DG Corporation übernimmt keine Verantwortung für direkte oder indirekte Verluste oder Schäden, die durch die Verwendung dieses Produkts entstehen können. • Die Roland DG Corporation übernimmt keine Verantwortung für direkte oder indirekte Verluste oder Schäden an Artikeln, die mit diesem Produkt hergestellt wurden.
Seite 2: Inhaltsverzeichnis
Inhalt Grundlegende Methoden zur Handhabung............8 Grundlegende Informationen..................9 Bauteilnamen und Funktionen ....................10 Druckereinheit .......................10 Bedienfeld ........................16 Bildschirmanzeige ......................17 Über die verwendeten Medien....................18 Arten von Medien......................18 Bedingungen für nutzbare Medien ..................19 Menüliste ..........................20 Hauptmenü ........................20 Funktionsmenü.......................24 Sprach- und Einheitenmenü....................25 Grundlegende Aufgaben....................26 Betrieb der Stromversorgung ....................27 Einschalten des Geräts .....................27 Ausschalten des Geräts .....................28...
Seite 3 Inhalt Schritt 2: Starten der Ausgabe ...................88 Druck- und Schneidverfahren ..................89 Vorbereitungen vor Druckausgabe und Schnittleistung ..............90 Schritt 1: Drucktests und normale Reinigung................90 Schritt 2: Einstellen des Schneidens ..................92 Druckausgabe und Schnittleistung ....................94 Schritt 1: Chargeneinstellungen für Drucken und Schneiden ............94 Schritt 2: Starten der Ausgabe ..................
Seite 4 Inhalt Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken ..........175 Manuelles Ausrichten der Schneidepositionen mit Schnittmarken..........175 Korrektur der Fehlausrichtung von Druck und Schnitt mit Schnittmarken (Parallelprüfung für Drucken und Schneiden mit Schnittmarken) ..................177 Korrektur der Fehlausrichtung von Druck und Schnitt mit Schnittmarken (Separater Test für Drucken/Schnei- den mit Schnittmarken) ....................
Seite 5 Inhalt Reinigung der Schneidschlittenrolle ..................229 Entsorgung der abgegebenen Flüssigkeit..................230 Vorsichtsmaßnahmen für die Entsorgung der abgegebenen Flüssigkeit ........... 230 Wenn die Meldung zur Entsorgung der abgegebenen Flüssigkeit erscheint........231 Wenn die Auffangflasche voll ist ..................232 Tägliche Druckkopfkontrolle ....................234 Drucktests und normale Reinigung..................
Seite 6 Inhalt Der Schnitt ist falsch ausgerichtet oder verzerrt ................278 Sind die Medien korrekt eingelegt? ..................278 Sind die Einstellungen für die Schnittbedingungen passend? ............278 Ist die Länge der Ausgabe zu groß? ..................278 Verwenden Sie Medien, die eine große Ausdehnung und Kontraktion aufweisen?....... 278 Ist die Einstellung für "CALIBRATION"...
Seite 7 Inhalt Ist die RIP-Software abgestürzt? ..................294 Ist die Tinte aufgebraucht? ....................294 Das Medienheizsystem erwärmt sich nicht................... 295 Ist das Medium eingelegt? ....................295 Ist "HEATER CONFIG" auf "OFF" gestellt? ................295 Ist die Raumtemperatur zu niedrig? ..................295 Das Medium kann nicht getrennt werden ..................
Seite 8 Inhalt Funktionen beim Bewegen des Geräts ................308 Vorbereitung zum Bewegen des Geräts ..................309 Schritt 1: Entfernen von Medien und Klingenhalter ..............309 Schritt 2: Ableiten der Reinigungsflüssigkeit der Abstreiferablage ..........311 Schritt 3: Sichern der Druckköpfe mit der Halterung............... 313 Schritt 4: Wiedereinbau des Geräts..................
Seite 9: Grundlegende Methoden Zur Handhabung
Grundlegende Methoden zur Handhabung...
Seite 10: Grundlegende Informationen
Grundlegende Informationen Bauteilnamen und Funktionen................10 Druckereinheit..................10 Bedienfeld..................16 Bildschirmanzeige ................17 Über die verwendeten Medien ...............18 Arten von Medien ................18 Bedingungen für nutzbare Medien .............19 Menüliste....................20 Hauptmenü ..................20 Funktionsmenü ...................24 Sprach- und Einheitenmenü ..............25 Grundlegende Informationen...
Seite 11: Bauteilnamen Und Funktionen
Bauteilnamen und Funktionen Druckereinheit Vorne Name Funktionsübersicht Tintensteckplatzabdeckung, Tintensteckplätze Öffnen Sie diese Abdeckung, um Zugang zu den Steckplätzen zu erhalten, in die die Beutelhalter eingesetzt werden. Lassen Sie diese geschlossen, außer beim Wechseln der Beutelhalter. Frontabdeckung Öffnen Sie diese bei Bedarf, z.B. beim Einlegen von Medien. In allen anderen Situationen halten Sie die Frontabdeckung ge- schlossen.
Seite 12 Bauteilnamen und Funktionen Hinten Name Funktionsübersicht Hauptschalter Schalten Sie die Hauptstromversorgung ein/aus. Netzkabelanschluss Verwenden Sie diesen zum Anschließen des Netzkabels. Ladehebel (hinten) Bedienen Sie diesen, wenn Sie Medien einlegen. Medienhalter Wellen Verwenden Sie diese beim Einlegen von Medien. Medienstützen Auffangflasche In dieser Flasche wird die abgegebene Flüssigkeit aufbewahrt.
Seite 13 Bauteilnamen und Funktionen Seite Name Funktionsübersicht Reinigungssteckplatz Setzen Sie den Beutelhalter mit dem TR2-Reinigungsflüssig- keitsbeutel in diesen Steckplatz ein. Ethernet-Anschluss Verwenden Sie diesen, um ein Ethernet-Kabel anzuschließen. Grundlegende Informationen...
Seite 14: Frontabdeckung Innen-/Druckkopfbereich
Bauteilnamen und Funktionen Frontabdeckung Innen-/Druckkopfbereich Name Funktionsübersicht Druckleuchte Diese Leuchte beleuchtet die Innenseite der Frontabde- ckung. Dies erleichtert die Übersicht über den Druckstatus. Sie blinkt, wenn ein schwerer Fehler auftritt. Druckkopfschlitten Die Druckköpfe befinden sich darin. Schneidschlitten Die Klinge und das Trennmesser befinden sich darin. Sandwalze Diese Walzen transportieren die Medien.
Seite 15: Siehe Auch
Bauteilnamen und Funktionen Name Funktionsübersicht Kornmuster Diese zeigen die Positionen der Sandwalzen an. Achten Sie beim Einlegen von Medien darauf, dass die Andruckrollen in- nerhalb der durch diese Muster angegebenen Bereiche plat- ziert werden. Klingenschutz Die Klinge läuft während des Schneidens entlang dieser Füh- rung.
Seite 16 Bauteilnamen und Funktionen Wenn sich die vordere, linke oder rechte Abdeckung (nachfolgend „Abdeckung“ genannt) während ei- nes Ausgabevorgangs oder beim Einrichten des Mediums öffnet, führt das Gerät einen Notstopp durch. Bei einem Notstopp erscheint auf dem Bildschirm eine Meldung, die Sie zum Schließen der Abdeckung auffordert.
Seite 17: Bedienfeld
Bauteilnamen und Funktionen Bedienfeld Teil Name Details Bezeichnung in die- sem Handbuch Bildschirmanzeige Hier werden verschiedene Einstel- W1200mm lungsmenüs und andere Informationen 　　 angezeigt. Schalter für sekundäre Strom- Dadurch wird der Drucker ein- und versorgung ausgeschaltet. (Um den Drucker aus- zuschalten, halten Sie den Schalter ei- ne Sekunde oder länger gedrückt).
Seite 18: Bildschirmanzeige
Bauteilnamen und Funktionen Bildschirmanzeige NORMAL CL. OVER CUT DISABLE ENABLE Cursor Zeigt die zu ändernde Einstellung an. Sie können sie mit den Pfeiltasten verschieben. Richtungstasten Sie können Einstellungen auswählen und die Bildschirme wechseln, indem Sie die Pfeiltasten mit den entsprechenden Richtungen drücken. ENTER-Marke Drücken Sie [ENTER], um die gewählte Einstellung festzulegen oder den Vorgang durchzuführen.
Seite 19: Über Die Verwendeten Medien
Über die verwendeten Medien Arten von Medien In diesem Handbuch wird das für die Ausgabe verwendete Papier als „Medium“ bezeichnet. Die beiden wichtigsten Arten von Medien, die in diesem System verwendet werden, sind nachfolgend dargestellt. • Rollenmedien: Auf einer Papierröhre aufgewickeltes Medium •...
Seite 20: Bedingungen Für Nutzbare Medien
Gilt sowohl für Rollen- als auch für Schnittmedien Um 2-Zoll-Medien zu verwenden, werden die optionalen Medienflansche benötigt. Informationen zu optionalen Artikeln erhalten Sie bei Ihrem autorisierten Roland DG Corporation-Händler oder auf unserer Website (http:// www.rolanddg.com/). Maximales Rollengewicht • 64-Zoll-Modell: 40 kg •...
Seite 21: Menüliste
Menüliste Hauptmenü Drücken Sie [MENU]. MENU MENU PRESET PRESET NAME1 PRESET PRESET LOAD LOAD NAME1 LOAD NAME8 PRESET SAVE SAVE NAME1 NAME1 SAVE NAME8 NAME8 MENU MEDIA GAP ADJ. MENU CALIBRATION CALIBRATION CALIBRATION SETTING SETTING 0.00% +0.05% MENU MENU SUB MENU SUB MENU PERIODIC CL.
Seite 22 Menüliste PERIODIC CL. PAGE PERIODIC CL. PERIODIC CL. SUB MENU CLOCK CLOCK CLOCK CLOCK CLOCK SLEEP INTERVAL SUB MENU SLEEP INTERVAL 15min 15min EMPTY SUB MENU MAINTENANCE MAINTENANCE MAINTENANCE MAINTENANCE MAINTENANCE MAINTENANCE MENU MODEL XX-XXX XXXXXXX XXXX XXXX XXXX Grundlegende Informationen...
Seite 23 Menüliste FIRMWARE Ver. X.XX NETWORK IP ADDRESS IP ADDRESS IP ADDRESS XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX NETWORK SUBNET MASK SUBNET MASK SUBNET MASK XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX NETWORK XXX.XXX.XXX.XXX XXX.XXX.XXX.XXX NETWORK MAC ADDRESS MAC ADDRESS XXXXXXXXXXXX BLUETOOTH BLUETOOTH DISABLE MENU PRINT HEATER MENU P&C P&C PREHEATING DRYING TIME PRINT...
Seite 24 Menüliste RESET CALIBRATION FEED SETTING CALIBRATION FEED SETTING -0.10% -0.10% CALIBRATION SCAN SETTING SCAN SETTING -0.10% -0.10% PREFEED Grundlegende Informationen...
Seite 25: Funktionsmenü
Menüliste Funktionsmenü Drücken Sie [FUNCTION]. FUNCTION (*1) (*2) CLEANING FUNCTION PRINT LIGHT (*1) CLEANING NORMAL CL. CLEANING MEDIUM CL. CLEANING POWERFUL CL. CLEANING MANUAL CL. (*3) FUNCTION (*1) FUNCTION POWER PRINT DRYER (*4) FUNCTION (*1) FORCE 50gf 50gf SPEED SPEED 30 cm/s 30 cm/s OFFSET 0.250mm 0.250mm...
Seite 26: Sprach- Und Einheitenmenü
Menüliste Sprach- und Einheitenmenü Halten Sie [MENU] gedrückt und schalten Sie die sekundäre Stromversorgung ein. MENU LANGUAGE JAPANESE Grundlegende Informationen...
Seite 27: Grundlegende Aufgaben
Grundlegende Aufgaben Betrieb der Stromversorgung .................27 Einschalten des Geräts ................27 Ausschalten des Geräts................28 Vorsichtsmaßnahmen beim Betrieb des Netzteils ...........29 Schlafmodus (Energiesparfunktion) ............30 Einrichten von Medien .................31 Einrichten von Rollenmedien ..............31 Einrichten von Schnittmedien ..............41 Trennen der Medien................48 Was ist nach der Installation zuerst zu tun? ............49 Präzises Einstellen der Fehlausrichtung der Farbauftragsposition......49 Prüfung vor der Ausgabe................51 LAN (Local Area Network)-Einstellungen .............51...
Seite 28: Betrieb Der Stromversorgung
Betrieb der Stromversorgung Einschalten des Geräts Wenn die Ausgabe nicht durchgeführt wird, entfernen Sie alle eingelegten Me- WARNUNG dien oder schalten Sie die sekundäre Stromversorgung aus. Die kontinuierliche Zufuhr von Wärme an einer Stelle kann zur Freisetzung giftiger Gase aus den Medien führen oder eine Brandgefahr darstellen.
Seite 29: Ausschalten Des Geräts
Betrieb der Stromversorgung Ausschalten des Geräts Wenn die Ausgabe nicht durchgeführt wird, entfernen Sie alle eingelegten Me- WARNUNG dien oder schalten Sie die sekundäre Stromversorgung aus. Die kontinuierliche Zufuhr von Wärme an einer Stelle kann zur Freisetzung giftiger Gase aus den Medien führen oder eine Brandgefahr darstellen.
Seite 30: Vorsichtsmaßnahmen Beim Betrieb Des Netzteils
Betrieb der Stromversorgung Vorsichtsmaßnahmen beim Betrieb des Netzteils WICHTIG Lassen Sie die Hauptstromversorgung immer eingeschaltet. Schalten Sie die Hauptstromversorgung niemals aus. Durch das Abschalten der Hauptstromversorgung kann eine auto- matische Wartung in regelmäßigen Abständen durchgeführt werden. Wenn die automatische Wartung nicht durchge- führt wird, kann dies zu einer Störung der Maschine führen, wie beispielsweise zum Ausfall der Druckköpfe.
Seite 31: Schlafmodus (Energiesparfunktion)
Betrieb der Stromversorgung Schlafmodus (Energiesparfunktion) Diese Maschine ist mit einer Energiesparfunktion ausgestattet, die in einen „Schlafmodus“ mit niedrig- em Energieverbrauch wechselt, wenn ein bestimmter Zeitraum ohne Bedienung verstrichen ist. Die werkseitige Voreinstellung für die Zeit, nach der die Maschine in den Ruhezustand wechselt, beträgt 30 Minuten.
Seite 32: Einrichten Von Medien
Die Medienhalter dieses Gerätes sind ausschließlich für den Einsatz mit Medien konzipiert, die ein Papprohr (Kern) mit einem Innendurchmesser von 3 Zoll aufweisen. Um 2-Zoll-Medien zu verwenden, werden die optionalen Medienflansche benötigt. Informationen zu optionalen Artikeln erhalten Sie bei Ihrem autorisierten Roland DG Corporation-Händler oder auf unserer Website ( http://www.rolanddg.com/ Vorgehensweise Öffnen Sie die Frontabdeckung.
Seite 33 Einrichten von Medien Platzieren Sie die Medien auf die Medienstützen. Hinweis Platzieren Sie die Medienstützen an Positionen, die 1/4 der Länge des Mediums von jedem Ende des Mediums aus betragen. WICHTIG Lassen Sie das Medium nicht auf den Medienstützen über einen längeren Zeitraum liegen. Andernfalls kann es zu einer Verformung des Mediums kommen.
Seite 34 Eine Änderung der eingestellten Position des Medienhalter-Feststellers kann dazu führen, dass das Medium schräg zugeführt wird oder andere negative Auswirkungen auftreten. Wenn Sie die Position der Medienhalter-Feststellers versehentlich ändern, wenden Sie sich an Ihren autori- sierten Roland DG Corporation-Händler. : Medienhalter-Feststeller Grundlegende Aufgaben...
Seite 35 Einrichten von Medien 2. Bestimmen Sie die Positionen des Mediums. Vorgehensweise Bestimmen Sie die linke und rechte Position des Mediums mit den als Referenz verwendeten Korn- mustern. Beachten Sie bei der Bestimmung der Positionen die folgenden Punkte. • Halten Sie die Medienhalter von außen fest und bewegen Sie die Medien. •...
Seite 36 Einrichten von Medien Führen Sie die Vorderkante des Mediums zwischen den Andruckrollen ( ) und den Sandwalzen ( ) hindurch. Senken Sie den Ladehebel (hinten). Das Medium wird an seinem Platz gehalten. Zu diesem Zeitpunkt wird die Meldung "PRESS ENTER KEY TO SET UP" auf dem Bildschirm ange- zeigt, aber drücken Sie noch nicht die [ENTER]-Taste und fahren Sie mit dem nächsten Schritt fort.
Seite 37 Einrichten von Medien Ziehen Sie das Medium über die Schutzhaube heraus. Grundlegende Aufgaben...
Seite 38 Einrichten von Medien 3. Die Einrichtung ist abgeschlossen. Vorgehensweise Vergewissern Sie sich, dass beide Kanten des Mediums über den Sandwalzen liegen. Achten Sie darauf, dass Sie die rechte Kante des Mediums auf das rechte Ende der Sandwalze legen. Bewegen Sie die linke und rechte Andruckrolle und legen Sie sie auf beide Kanten des Mediums. Positionieren Sie sie mit einem Abstand von ca.
Seite 39 Einrichten von Medien Bewegen Sie die mittleren Andruckrollen ( ) über alle übrigen vom Medium ( ) abgedeckten Sand- walzen. An den Stellen, wo Sandwalzen vorhanden sind, ergeben sich Kornmuster ( ). Anmerkung Platzieren Sie die mittleren Andruckrollen über alle Kornmuster innerhalb der Medienbreite. Wenn Sie ver- gessen haben, die mittleren Andruckrollen zu platzieren, wird das Medium beim Drucken verzerrt oder löst sich, was sich auf die Druckqualität auswirkt.
Seite 40 Einrichten von Medien Halten Sie das Medium in der Mitte und ziehen Sie es heraus, wobei Sie darauf achten müssen, es ge- rade zu halten und alle Bereiche des Mediums zu straffen. Senken Sie den Ladehebel (vorne). Das Medium wird an seinem Platz gehalten. Zu diesem Zeitpunkt wird die Meldung "PRESS ENTER KEY TO SET UP"...
Seite 41 Einrichten von Medien Anmerkung Drücken Sie auf den gebogenen Teil der Medienklemmen, um ihre beiden Kanten anzuheben. Bewegen Sie die Medienklemmen nach links und rechts, wobei beide Kanten angehoben sein müssen. Schließen Sie die Frontabdeckung. Drücken Sie [ENTER]. Wenn Sie die [ENTER]-Taste drücken, bewegt sich der Schneidschlitten und erkennt die Medien- breite.
Seite 42: Einrichten Von Schnittmedien
Einrichten von Medien Einrichten von Schnittmedien Legen Sie das Schnittmedium in den Drucker ein. Wenn Sie das Einlegen des Mediums abgeschlossen haben, leuchtet [SETUP] auf. Diese Arbeit wird als „Einrichten von Medien“ bezeichnet. 1. Bestimmen Sie die Positionen des Mediums (Schnittmedien). Vorgehensweise Öffnen Sie die Frontabdeckung.
Seite 43 Einrichten von Medien Senken Sie den Ladehebel (hinten). Das Medium wird an seinem Platz gehalten. Zu diesem Zeitpunkt wird die Meldung "PRESS ENTER KEY TO SET UP" auf dem Bildschirm ange- zeigt, aber drücken Sie noch nicht die [ENTER]-Taste und fahren Sie mit dem nächsten Schritt fort.
Seite 44 Einrichten von Medien Grundlegende Aufgaben...
Seite 45 Einrichten von Medien 2. Setup beenden (Schnittmedien). Vorgehensweise Vergewissern Sie sich, dass beide Kanten des Mediums über den Sandwalzen liegen. Achten Sie darauf, dass Sie die rechte Kante des Mediums auf das rechte Ende der Sandwalze legen. Bewegen Sie die linke und rechte Andruckrolle und legen Sie sie auf beide Kanten des Mediums. Positionieren Sie sie mit einem Abstand von ca.
Seite 46 Einrichten von Medien An den Stellen, wo Sandwalzen vorhanden sind, ergeben sich Kornmuster ( ). Anmerkung Platzieren Sie die mittleren Andruckrollen über alle Kornmuster innerhalb der Medienbreite. Wenn Sie ver- gessen haben, die mittleren Andruckrollen zu platzieren, wird das Medium beim Drucken verzerrt oder löst sich, was sich auf die Druckqualität auswirkt.
Seite 47 Einrichten von Medien Richten Sie das Medium gerade aus. Richten Sie das Medium mit der Linie aus, die mit dem Pfeil in der folgenden Abbildung ge- kennzeichnet ist. Senken Sie den Ladehebel (vorne). Das Medium wird an seinem Platz gehalten. Zu diesem Zeitpunkt wird die Meldung "PRESS ENTER KEY TO SET UP"...
Seite 48 Einrichten von Medien Anmerkung Drücken Sie auf den gebogenen Teil der Medienklemmen, um ihre beiden Kanten anzuheben. Bewegen Sie die Medienklemmen nach links und rechts, wobei beide Kanten angehoben sein müssen. Schließen Sie die Frontabdeckung. Drücken Sie [ENTER]. Wenn Sie die [ENTER]-Taste drücken, bewegt sich der Schneidschlitten und erkennt die Medien- breite.
Seite 49: Trennen Der Medien
Einrichten von Medien Trennen der Medien Vorgehensweise Schließen Sie die Frontabdeckung. Vergewissern Sie sich, dass [SETUP] leuchtet. Drücken Sie [FUNCTION]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. FUNCTION SHEET CUT Drücken Sie [ENTER]. Ausgehend von seiner Position auf der Klingenschutzführung vor dem Drücken der [ENTER]-Tas- te ( ) bewegt sich das Medium in eine Position auf der Trennlinie ( ) und wird getrennt.
Seite 50: Was Ist Nach Der Installation Zuerst Zu Tun
Was ist nach der Installation zuerst zu tun? Präzises Einstellen der Fehlausrichtung der Farbauftragsposition Dadurch wird die Fehlausrichtung der Farbauftragsposition ausgeglichen. Diese Einstellung muss in den folgenden Fällen durchgeführt werden. • Bei der erstmaligen Verwendung dieses Systems • Beim Wechsel der zu verwendenden Medien •...
Seite 51: Siehe Auch
Was ist nach der Installation zuerst zu tun? Drücken Sie [▲] oder [▼], um den Korrekturwert auszuwählen. Wenn Sie mit der Einstellung der Korrekturwerte fertig sind, drücken Sie [ENTER]. Die Anzeige auf dem Display ist wieder wie unten gezeigt. DETAIL SETTING SETTING NO.1 Drücken Sie [▼], um zum unten angezeigten Display zu gelangen.
Seite 52: Prüfung Vor Der Ausgabe
Prüfung vor der Ausgabe LAN (Local Area Network)-Einstellungen Überprüfen Sie, ob Sie die Kommunikation über LAN (Local Area Network) durchführen können. Das LAN ist aktiviert, wenn die Status-LED ( ) am LAN-Stecker an der Seite des Druckers grün leuch- tet. Aktivitäts-LED Diese blinkt gelb, während Daten vom Netzwerk empfangen werden.
Seite 53: Verhindern Von Ablagerungen In Druckfarben
Prüfung vor der Ausgabe Verhindern von Ablagerungen in Druckfarben Die abgesetzten Pigmente der Tinte verhindern das Drucken in der richtigen Farbe. Um Pigmente gut mit der Tinte zu mischen, entfernen Sie den Beutelhalter, schütteln Sie diesen 50 Mal (ca. 20 Sekun- den) und setzen Sie ihn dann wieder ein.
Seite 54: Anhalten Und Abbrechen Der Ausgabe
Anhalten und Abbrechen der Ausgabe Sie können die Ausgabe anhalten und abbrechen, bevor sie beendet wird. Anhalten und Fortsetzen der Ausgabe WICHTIG Wir empfehlen, den Druck nicht fortzusetzen, da an der Stelle, an der der Druck unterbrochen wurde, horizontale Streifen entstehen. Vorgehensweise Drücken Sie [PAUSE], bevor der Druckvorgang abgeschlossen ist.
Seite 55: Abbrechen Der Ausgabe
Anhalten und Abbrechen der Ausgabe Abbrechen der Ausgabe Vorgehensweise Drücken Sie [PAUSE], bevor der Druckvorgang abgeschlossen ist. Dadurch wird der Druckvorgang unterbrochen. Wenn die unten dargestellte Anzeige erscheint, halten Sie [PAUSE] für mindestens 1 Sekunde ge- drückt. TO CANCEL HOLD DOWN PAUSE KEY Dadurch wird der Druckvorgang abgebrochen.
Seite 56: Austausch Von Tintenbeutel/Tr2-Reinigungsflüssigkeitsbeutel
Austausch von Tintenbeutel/TR2-Reinigungsflüs- sigkeitsbeutel Warnmeldung der Tintenfüllanzeige Wenn ein Tintenbeutel leer ist, wird der Druck angehalten und ein Warnsignal ertönt. 1 2 3 4 Wenn eine Tinte aufgebraucht ist, blinken die Ziffern der Farbe, die aufgebraucht ist. Leuchtet Zeigt an, dass Tinte noch vorhanden ist Blinkt Zeigt an, dass die Tinte aufgebraucht ist WICHTIG...
Seite 57: Warnmeldung Der Füllstandsanzeige Der Tr2-Reinigungsflüssigkeit
Austausch von Tintenbeutel/TR2-Reinigungsflüssigkeitsbeutel Warnmeldung der Füllstandsanzeige der TR2-Reinigungsflüssigkeit Wenn die TR2-Reinigungsflüssigkeit aufgebraucht ist, blinkt die Steckplatzleuchte der Reinigungsflüs- sigkeit. Nach einiger Zeit wird auf dem Bildschirm eine Meldung angezeigt, in der Sie aufgefordert werden, die TR2-Reinigungsflüssigkeit auszutauschen. CHANGE SOLCL-LIQUID "CL-LIQUID FOR WIPER" steht für die TR2-Reinigungsflüssigkeit. SIEHE AUCH ・...
Seite 58: Austausch Des Tintenbeutels
Austausch von Tintenbeutel/TR2-Reinigungsflüssigkeitsbeutel Austausch des Tintenbeutels Lagern Sie Tinte, Reinigungsflüssigkeit oder abgegebene Flüssigkeit niemals an WARNUNG einem der folgenden Orte. • Jeglicher Ort, der einer offenen Flamme ausgesetzt ist • Jeglicher Ort, an dem hohe Temperaturen auftreten können • In der Nähe von Bleichmittel oder anderen derartigen Oxidationsmitteln oder explosivem Material •...
Seite 59 Austausch von Tintenbeutel/TR2-Reinigungsflüssigkeitsbeutel Setzen Sie den neuen Tintenbeutel in den Beutelhalter ein. Überprüfen Sie, ob der Haken ( ) an der Kante eingerastet ist. Schütteln Sie den neuen Tintenbeutel vorsichtig. Während der Lagerung können sich die Farbkomponenten absetzen. Wenn Sie einen Tintenbeu- tel ersetzen, schütteln Sie den neuen Tintenbeutel vorsichtig, um seinen Inhalt zu vermischen, bevor Sie den Tintenbeutel in den Halter einsetzen.
Seite 60: Austausch Des Tr2-Reinigungsflüssigkeitsbeutels
Austausch von Tintenbeutel/TR2-Reinigungsflüssigkeitsbeutel Austausch des TR2-Reinigungsflüssigkeitsbeutels Lagern Sie Tinte, Reinigungsflüssigkeit oder abgegebene Flüssigkeit niemals an WARNUNG einem der folgenden Orte. • Jeglicher Ort, der einer offenen Flamme ausgesetzt ist • Jeglicher Ort, an dem hohe Temperaturen auftreten können • In der Nähe von Bleichmittel oder anderen derartigen Oxidationsmitteln oder explosivem Material •...
Seite 61 Austausch von Tintenbeutel/TR2-Reinigungsflüssigkeitsbeutel Grundlegende Aufgaben...
Seite 62: Ausgabemethode
Ausgabemethode...
Seite 63: Druckverfahren
Druckverfahren Vorbereitungen vor der Druckausgabe ..............63 Drucktests und normale Reinigung ............63 Druckausgabe ...................65 Schritt 1: Chargeneinstellungen für den Druck ..........65 Schritt 2: Starten der Ausgabe ..............74 Druckverfahren...
Seite 64: Vorbereitungen Vor Der Druckausgabe
Vorbereitungen vor der Druckausgabe Drucktests und normale Reinigung 1. Führen Sie einen Drucktest durch. Führen Sie vor dem eigentlichen Drucken einen Drucktest durch, um sicherzustellen, dass kein Punkt- ausfall und keine Punktverschiebung auftritt. Wenn es zu einem Punktausfall oder einer Punktverschie- bung kommt, reinigen Sie die Druckköpfe (normale Reinigung).
Seite 65 Vorbereitungen vor der Druckausgabe 2. Führen Sie eine normale Reinigung durch. Vorgehensweise Drücken Sie [▼], um zum unten angezeigten Display zu gelangen. CLEANING NORMAL CL. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Am Display erscheint folgende Meldung, danach beginnt die Reinigung. Die (ungefähre) verblei- bende Zeit für den Vorgang wird auf dem Display angezeigt.
Seite 66: Druckausgabe
Druckausgabe Schritt 1: Chargeneinstellungen für den Druck Um eine optimale Ausgabe je nach Mediengröße und -typ zu gewährleisten, können Sie auf diesem Ge- rät verschiedene Einstellungen vornehmen. Es ist jedoch schwierig, diese Einstellungen einzeln zu kon- figurieren. Über das Menü "MEDIA SETTING" können Sie das absolute Minimum an notwendigen Elemen- ten als Charge konfigurieren.
Seite 67 Druckausgabe 2. Stellen Sie die Temperaturen des Druckheizers und des Trockners ein. Vorgehensweise Drücken Sie [▲] oder [▼], um die Temperatur für "PRINT" festzulegen. Empfohlene Temperatur: 40°C PRINT HEATER 30゜C 40゜C Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲] oder [▼], um die Temperatur für "DRYER" festzulegen. Empfohlene Temperatur: 45°C DRYER 30゜C...
Seite 68 Druckausgabe 3. Stellen Sie die Höhe des Druckkopfes ein. Vorgehensweise Drücken Sie [◀], um "CHANGE" auszuwählen. HEAD HGT LOW [CHANGE] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Sie können "NEXT" auswählen und mit [ENTER] das aktuelle Menü überspringen und zum nächs- ten Menü...
Seite 69 Druckausgabe 4. Führen Sie eine Positionsanpassung der Vorschubrichtung durch (Reduzie- rung von horizontalen Streifen). Die Vorschubrichtung bezeichnet die Vorschubrichtung des Mediums. Führen Sie die Korrektur für die Medienanpassung vorab durch, da beim Drucken eher horizontale Streifen auftreten, wenn sich der Be- wegungsabstand des Mediums je nach Dicke des Mediums geringfügig ändert.
Seite 70 Druckausgabe Wenn Sie den Korrekturwert nicht ändern müssen, drücken Sie erneut [ENTER]. Drücken Sie [▶], um "DONE" auszuwählen. REDO ADJ.? [DONE] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Druckverfahren...
Seite 71 Druckausgabe 5. Stellen Sie die Fehlausrichtung der Farbauftragsposition ein. Vorgehensweise Drücken Sie [◀], um "SET" auszuwählen. MEDIA GAP ADJ. [SET] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Der Druck des Testmusters startet. Sie können "NEXT" auswählen und mit [ENTER] das aktuelle Menü überspringen und zum nächs- ten Menü...
Seite 72 Druckausgabe 6. Stellen Sie die Trocknungsmethode und die Zeit nach dem Drucken ein. Vorgehensweise Drücken Sie [◀] oder [▶], um "NEXT" auszuwählen. CUT CONFIG SET [NEXT] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲] oder [▼], um "ENABLE" oder "DISABLE" auszuwählen. Stellen Sie ein, ob das Medium zugeführt werden soll, bis die Hinterkante des bedruckten Be- reichs auf den Trockner gelegt wird, nachdem die ersten Seite gedruckt wurde.
Seite 73 Druckausgabe 7. Speichern Sie die Einstellungen als Voreinstellung. Vorgehensweise Drücken Sie [◀], um "SAVE" auszuwählen. PRESET [SAVE] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Wenn Sie "NEXT" auswählen und [ENTER] drücken, wird der Bildschirm in Schritt 7 angezeigt, und die bis dahin gewählten Einstellungen werden nicht als Voreinstellung gespeichert.
Seite 74: Chargeneinstellungen Zurücknehmen, Bevor Sie Abgeschlossen Sind
Druckausgabe Chargeneinstellungen zurücknehmen, bevor sie abgeschlossen sind Vorgehensweise Drücken Sie während der Einrichtung [MENU]. Drücken Sie [◀], um "YES" auszuwählen. QUIT SETTING [YES] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Die Anzeige auf dem Display ist wieder wie unten gezeigt. MENU MEDIA SETTING Wenn Sie in Schritt 2 "NO"...
Seite 75: Schritt 2: Starten Der Ausgabe
Druckausgabe Schritt 2: Starten der Ausgabe Berühren Sie niemals den Druckkopfschlitten, während die Ausgabe läuft. WARNUNG Der Druckkopfschlitten bewegt sich mit hoher Geschwindigkeit. Das Berühren des bewegli- chen Schlittens kann zu Verletzungen führen. Vorgehensweise Schütteln Sie alle Beutelhalter. Schütteln Sie die Beutelhalter: •...
Seite 76 Druckausgabe • Der Druckvorgang beginnt erst, wenn [HEATER] leuchtet. In den folgenden Fällen ist jedoch ein Druck möglich, auch wenn [HEATER] nicht leuchtet. • "HEATER" und "DRYER" sind auf "OFF" gestellt • In den Heizeinstellungen ist "POWER" auf "OFF" gestellt •...
Seite 77: Schneidverfahren
Schneidverfahren Vorbereitungen vor der Schnittleistung .............77 Schritt 1: Ausschalten von Druckheizer und Trockner ........77 Schritt 2: Verhindern des Ziehens der Medien mit übermäßiger Krafteinwirkung..78 Schritt 3: Einstellen des Schneidens............79 Schnittleistung ..................81 Schritt 1: Chargeneinstellungen für das Schneiden ........81 Schritt 2: Starten der Ausgabe ..............88 Schneidverfahren...
Seite 78: Vorbereitungen Vor Der Schnittleistung
Vorbereitungen vor der Schnittleistung Schritt 1: Ausschalten von Druckheizer und Trockner Vorgehensweise Drücken Sie [FUNCTION]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. FUNCTION HEATER CONFIG Drücken Sie [▶], um zum unten angezeigten Display zu gelangen. HEATER CONFIG POWER Drücken Sie [▶].
Seite 79: Schritt 2: Verhindern Des Ziehens Der Medien Mit Übermäßiger Krafteinwirkung
Vorbereitungen vor der Schnittleistung Schritt 2: Verhindern des Ziehens der Medien mit übermäßiger Krafteinwir- kung Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. MENU CUTTING MENU Drücken Sie [▶] einmal und drücken Sie dann [▲] mehrmals, um zum unten angezeigten Display zu gelangen.
Seite 80: Schritt 3: Einstellen Des Schneidens
Vorbereitungen vor der Schnittleistung Schritt 3: Einstellen des Schneidens Für einen qualitativ hochwertigen Schnitt empfehlen wir Ihnen, vor dem eigentlichen Schnitt einen Schnitttest durchzuführen, um die Schnittqualität des Mediums zu überprüfen. Stellen Sie die Klingen- kraft in Abhängigkeit von der Schnittqualität ein. Vorgehensweise Schließen Sie die Frontabdeckung.
Seite 81 Vorbereitungen vor der Schnittleistung Erhöhen Sie die Klingenkraft. • Das Trägerpapier wird auch geschnitten Reduzieren Sie die Klingenkraft. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. CUT CONFIG TEST CUT Drücken Sie [ENTER].
Seite 82: Schnittleistung
Schnittleistung Schritt 1: Chargeneinstellungen für das Schneiden Um eine optimale Ausgabe je nach Mediengröße und -typ zu gewährleisten, können Sie auf diesem Ge- rät verschiedene Einstellungen vornehmen. Es ist jedoch schwierig, diese Einstellungen einzeln zu kon- figurieren. Über das Menü "MEDIA SETTING" können Sie das absolute Minimum an notwendigen Elemen- ten als Charge konfigurieren.
Seite 83 Schnittleistung 2. Schalten Sie den Druckheizer und den Trockner aus. Vorgehensweise Drücken Sie [▲] oder [▼], um "OFF" auszuwählen. PRINT HEATER 30゜C Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲] oder [▼], um "OFF" auszuwählen. DRYER 30゜C Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen.
Seite 84 Schnittleistung 3. Stellen Sie die Klingenkraft ein. Für einen qualitativ hochwertigen Schnitt führen Sie einen Schnitttest durch, um die Schnittqualität des Mediums zu überprüfen und die Klingenkraft einzustellen. Vorgehensweise Drücken Sie [▶], um "NEXT" auszuwählen. HEAD HGT LOW CHANGE [NEXT] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen.
Seite 85 Schnittleistung Drücken Sie [▶], um "DONE" auszuwählen. CONTINUE ADJ.? YES [DONE] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. • Wenn Sie "YES" wählen, fahren Sie mit dem nächsten Vorgang fort. • Wenn Sie "DONE" wählen, fahren Sie mit Schritt "4.
Seite 86 Schnittleistung 4. Speichern Sie die Einstellungen als Voreinstellung. Vorgehensweise Drücken Sie [▶], um "NEXT" auszuwählen. PRINT-CUT ADJ. SET [NEXT] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▶], um "NEXT" auszuwählen. CROP-CUT ADJ. SET [NEXT] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [ENTER], wenn die folgende Anzeige erscheint.
Seite 87 Schnittleistung COMPLETED Damit ist die Bedienung des Menüs "MEDIA SETTING" abgeschlossen. Schneidverfahren...
Seite 88: Chargeneinstellungen Zurücknehmen, Bevor Sie Abgeschlossen Sind
Schnittleistung Chargeneinstellungen zurücknehmen, bevor sie abgeschlossen sind Vorgehensweise Drücken Sie während der Einrichtung [MENU]. Drücken Sie [◀], um "YES" auszuwählen. QUIT SETTING [YES] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Die Anzeige auf dem Display ist wieder wie unten gezeigt. MENU MEDIA SETTING Wenn Sie in Schritt 2 "NO"...
Seite 89: Schritt 2: Starten Der Ausgabe
Schnittleistung Schritt 2: Starten der Ausgabe Berühren Sie niemals den Druckkopfschlitten, während die Ausgabe läuft. WARNUNG Der Druckkopfschlitten bewegt sich mit hoher Geschwindigkeit. Das Berühren des bewegli- chen Schlittens kann zu Verletzungen führen. Vorgehensweise Schließen Sie die Frontabdeckung. Vergewissern Sie sich, dass [SETUP] leuchtet. Wenn [SETUP] nicht leuchtet, ist die Einrichtung nicht abgeschlossen.
Seite 90: Druck- Und Schneidverfahren
Druck- und Schneidverfah- Vorbereitungen vor Druckausgabe und Schnittleistung ...........90 Schritt 1: Drucktests und normale Reinigung ..........90 Schritt 2: Einstellen des Schneidens............92 Druckausgabe und Schnittleistung ..............94 Schritt 1: Chargeneinstellungen für Drucken und Schneiden ......94 Schritt 2: Starten der Ausgabe .............. 107 Druck- und Schneidverfahren...
Seite 91: Vorbereitungen Vor Druckausgabe Und Schnittleistung
Vorbereitungen vor Druckausgabe und Schnitt- leistung Schritt 1: Drucktests und normale Reinigung 1. Führen Sie einen Drucktest durch. Führen Sie vor dem eigentlichen Drucken einen Drucktest durch, um sicherzustellen, dass kein Punkt- ausfall und keine Punktverschiebung auftritt. Wenn es zu einem Punktausfall oder einer Punktverschie- bung kommt, reinigen Sie die Druckköpfe (normale Reinigung).
Seite 92 Vorbereitungen vor Druckausgabe und Schnittleistung 2. Führen Sie eine normale Reinigung durch. Vorgehensweise Drücken Sie [▼], um zum unten angezeigten Display zu gelangen. CLEANING NORMAL CL. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Am Display erscheint folgende Meldung, danach beginnt die Reinigung. Die (ungefähre) verblei- bende Zeit für den Vorgang wird auf dem Display angezeigt.
Seite 93: Schritt 2: Einstellen Des Schneidens
Vorbereitungen vor Druckausgabe und Schnittleistung Schritt 2: Einstellen des Schneidens Für einen qualitativ hochwertigen Schnitt empfehlen wir Ihnen, vor dem eigentlichen Schnitt einen Schnitttest durchzuführen, um die Schnittqualität des Mediums zu überprüfen. Stellen Sie die Klingen- kraft in Abhängigkeit von der Schnittqualität ein. Vorgehensweise Schließen Sie die Frontabdeckung.
Seite 94 Vorbereitungen vor Druckausgabe und Schnittleistung Erhöhen Sie die Klingenkraft. • Das Trägerpapier wird auch geschnitten Reduzieren Sie die Klingenkraft. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. CUT CONFIG TEST CUT Drücken Sie [ENTER].
Seite 95: Druckausgabe Und Schnittleistung
Druckausgabe und Schnittleistung Schritt 1: Chargeneinstellungen für Drucken und Schneiden Alle hier eingestellten Elemente können auch einzeln eingestellt werden. 1. Starten Sie das Menü "MEDIA SETTING". Vorgehensweise Legen Sie das Medium ein. Überprüfen Sie, dass das Medium nicht durchhängt. Wenn ein Durchhängen vorliegt, funktionie- ren Einstellungen wie z.B.
Seite 96 Druckausgabe und Schnittleistung 2. Stellen Sie die Temperaturen des Druckheizers und des Trockners ein. Vorgehensweise Drücken Sie [▲] oder [▼], um die Temperatur für "PRINT" festzulegen. Empfohlene Temperatur: 40°C PRINT HEATER 30゜C 40゜C Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲] oder [▼], um die Temperatur für "DRYER"...
Seite 97 Druckausgabe und Schnittleistung 3. Stellen Sie die Höhe des Druckkopfes ein. Vorgehensweise Drücken Sie [◀], um "CHANGE" auszuwählen. HEAD HGT LOW [CHANGE] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Sie können "NEXT" auswählen und mit [ENTER] das aktuelle Menü überspringen und zum nächs- ten Menü...
Seite 98 Druckausgabe und Schnittleistung 4. Führen Sie eine Positionsanpassung der Vorschubrichtung durch (Reduzie- rung von horizontalen Streifen). Die Vorschubrichtung bezeichnet die Vorschubrichtung des Mediums. Führen Sie die Korrektur für die Medienanpassung vorab durch, da beim Drucken eher horizontale Streifen auftreten, wenn sich der Be- wegungsabstand des Mediums je nach Dicke des Mediums geringfügig ändert.
Seite 99 Druckausgabe und Schnittleistung Wenn Sie den Korrekturwert nicht ändern müssen, drücken Sie erneut [ENTER]. Drücken Sie [▶], um "DONE" auszuwählen. REDO ADJ.? [DONE] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Druck- und Schneidverfahren...
Seite 100 Druckausgabe und Schnittleistung 5. Stellen Sie die Fehlausrichtung der Farbauftragsposition ein. Vorgehensweise Drücken Sie [◀], um "SET" auszuwählen. MEDIA GAP ADJ. [SET] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Der Druck des Testmusters startet. Sie können "NEXT" auswählen und mit [ENTER] das aktuelle Menü überspringen und zum nächs- ten Menü...
Seite 101 Druckausgabe und Schnittleistung 6. Stellen Sie die Klingenkraft ein. Für einen qualitativ hochwertigen Schnitt führen Sie einen Schnitttest durch, um die Schnittqualität des Mediums zu überprüfen und die Klingenkraft einzustellen. Vorgehensweise Drücken Sie [◀], um "SET" auszuwählen. CUT CONFIG [SET] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen.
Seite 102 Druckausgabe und Schnittleistung Das Testmuster wird erneut geschnitten. Überprüfen Sie das Ergebnis. Überprüfen Sie, wie sich die beiden Formen ablösen. • Zwei Formen werden zusammen abgezogen/das Trägerpapier wird ebenfalls geschnit- Drücken Sie [◀], um "YES" auszuwählen. CONTINUE ADJ.? [YES] DONE •...
Seite 103: Korrektur Der Fehlausrichtung Der Druck- Und Schneidepositionen
Druckausgabe und Schnittleistung 7. Korrektur der Fehlausrichtung der Druck- und Schneidepositionen Aufgrund der Medienstärke oder der Druckkopfhöhe kann es zu geringfügigen Fehlausrichtungen zwi- schen Druck- und Schneidepositionen kommen. Wir empfehlen Ihnen, Korrekturen vorzunehmen, um die von Ihnen verwendeten Medien anzupassen. Vorgehensweise Drücken Sie [◀], um "SET"...
Seite 104 Druckausgabe und Schnittleistung INPUT ADJ. VALUES Überprüfen Sie die Korrekturwerte aus dem Zustand des Testmusters (P&C2). Der Punkt, an dem die Schnittlinie ( ) die Korrekturwertskala ( ) schneidet, ist der Korrek- turwert. In der folgenden Abbildung ist der Korrekturwert „-0,3“. Überprüfen Sie die Richtung der Medienzufuhr (die Vorschubrichtung) und die Bewegungsrich- tung des Druckkopfes (die Scanrichtung).
Seite 105 Druckausgabe und Schnittleistung 8. Stellen Sie die Trocknungsmethode und die Zeit nach dem Drucken ein. Vorgehensweise Drücken Sie [◀] oder [▶], um "NEXT" auszuwählen. PRINT-CUT ADJ. SET [NEXT] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲] oder [▼], um [P&C] auszuwählen. Stellen Sie ein, ob das Medium zugeführt werden soll, bis die Hinterkante des bedruckten Be- reichs auf den Trockner gelegt wird, nachdem die ersten Seite gedruckt wurde.
Seite 106 Druckausgabe und Schnittleistung 9. Speichern Sie die Einstellungen als Voreinstellung. Vorgehensweise Drücken Sie [◀], um "SAVE" auszuwählen. PRESET [SAVE] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Wenn Sie "NEXT" auswählen und [ENTER] drücken, wird der Bildschirm in Schritt 7 angezeigt, und die bis dahin gewählten Einstellungen werden nicht als Voreinstellung gespeichert.
Seite 107: Chargeneinstellungen Zurücknehmen, Bevor Sie Abgeschlossen Sind
Druckausgabe und Schnittleistung Chargeneinstellungen zurücknehmen, bevor sie abgeschlossen sind Vorgehensweise Drücken Sie während der Einrichtung [MENU]. Drücken Sie [◀], um "YES" auszuwählen. QUIT SETTING [YES] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Die Anzeige auf dem Display ist wieder wie unten gezeigt. MENU MEDIA SETTING Wenn Sie in Schritt 2 "NO"...
Seite 108: Schritt 2: Starten Der Ausgabe
Druckausgabe und Schnittleistung Schritt 2: Starten der Ausgabe Berühren Sie niemals den Druckkopfschlitten, während die Ausgabe läuft. WARNUNG Der Druckkopfschlitten bewegt sich mit hoher Geschwindigkeit. Das Berühren des bewegli- chen Schlittens kann zu Verletzungen führen. Vorgehensweise Schütteln Sie alle Beutelhalter. Schütteln Sie die Beutelhalter: •...
Seite 109: Siehe Auch
Druckausgabe und Schnittleistung • Der Druckvorgang beginnt erst, wenn [HEATER] leuchtet. In den folgenden Fällen ist jedoch ein Druck möglich, auch wenn [HEATER] nicht leuchtet. • "HEATER" und "DRYER" sind auf "OFF" gestellt • In den Heizeinstellungen ist "POWER" auf "OFF" gestellt •...
Seite 110: Wie Man Mit Schnittmarken Schneidet
Wie man mit Schnittmarken schneidet Vorbereitungen vor dem Schneiden mit Schnittmarken ........110 Was ist das Schneiden mit Schnittmarken? ..........110 Schritt 1: Drucktests und normale Reinigung ..........111 Schritt 2: Einstellen des Schneidens............113 Schneiden mit Schnittmarken ..............115 Schritt 1: Chargeneinstellungen für das Schneiden mit Schnittmarken....
Seite 111: Vorbereitungen Vor Dem Schneiden Mit Schnittmarken
Vorbereitungen vor dem Schneiden mit Schnitt- marken Was ist das Schneiden mit Schnittmarken? Wenn Sie die bedruckten Medien entnehmen und wieder einlegen, um sie zu schneiden (z.B. wenn Sie die Medien bearbeiten, wie z.B. nach dem Drucken laminieren und diese dann zum Schneiden wieder einlegen), müssen Sie die Druck- und Schneideposition ausrichten.
Seite 112: Schritt 1: Drucktests Und Normale Reinigung
Vorbereitungen vor dem Schneiden mit Schnittmarken Schritt 1: Drucktests und normale Reinigung 1. Führen Sie einen Drucktest durch. Führen Sie vor dem eigentlichen Drucken einen Drucktest durch, um sicherzustellen, dass kein Punkt- ausfall und keine Punktverschiebung auftritt. Wenn es zu einem Punktausfall oder einer Punktverschie- bung kommt, reinigen Sie die Druckköpfe (normale Reinigung).
Seite 113 Vorbereitungen vor dem Schneiden mit Schnittmarken 2. Führen Sie eine normale Reinigung durch. Vorgehensweise Drücken Sie [▼], um zum unten angezeigten Display zu gelangen. CLEANING NORMAL CL. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Am Display erscheint folgende Meldung, danach beginnt die Reinigung. Die (ungefähre) verblei- bende Zeit für den Vorgang wird auf dem Display angezeigt.
Seite 114: Schritt 2: Einstellen Des Schneidens
Vorbereitungen vor dem Schneiden mit Schnittmarken Schritt 2: Einstellen des Schneidens Für einen qualitativ hochwertigen Schnitt empfehlen wir Ihnen, vor dem eigentlichen Schnitt einen Schnitttest durchzuführen, um die Schnittqualität des Mediums zu überprüfen. Stellen Sie die Klingen- kraft in Abhängigkeit von der Schnittqualität ein. Vorgehensweise Schließen Sie die Frontabdeckung.
Seite 115 Vorbereitungen vor dem Schneiden mit Schnittmarken Erhöhen Sie die Klingenkraft. • Das Trägerpapier wird auch geschnitten Reduzieren Sie die Klingenkraft. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. CUT CONFIG TEST CUT Drücken Sie [ENTER].
Seite 116: Schneiden Mit Schnittmarken
Schneiden mit Schnittmarken Schritt 1: Chargeneinstellungen für das Schneiden mit Schnittmarken Um eine optimale Ausgabe je nach Mediengröße und -typ zu gewährleisten, können Sie auf diesem Ge- rät verschiedene Einstellungen vornehmen. Es ist jedoch schwierig, diese Einstellungen einzeln zu kon- figurieren.
Seite 117 Schneiden mit Schnittmarken 2. Stellen Sie die Temperaturen des Druckheizers und des Trockners ein. Vorgehensweise Drücken Sie [▲] oder [▼], um die Temperatur für "PRINT" festzulegen. Empfohlene Temperatur: 40°C PRINT HEATER 30゜C 40゜C Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲] oder [▼], um die Temperatur für "DRYER"...
Seite 118 Schneiden mit Schnittmarken 3. Stellen Sie die Höhe des Druckkopfes ein. Vorgehensweise Drücken Sie [◀], um "CHANGE" auszuwählen. HEAD HGT LOW [CHANGE] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Sie können "NEXT" auswählen und mit [ENTER] das aktuelle Menü überspringen und zum nächs- ten Menü...
Seite 119 Schneiden mit Schnittmarken 4. Führen Sie eine Positionsanpassung der Vorschubrichtung durch (Reduzie- rung von horizontalen Streifen). Die Vorschubrichtung bezeichnet die Vorschubrichtung des Mediums. Führen Sie die Korrektur für die Medienanpassung vorab durch, da beim Drucken eher horizontale Streifen auftreten, wenn sich der Be- wegungsabstand des Mediums je nach Dicke des Mediums geringfügig ändert.
Seite 120 Schneiden mit Schnittmarken Wenn Sie den Korrekturwert nicht ändern müssen, drücken Sie erneut [ENTER]. Drücken Sie [▶], um "DONE" auszuwählen. REDO ADJ.? [DONE] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Wie man mit Schnittmarken schneidet...
Seite 121 Schneiden mit Schnittmarken 5. Stellen Sie die Fehlausrichtung der Farbauftragsposition ein. Vorgehensweise Drücken Sie [◀], um "SET" auszuwählen. MEDIA GAP ADJ. [SET] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Der Druck des Testmusters startet. Sie können "NEXT" auswählen und mit [ENTER] das aktuelle Menü überspringen und zum nächs- ten Menü...
Seite 122 Schneiden mit Schnittmarken 6. Stellen Sie die Klingenkraft ein. Für einen qualitativ hochwertigen Schnitt führen Sie einen Schnitttest durch, um die Schnittqualität des Mediums zu überprüfen und die Klingenkraft einzustellen. Vorgehensweise Drücken Sie [◀], um "SET" auszuwählen. CUT CONFIG [SET] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen.
Seite 123 Schneiden mit Schnittmarken Das Testmuster wird erneut geschnitten. Überprüfen Sie das Ergebnis. Überprüfen Sie, wie sich die beiden Formen ablösen. • Zwei Formen werden zusammen abgezogen/das Trägerpapier wird ebenfalls geschnit- Drücken Sie [◀], um "YES" auszuwählen. CONTINUE ADJ.? [YES] DONE •...
Seite 124 Schneiden mit Schnittmarken 7. Korrigieren Sie die Fehlausrichtung der Druck- und Schneidepositionen bei Verwendung von Schnittmarken. Verwenden Sie Schnittmarken, wenn Sie das bedruckte Medium entfernen, dann wieder einlegen und schneiden. In diesem Fall ist eine Korrektur durchzuführen, da die Positionierung von Druck und Schnitt auch bei Verwendung von Schnittmarken je nach Zusammensetzung des Mediums falsch ausge- richtet sein kann.
Seite 125 Schneiden mit Schnittmarken • Wenn Sie "YES" wählen, wird das Testmuster (C&C2) zur Einstellung der Korrekturwerte ge- druckt und geschnitten. Fahren Sie mit dem nächsten Schritt fort. • Wenn Sie "DONE" wählen, fahren Sie mit Schritt "8. Stellen Sie die Trocknungsmethode und die Zeit fort.
Seite 126 Schneiden mit Schnittmarken • Wenn Sie "YES" wählen, wird das Testmuster (C&C1) gedruckt und geschnitten. Gehen Sie zurück zu Schritt 10 und führen Sie die Einstellung erneut durch. Wenn Sie "DONE" wählen, fahren Sie mit dem nächsten Vorgang fort. Wie man mit Schnittmarken schneidet...
Seite 127 Schneiden mit Schnittmarken 8. Stellen Sie die Trocknungsmethode und die Zeit nach dem Drucken ein. Vorgehensweise Drücken Sie [▲] oder [▼], um "ENABLE" oder "DISABLE" auszuwählen. Stellen Sie ein, ob das Medium zugeführt werden soll, bis die Hinterkante des bedruckten Be- reichs auf den Trockner gelegt wird, nachdem die ersten Seite gedruckt wurde.
Seite 128 Schneiden mit Schnittmarken 9. Speichern Sie die Einstellungen als Voreinstellung. Vorgehensweise Drücken Sie [◀], um "SAVE" auszuwählen. PRESET [SAVE] NEXT Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Wenn Sie "NEXT" auswählen und [ENTER] drücken, wird der Bildschirm in Schritt 7 angezeigt, und die bis dahin gewählten Einstellungen werden nicht als Voreinstellung gespeichert.
Seite 129 Schneiden mit Schnittmarken Chargeneinstellungen zurücknehmen, bevor sie abgeschlossen sind Vorgehensweise Drücken Sie während der Einrichtung [MENU]. Drücken Sie [◀], um "YES" auszuwählen. QUIT SETTING [YES] Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Die Anzeige auf dem Display ist wieder wie unten gezeigt. MENU MEDIA SETTING Wenn Sie in Schritt 2 "NO"...
Seite 130: Schritt 2: Starten Der Ausgabe Mit Schnittmarken
Schneiden mit Schnittmarken Schritt 2: Starten der Ausgabe mit Schnittmarken Berühren Sie niemals den Druckkopfschlitten, während die Ausgabe läuft. WARNUNG Der Druckkopfschlitten bewegt sich mit hoher Geschwindigkeit. Das Berühren des bewegli- chen Schlittens kann zu Verletzungen führen. Vorgehensweise Schütteln Sie alle Beutelhalter. Schütteln Sie die Beutelhalter: •...
Seite 131 Schneiden mit Schnittmarken • Der Druckvorgang beginnt erst, wenn [HEATER] leuchtet. In den folgenden Fällen ist jedoch ein Druck möglich, auch wenn [HEATER] nicht leuchtet. • "HEATER" und "DRYER" sind auf "OFF" gestellt • In den Heizeinstellungen ist "POWER" auf "OFF" gestellt •...
Seite 132: Schritt 3: Vorbereitungen Für Die Schnittleistung
Schneiden mit Schnittmarken Schritt 3: Vorbereitungen für die Schnittleistung 1. Ausschalten von Druckheizer und Trockner Vorgehensweise Drücken Sie [FUNCTION]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. FUNCTION HEATER CONFIG Drücken Sie [▶], um zum unten angezeigten Display zu gelangen. HEATER CONFIG POWER Drücken Sie [▶].
Seite 133 Schneiden mit Schnittmarken 2. Verhindern des Ziehens der Medien mit übermäßiger Krafteinwirkung Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. MENU CUTTING MENU Drücken Sie [▶] einmal und drücken Sie dann [▲] mehrmals, um zum unten angezeigten Display zu gelangen.
Seite 134 Schneiden mit Schnittmarken 3. Einstellen des Schneidens Für einen qualitativ hochwertigen Schnitt empfehlen wir Ihnen, vor dem eigentlichen Schnitt einen Schnitttest durchzuführen, um die Schnittqualität des Mediums zu überprüfen. Stellen Sie die Klingen- kraft in Abhängigkeit von der Schnittqualität ein. Vorgehensweise Schließen Sie die Frontabdeckung.
Seite 135: Siehe Auch
Schneiden mit Schnittmarken Erhöhen Sie die Klingenkraft. • Das Trägerpapier wird auch geschnitten Reduzieren Sie die Klingenkraft. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. CUT CONFIG TEST CUT Drücken Sie [ENTER]. Das Testmuster wird geschnitten.
Seite 136: Schritt 4: Start Der Schnittleistung
Schneiden mit Schnittmarken Schritt 4: Start der Schnittleistung Berühren Sie niemals den Druckkopfschlitten, während die Ausgabe läuft. WARNUNG Der Druckkopfschlitten bewegt sich mit hoher Geschwindigkeit. Das Berühren des bewegli- chen Schlittens kann zu Verletzungen führen. Vorgehensweise Schließen Sie die Frontabdeckung. Vergewissern Sie sich, dass [SETUP] leuchtet.
Seite 137: Optimierung Von Qualität Und Effizienz
Optimierung von Qualität und Effizienz...
Seite 138: Optimierung Der Ausgabequalität
Optimierung der Ausgabe- qualität Verwendung der Korrekturfunktionen ............. 138 Einstellen der Fehlausrichtung der Farbauftragsposition ........ 138 Präzises Einstellen der Fehlausrichtung der Farbauftragsposition...... 140 Reduzierung der horizontalen Bänder (Vorschubkorrekturfunktion) ....142 Konfigurieren von Einstellungen entsprechend den Medieneigenschaften ....144 Einstellen der Druckkopfhöhe an die Medienstärke........144 Verwendung transparenter Medien ............
Seite 139: Verwendung Der Korrekturfunktionen
Verwendung der Korrekturfunktionen Um die Ausgabequalität zu optimieren, ist es sinnvoll, einige Korrekturfunktionen zu verwenden. Einstellen der Fehlausrichtung der Farbauftragsposition Hiermit wird die Auftragsposition der aus den Druckköpfen austretenden Farbe eingestellt. Die Auf- tragsposition variiert je nach Höhe des Druckkopfes und der Dicke des Mediums, daher empfehlen wir Ihnen, Korrekturen vorzunehmen, die auf das von Ihnen verwendete Medium abgestimmt sind.
Seite 140 Verwendung der Korrekturfunktionen Versatz für einen anderen Satz vertikaler Linien kleiner ist, stellen Sie den Korrekturwert er- neut ein. Wenn Sie die Korrektur erfolgreich durchgeführt haben, drücken Sie [MENU], um zum ursprünglichen Display zurückzukehren. Optimierung der Ausgabequalität...
Seite 141: Präzises Einstellen Der Fehlausrichtung Der Farbauftragsposition
Verwendung der Korrekturfunktionen Präzises Einstellen der Fehlausrichtung der Farbauftragsposition Hiermit wird die Auftragsposition der aus den Druckköpfen austretenden Farbe eingestellt. Sie können Einstellungen genauer vornehmen als durch "MEDIA GAP ADJ. SIMPLE SETTING". Die Auftragsposition variiert je nach Höhe des Druckkopfes und der Dicke des Mediums, daher empfehlen wir Ihnen, Kor- rekturen vorzunehmen, die auf das von Ihnen verwendete Medium abgestimmt sind.
Seite 142 Verwendung der Korrekturfunktionen Stellen Sie die Korrekturwerte "H1" und "H2" ein. Drücken Sie [◀] oder [▶], um "H1" oder "H2" auszuwählen. Drücken Sie [▲] oder [▼], um den Korrekturwert auszuwählen. Wenn Sie mit der Einstellung der Korrekturwerte fertig sind, drücken Sie [ENTER]. Die Anzeige auf dem Display ist wieder wie unten gezeigt.
Seite 143: Reduzierung Der Horizontalen Bänder (Vorschubkorrekturfunktion)
Verwendung der Korrekturfunktionen Reduzierung der horizontalen Bänder (Vorschubkorrekturfunktion) Führen Sie Korrekturen durch, um die bandförmigen „Streifen“ auf der Druckfläche weniger auffällig zu machen. Die bandförmigen „Streifen“ werden als „horizontale Bänder“ oder „Banding“ bezeichnet. Horizontale Bänder werden durch die geringfügigen Änderungen des Bewegungsabstandes verursacht, die beim Zu- führen des Mediums in Abhängigkeit von dessen Stärke und der Temperatur des Trockners auftreten.
Seite 144 Verwendung der Korrekturfunktionen SETTING 0.00% -0.40% Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Drücken Sie [◀] oder [▼], um zum unten angezeigten Display zu gelangen. CALIBRATION TEST PRINT Drücken Sie [ENTER]. Der Druck des Testmusters startet. Überprüfen Sie das Testmuster, um festzustellen, ob die Korrektur erfolgreich war. Überprüfen Sie, ob der Abstand und die Überlappung für die durch „...
Seite 145: Konfigurieren Von Einstellungen Entsprechend Den Medieneigenschaften
Konfigurieren von Einstellungen entsprechend den Medieneigenschaften Einstellen der Druckkopfhöhe an die Medienstärke Dadurch wird die Höhe des Druckkopfes angepasst, um zu verhindern, dass Medien, die zerknittert sind oder sich von der Druckplatte lösen, die Druckköpfe berühren. Sie können die Druckkopfhöhe zwischen "LOW", "MID" oder "HIGH" wählen. Wenn die Druckkopfhöhe auf "MID"...
Seite 146 Konfigurieren von Einstellungen entsprechend den Medieneigenschaften Anmerkung • Standardeinstellung: "LOW" • Wenn nach dem Anheben der Druckkopfhöhe eine Verschlechterung der Druckqualität eintritt, lesen Sie die folgenden Seiten und versuchen Sie, die Qualität zu optimieren. SIEHE AUCH ・ P. 138 "Einstellen der Fehlausrichtung der Farbauftragsposition" ・...
Seite 147: Verwendung Transparenter Medien
Konfigurieren von Einstellungen entsprechend den Medieneigenschaften Verwendung transparenter Medien Sie können transparente Medien einrichten, indem Sie die Erkennung der Vorder- und Hinterkante des Mediums deaktivieren. Normalerweise können Sie durch das Erkennen der Vorder- und Hinterkante des Mediums das Vorhan- densein des Mediums überprüfen, und das Medium ist dann bereit für die Einrichtung. Da jedoch trans- parente Medien nicht erkannt werden können, ist eine Einrichtung nicht möglich.
Seite 148: Verwendung Von Schwer Trocknenden Medien
Konfigurieren von Einstellungen entsprechend den Medieneigenschaften Verwendung von schwer trocknenden Medien Mit dieser Einstellung wird die Trocknungszeit verlängert, wenn die Farbe schlecht trocknet, auch wenn der Trockner verwendet wird. Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. MENU SUB MENU Drücken Sie [▶], dann [▼], um zum unten angezeigten Display zu gelangen.
Seite 149: Verwenden Von Medien, Die Gewellt Sind/Nicht Flach Zugeführt Werden
Konfigurieren von Einstellungen entsprechend den Medieneigenschaften Verwenden von Medien, die gewellt sind/nicht flach zugeführt werden Die Druckplatte greift das Medium mittels Saugkraft und hält es stabil. Die Saugkraft kann entspre- chend der Art und dem Zustand des Mediums eingestellt werden. Vorgehensweise Drücken Sie [MENU].
Seite 150: Verwendung Von Klebrigen Medien
Konfigurieren von Einstellungen entsprechend den Medieneigenschaften Verwendung von klebrigen Medien Diese Einstellung wird verwendet, um das Medium vor dem Druck abzuziehen, wenn Sie Medien ver- wenden, die leicht auf der Druckplatte haften. Diese Einstellung ist wirksam, um Medienstaus zu ver- meiden.
Seite 151: Verhindern Von Tintenausstoßproblemen
Verhindern von Tintenausstoßproblemen Verhindern von Verschmutzung des Mediums, Punktausfall und Punktverschie- bung Das Drucken durch Entfernen des Farbaufbaus auf der Druckkopfoberfläche vor oder während des Dru- ckens verhindert die Verschmutzung des Mediums, Punktausfall und Punktverschiebung. In den folgenden Fällen neigt die Farbe dazu, sich auf der Oberfläche der Druckköpfe zu sammeln. •...
Seite 152: Verhindern Von Falsch Ausgerichteten Medien
Verhindern von falsch ausgerichteten Medien Verwenden Sie beim Zurückziehen oder Zuführen des Mediums mittlere And- ruckrollen Nehmen Sie die Einstellung "DISABLE" vor, damit die mittleren Andruckrollen beim Rückzugsdruck oder beim Drucken und Schneiden automatisch nach oben gehen. Das Flachhalten von Medien, die nicht ge- rade sind oder sich lösen, verhindert effektiv Fehlausrichtungen beim Drucken und Schneiden.
Seite 153: Einstellen Des Farbtrocknungsverfahrens
Einstellen des Farbtrocknungsverfahrens Was ist das Medienheizsystem? Dieses Gerät ist mit einem Medienheizsystem ausgestattet, das das Medium erwärmt. Sie verwenden dies hauptsächlich, um die Farbhaftung zu verbessern und die Farbe zu trocknen. Sie können die Tem- peratureinstellungen an die Art des Mediums und die Druckgeschwindigkeit anpassen. Trockner Dieser wird verwendet, um die Trocknung der Farbe zu beschleunigen.
Seite 154: Einstellen Der Temperatur Des Druckheizers
Einstellen des Farbtrocknungsverfahrens Einstellen der Temperatur des Druckheizers Die Einstellung der Temperatur des Druckheizers verbessert die Farbhaftung und verhindert das Ver- schmieren. • Bei den Standardeinstellungen bewirkt das einfache Einschalten der Stromversorgung nicht, dass der Trockner auf die eingestellte Temperatur erwärmt wird. Die Temperatur steigt auf die einge- stellte Temperatur an, wenn das Medium korrekt eingelegt ist und [SETUP] leuchtet.
Seite 155: Einstellen Der Trocknertemperatur
Einstellen des Farbtrocknungsverfahrens Einstellen der Trocknertemperatur Durch die Einstellung der Temperatur des Trockners wird die Farbe schnell getrocknet. • Bei den Standardeinstellungen bewirkt das einfache Einschalten der Stromversorgung nicht, dass der Trockner auf die eingestellte Temperatur erwärmt wird. Die Temperatur steigt auf die einge- stellte Temperatur an, wenn das Medium korrekt eingelegt ist und [SETUP] leuchtet.
Seite 156: Tipps Und Tricks Zur Temperaturregelung
Einstellen des Farbtrocknungsverfahrens Tipps und Tricks zur Temperaturregelung Die optimale Temperatur für das Medienheizsystem hängt von Faktoren wie der Art des Mediums und den Einstellungen der RIP-Software ab. Zusammenhang zwischen den Qualitätseinstellungen der RIP-Software und der Temperatur Wenn auch nach einer Temperaturerhöhung Verschmutzungen oder schlechte Trocknung auftreten, ver- suchen Sie, die Druckqualität der RIP-Software auf eine höhere Bildqualität einzustellen.
Seite 157: Einstellen Der Temperatur Während Des Vorheizens
Einstellen des Farbtrocknungsverfahrens Einstellen der Temperatur während des Vorheizens Vorheizen: Zustand, in dem die Hauptstromversorgung und die sekundäre Stromversorgung eingeschal- tet sind und [SETUP] nicht leuchtet (Zustand, in dem die Medieneinrichtung nicht abgeschlossen ist). Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. MENU HEATER MENU Drücken Sie [▶], dann [▼], um zum unten angezeigten Display zu gelangen.
Seite 158: Trocknen Der Hinterkante Des Druckbereichs Auf Dem Trockner (Nur Beim Drucken)
Einstellen des Farbtrocknungsverfahrens Trocknen der Hinterkante des Druckbereichs auf dem Trockner (nur beim Dru- cken) Um die Farbe gründlich zu trocknen, konfigurieren Sie die Einstellungen so, dass das Medium zugeführt wird, bis sich die Hinterkante des Druckbereichs nach Beendigung des Druckvorgangs auf dem Trockner befindet.
Seite 159: Trocknen Der Hinterkante Des Druckbereichs Auf Dem Trockner (Beim Drucken Und Schneiden)
Einstellen des Farbtrocknungsverfahrens Trocknen der Hinterkante des Druckbereichs auf dem Trockner (beim Drucken und Schneiden) Um die Farbe gründlich zu trocknen, konfigurieren Sie die Einstellungen so, dass das Medium zugeführt wird, bis sich die Hinterkante des Druckbereichs nach Beendigung des Druckvorgangs auf dem Trockner befindet.
Seite 160: Einstellen Der Trocknungszeit Nach Dem Drucken (Nur Beim Drucken)
Einstellen des Farbtrocknungsverfahrens Einstellen der Trocknungszeit nach dem Drucken (nur beim Drucken) Um die Farbe gründlich zu trocknen, stellen Sie die Trockenzeit nach dem Druck der ersten Seite ein. Diese Einstellung gilt für Ausgabedaten, die nur für den Druck bestimmt sind. Vorgehensweise Drücken Sie [MENU].
Seite 161: Einstellen Der Trocknungszeit Nach Dem Drucken (Beim Drucken Und Schneiden)
Einstellen des Farbtrocknungsverfahrens Einstellen der Trocknungszeit nach dem Drucken (beim Drucken und Schnei- den) Um die Farbe gründlich zu trocknen, stellen Sie die Trockenzeit nach dem Druck der ersten Seite ein. Diese Einstellung gilt für Ausgabedaten, die zum Drucken und Schneiden bestimmt sind. Vorgehensweise Drücken Sie [MENU].
Seite 162: Gleichzeitiges Ausschalten Von Druckheizer Und Trockner
Einstellen des Farbtrocknungsverfahrens Gleichzeitiges Ausschalten von Druckheizer und Trockner Diese Einstellung ist nützlich, wenn Sie das Medienheizsystem gleichzeitig ausschalten möchten, z.B. wenn Sie nur schneiden. Wenn Sie in den Heizeinstellungen "POWER" auf "OFF" setzen, ist es nicht mehr möglich, die Temperatur des Druckheizers und des Trockners einzustellen. Vorgehensweise Drücken Sie [FUNCTION].
Seite 163: Präzises Anpassen Der Schnitteinstellungen
Präzises Anpassen der Schnitteinstellungen Feinabstimmung der Schnittbedingungen Sie können Elemente wie die Klingenkraft, die Bewegungsgeschwindigkeit und den Klingenversatz ge- nau einstellen, um die Art des Mediums und die zu schneidende Form anzupassen. Führen Sie zunächst einen Schnitttest durch und bestimmen Sie dann die Einstellwerte und geben Sie sie ein. Führen Sie nach Eingabe der Einstellwerte erneut einen Schnitttest durch und überprüfen Sie die Ergebnisse.
Seite 164 Präzises Anpassen der Schnitteinstellungen Kontrollpunkte Ergebnis Einstelloption Einstellung Die Ecken sind nicht abgerun- det und haben keine „Eselsoh- Keine Änderung ren“. Überprüfen Sie die Form des abgezoge- "OFFSET" Die Ecken sind abgerundet. Erhöhen nen Quadrats. Die Ecken haben „Eselsohren“. Verringern Drücken Sie [▲] oder [▼], um die Schnittbedingung auszuwählen, die Sie einstellen möchten.
Seite 165: Präzises Einstellen Der Einschneidhöhe
Präzises Anpassen der Schnitteinstellungen Präzises Einstellen der Einschneidhöhe Wenn Sie eine genaue und feine Einstellung der Einschneidhöhe vornehmen möchten, z.B. beim Schneiden von Medien mit dünnem Trägerpapier, können Sie gute Ergebnisse erzielen, indem Sie die Menge der Klingenverlängerung anpassen. Drehen Sie den Kappenabschnitt des Klingenhalters, um die Höhe der Klingenverlängerung einzustellen.
Seite 166 Präzises Anpassen der Schnitteinstellungen WICHTIG Wenn Sie die Klinge zu weit herausdrücken, werden Klinge und Klingenschutz beschädigt und der Verschleiß beschleu- nigt, also seien Sie vorsichtig. Optimierung der Ausgabequalität...
Seite 167: Abstandskorrektur Während Des Schneidens Durchführen
Präzises Anpassen der Schnitteinstellungen Abstandskorrektur während des Schneidens durchführen Diese Korrektur wird durchgeführt, wenn Sie die Längen der Schnittlinien beim Schneiden genau aus- richten möchten. Diese Einstellung wird auch beim reinen Schneiden, Drucken und Schneiden oder Schneiden mit Schnittmarken angewendet. Der Bewegungsabstand des Mediums ändert sich je nach Mediendicke geringfügig.
Seite 168: Schneiden Für Perfekte Ecken (Überschnitt)
Präzises Anpassen der Schnitteinstellungen Schneiden für perfekte Ecken (Überschnitt) Ein etwas längerer Schnitt an den Ecken des Randes der Schnittlinie ermöglicht es, die Ecken perfekt zu schneiden. Dies ist bei der Verwendung von laminierten, dicken oder unelastischen Medien wirksam. Es hat auch den Effekt, dass Aufkleber leichter abziehbar sind.
Seite 169: Priorisierung Der Schnitteinstellungen Dieses Geräts Über Die Rip-Software-Einstellungen
Präzises Anpassen der Schnitteinstellungen Priorisierung der Schnitteinstellungen dieses Geräts über die RIP-Software- Einstellungen Diese Einstellung wird verwendet, um die auf dem Gerät eingestellten Schnittbedingungen über die Software-RIP-Einstellungen zu priorisieren. Sie können die Einstellungen für die Schnittbedingungen auch im Software-RIP vornehmen, und normalerweise werden die Software-RIP-Einstellungen mit Prio- rität behandelt.
Seite 170: Präzises Anpassen Der Einstellungen Für Das Drucken Und Schneiden
Präzises Anpassen der Einstellungen für das Drucken und Schneiden Korrigieren der Fehlausrichtung von Druck und Schnitt Dies ist eine Korrekturmethode, die beim Drucken, das unmittelbar nach dem Schneiden durchgeführt wird, erfolgt, wobei die Positionierung der Schnittresultate für das Drucken und Schneiden leicht falsch ausgerichtet ist.
Seite 171 Präzises Anpassen der Einstellungen für das Drucken und Schneiden Überprüfen Sie das Testmuster, um festzustellen, ob die Korrektur erfolgreich war. Vergewissern Sie sich, dass die Fehlausrichtung für die beiden vertikalen Linien, die durch „ “ (d. h. der aktuelle Korrekturwert) angegeben sind, auf ein Minimum gebracht wird. Wenn der Versatz für einen anderen Satz vertikaler Linien kleiner ist, stellen Sie den Korrekturwert er- neut ein.
Seite 172 Präzises Anpassen der Einstellungen für das Drucken und Schneiden 2. Korrigieren der Fehlausrichtung von Druck und Schnitt. Vorgehensweise Drücken Sie [MENU]. Drücken Sie einmal [▲] und dann zweimal [▶], um zum untenstehenden Display zu gelangen. PRINT-CUT ADJ. TEST PRINT Drücken Sie [ENTER]. Das Testmuster (P&C1) wird gedruckt und geschnitten.
Seite 173 Präzises Anpassen der Einstellungen für das Drucken und Schneiden Drücken Sie [▶]. Stellen Sie die Korrekturwerte für die Vorschubrichtung "F" und die Scanrichtung "S" ein. Drücken Sie [▲] oder [▼], um den Korrekturwert für die Vorschubrichtung "F" einzustellen. F:+0.30 +0.35mm S:-0.40 -0.45mm Drücken Sie [◀] oder [▶], um den Korrekturwert für die Scanrichtung "S"...
Seite 174: Korrektur Der Fehlausrichtung Der Druck- Und Schneidepositionen Beim Schneiden
Präzises Anpassen der Einstellungen für das Drucken und Schneiden Korrektur der Fehlausrichtung der Druck- und Schneidepositionen beim Schneiden Dieses Verfahren unterbricht einen Schneidevorgang, um die Fehlausrichtung der Druck- und Schneide- position zu korrigieren. Die hier eingestellten Korrekturwerte werden als Standardwerte für die Druck- und Schneidepositionen übernommen.
Seite 175: Siehe Auch
Präzises Anpassen der Einstellungen für das Drucken und Schneiden Wenn Sie mit der Einstellung der Korrekturwerte fertig sind, drücken Sie [ENTER]. Drücken Sie [PAUSE], um zum unten angezeigten Display zu gelangen. TO CANCEL HOLD DOWN PAUSE KEY Drücken Sie erneut [PAUSE], um den Schneidevorgang erneut zu starten. Halten Sie [PAUSE] eine Sekunde oder länger gedrückt, um den Schneidevorgang abzubrechen.
Seite 176: Präzises Anpassen Der Einstellungen Für Das Schneiden Mit Schnittmarken
Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Manuelles Ausrichten der Schneidepositionen mit Schnittmarken Abhängig von der Art des Mediums ist es möglicherweise nicht möglich, Schnittmarken automatisch zu erkennen. Wenn Schnittmarken nicht automatisch erkannt werden können, führen Sie die Ausrichtung manuell durch.
Seite 177 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Drücken Sie [FUNCTION], dann [▶], um zum unten angezeigten Display zu gelangen. BASE POINT ALIGN POINT 1 Drücken Sie [ENTER]. Der Ausrichtungspunkt [ALIGN POINT] ist eingestellt. Das Zeichen "B1" wird auf dem Bildschirm angezeigt.
Seite 178: Korrektur Der Fehlausrichtung Von Druck Und Schnitt Mit Schnittmarken (Parallelprüfung Für Drucken Und Schneiden Mit Schnittmarken)
Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Korrektur der Fehlausrichtung von Druck und Schnitt mit Schnittmarken (Pa- rallelprüfung für Drucken und Schneiden mit Schnittmarken) Je nach Zusammensetzung des Mediums kann die Positionierung von Druck und Schnitt auch bei Ver- wendung von Schnittmarken falsch ausgerichtet sein.
Seite 179 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Vergewissern Sie sich, dass die Fehlausrichtung für die beiden vertikalen Linien, die durch „ “ (d. h. der aktuelle Korrekturwert) angegeben sind, auf ein Minimum gebracht wird. Wenn der Versatz für einen anderen Satz vertikaler Linien kleiner ist, stellen Sie den Korrekturwert er- neut ein.
Seite 180 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken 2. Korrigieren Sie gleichzeitig die Fehlausrichtung von Druck und Schnitt mit Schnittmarken. Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. MENU CUTTING MENU Drücken Sie [▶], dann [▼][▶], um zum unten angezeigten Display zu gelangen. CROP-CUT ADJ.
Seite 181 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Drücken Sie [▶]. Stellen Sie die Korrekturwerte für die Vorschubrichtung "F" und die Scanrichtung "S" ein. Drücken Sie [▲] oder [▼], um den Korrekturwert für die Vorschubrichtung "F" einzustellen. F:+0.30 +0.35mm S:-0.40 -0.45mm Drücken Sie [◀] oder [▶], um den Korrekturwert für die Scanrichtung "S"...
Seite 182: Korrektur Der Fehlausrichtung Von Druck Und Schnitt Mit Schnittmarken (Separater Test Für Drucken/Schneiden Mit Schnittmarken)
Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Korrektur der Fehlausrichtung von Druck und Schnitt mit Schnittmarken (Se- parater Test für Drucken/Schneiden mit Schnittmarken) Aufgrund von Änderungen der Medienstärke durch Laminieren und Fehlausrichtung der Ladeposition des Mediums vor und nach dem Schneiden kann es auch bei Verwendung von Schnittmarken zu einer Fehlausrichtung der Positionierung von Druck und Schnitt kommen.
Seite 183 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Vergewissern Sie sich, dass die Fehlausrichtung für die beiden vertikalen Linien, die durch „ “ (d. h. der aktuelle Korrekturwert) angegeben sind, auf ein Minimum gebracht wird. Wenn der Versatz für einen anderen Satz vertikaler Linien kleiner ist, stellen Sie den Korrekturwert er- neut ein.
Seite 184 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken 2. Drucken Sie nur die Schnittmarken. Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. MENU CUTTING MENU Drücken Sie [▶], dann [▼], um zum unten angezeigten Display zu gelangen. CUTTING MENU CROP-CUT ADJ.
Seite 185 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken 3. Führen Sie einen Schnitttest durch (separater Test für Drucken/Schneiden mit Schnittmarken). Vorgehensweise Richten Sie das Medium ein, für das die Arbeitsgänge vor der Schnittleistung, wie z.B. das Laminie- ren, abgeschlossen sind. Drücken Sie [◀] während der folgende Bildschirm angezeigt wird.
Seite 186 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken 4. Stellen Sie die Korrekturwerte ein (separater Test für Drucken/Schneiden mit Schnittmarken). Vorgehensweise Drücken Sie [◀], dann [▼][▶], um zum unten angezeigten Display zu gelangen. F:+0.30 +0.35mm S:-0.40 -0.40mm Betrachten Sie die Ergebnisse des Schnitttests, um die Korrekturwerte zu ermitteln. Überprüfen Sie, ob die Schnittmarke (schattiertes Teil) und die Schneideposition (Außenrah- men) aufeinander ausgerichtet sind.
Seite 187 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Anmerkung • Standardeinstellungen • "F" (Korrekturwert der Vorschubrichtung des Mediums): 0,00 mm • "S" (Korrekturwert der Bewegungsrichtung des Schneidschlittens): 0,00 mm • Sie können auch Korrekturen an Druck- und Schneidepositionen gleichzeitig vornehmen, ohne das Medium zu entfernen.
Seite 188: Korrektur Des Sensors Zum Lesen Von Schnittmarken
Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Korrektur des Sensors zum Lesen von Schnittmarken Abhängig von den Eigenschaften des Mediums, wie Reflexionsvermögen und Farben, kann es vorkom- men, dass das Gerät die Schnittmarken nicht lesen kann. Korrigieren Sie in diesem Fall den Sensor zum Lesen von Schnittmarken.
Seite 189 TRY AGAIN Wenn die gleiche Meldung auch nach mehrfacher Wiederholung der Korrektur erscheint, wen- den Sie sich an Ihren autorisierten Roland DG Corporation-Händler. Drücken Sie eine der Tasten auf dem Bedienfeld, um zum unten angezeigten Display zu gelangen. CROPSENS CALIB SENS CALIB.
Seite 190 Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken 2. Überprüfen Sie, ob die Schnittmarken lesbar sind. Vorgehensweise Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. CROPSENS CALIB SENS CHECK Drücken Sie [ENTER], um zum unten angezeigten Display zu gelangen. MOVE CUT TOOL TO MARK CENTER Drücken Sie [◀], [▶], [▲], oder [▼], um die Mitte der Klinge über die Schnittmarken zu bewegen.
Seite 191: Einstellen Der Sensorstufe Zum Lesen Von Schnittmarken Entsprechend Dem Medium
Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Einstellen der Sensorstufe zum Lesen von Schnittmarken entsprechend dem Medium Wenn der Sensor zum Lesen von Schnittmarken korrigiert wird, wird der Korrekturwert gespeichert. Wenn Sie ein anderes Medium verwenden, stellen Sie die Sensorstufe zum Lesen von Schnittmarken ein, da der Korrekturwert möglicherweise nicht übereinstimmt.
Seite 192: Zurücksetzen Der Sensorstufe Zum Lesen Von Schnittmarken
Präzises Anpassen der Einstellungen für das Schneiden mit Schnittmarken Zurücksetzen der Sensorstufe zum Lesen von Schnittmarken Wenn der Sensor zum Lesen von Schnittmarken korrigiert wird, wird der Korrekturwert gespeichert. Wenn Sie ein anderes Medium verwenden, setzen Sie die Sensorstufe zum Lesen von Schnittmarken auf die Grundeinstellungen zurück, da der Korrekturwert möglicherweise nicht übereinstimmt.
Seite 193: Optimierung Der Arbeitseffizienz
Optimierung der Arbeitseffi- zienz Verwendung von Voreinstellungen ..............193 Speichern der aktuellen Einstellungen in den Voreinstellungen ......193 Laden und Ausgeben einer Voreinstellung..........195 Einstellen der Ausgangsstartposition .............. 196 Einstellen des Basispunktes..............196 Verkürzung der Ausgabezeit ................ 198 Beschleunigte Ausgabe für schmale Medien ..........198 Verwendung der Medienaufnahmevorrichtung ...........
Seite 194: Verwendung Von Voreinstellungen
Verwendung von Voreinstellungen Speichern der aktuellen Einstellungen in den Voreinstellungen Mit dem Menü "PRESET" können Sie auf einfache Weise eine Vielzahl von Einstellungen ändern, um sie für die Medien zu optimieren. Bis zu acht Arten von Voreinstellungen können gespeichert werden. Sie können jeder einen Namen zu- weisen.
Seite 195 Verwendung von Voreinstellungen Menüpunkt Referenzseite "PRINT" P. 153 "Einstellen der Temperatur des Druckhei- zers" "DRYER" P. 154 "Einstellen der Trocknertemperatur" "PREHEATING" P. 156 "Einstellen der Temperatur während des Vorheizens" "FEED FOR DRY" P. 157 "Trocknen der Hinterkante des Druckbe- reichs auf dem Trockner (nur beim Drucken)" P.
Seite 196: Laden Und Ausgeben Einer Voreinstellung
Verwendung von Voreinstellungen Laden und Ausgeben einer Voreinstellung Dadurch wird eine gespeicherte Voreinstellung aus den acht Arten von Voreinstellungen geladen. Wenn Sie eine Voreinstellung laden, während [SETUP] leuchtet, blinkt [SETUP]. Danach, wenn die Einrich- tung abgeschlossen ist, leuchtet [SETUP] wieder auf. Vorgehensweise Drücken Sie [MENU].
Seite 197: Einstellen Der Ausgangsstartposition
Einstellen der Ausgangsstartposition Einstellen des Basispunktes Setzen Sie den Basispunkt, um den Bereich des eingelegten Medium zu bestimmen, auf dem gedruckt werden soll (Ausgabebereich). Der Basispunkt ( ) zeigt den rechten Rand des Ausgabebereichs ( ) an. ( : Vorschubrichtung des Me- diums, : Bewegungsrichtung des Druckkopfschlittens) Sie können ohne Festlegung des Basispunktes drucken, aber die Einstellung des Ausgabebereichs ermöglicht Ihnen, dass Medien ohne Verschwendung...
Seite 198 Einstellen der Ausgangsstartposition Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Wenn auf dem Bildschirm das Zeichen "B" zusammen mit der druckbaren Breite an der Stelle (wie in der folgenden Abbildung gezeigt) angezeigt wird, ist die Einstellung abgeschlossen. W1100mm Optimierung der Arbeitseffizienz...
Seite 199: Verkürzung Der Ausgabezeit
Verkürzung der Ausgabezeit Beschleunigte Ausgabe für schmale Medien Dies verkürzt die Ausgabezeit, indem die Breite der Druckkopfbewegung auf das notwendige Minimum reduziert wird. Dies gilt, wenn die Breite des Mediums oder der Ausgabedaten schmal ist. Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. MENU SUB MENU Drücken Sie [▶] einmal und drücken Sie dann [▼] mehrmals, um zum unten angezeigten Display zu...
Seite 200: Verwendung Der Medienaufnahmevorrichtung
Verwendung der Medienaufnahmevorrichtung Über die Medienaufnahmevorrichtung • Die Medienaufnahmevorrichtung (im Folgenden „Aufnahmevorrichtung“ genannt) ist optional er- hältlich. • Informationen zur Montage, Installation und Bedienung der Aufnahmevorrichtung finden Sie in der Benutzerhandbuch der Aufnahmevorrichtung. Optimierung der Arbeitseffizienz...
Seite 201: Ausführen Von Funktionen Aus Der Zugehörigen Mobilen Bedienungsanwendung
Kommunikati- Bluetooth 4.0 LE onsart Das von Ihnen verwendete mobile Endgerät muss die oben genannte Kommunikationsart unterstützen. Aktuelle Informationen finden Sie auf der Website der Roland DG Corporation ( http://www.rolanddg.com/ SIEHE AUCH ・ P. 202 "Verwendung der Bedienungsanwendung" Optimierung der Arbeitseffizienz...
Seite 202: Herunterladen Der Bedienungsanwendung
Ausführen von Funktionen aus der zugehörigen mobilen Bedienungsanwendung Herunterladen der Bedienungsanwendung Besuchen Sie die folgende URL oder scannen Sie den QR-Code, um die App herunterzuladen. • Android: https://play.google.com/store/apps/details?id=rolanddg.co.jp.mobilepanel • iOS: https://itunes.apple.com/jp/app/roland-dg-mobile-panel-2/id1453358233 Optimierung der Arbeitseffizienz...
Seite 203: Verwendung Der Bedienungsanwendung
Ausführen von Funktionen aus der zugehörigen mobilen Bedienungsanwendung Verwendung der Bedienungsanwendung Vorgehensweise Vergewissern Sie sich, dass Ihr Gerät eingeschaltet ist. Schalten Sie die Bluetooth-Kommunikation auf dem Gerät ein. P. 217 "Einschalten der Bluetooth-Kommunikation" Schalten Sie die Bluetooth-Kommunikation auf dem von Ihnen verwendeten mobilen Endgerät ein. Informationen zur Konfiguration der Einstellungen finden Sie in der Dokumentation des von Ih- nen verwendeten mobilen Endgeräts.
Seite 204: Wichtige Hinweise Zur Verwendung Der Bedienungsanwendung
• Die Verwendung der Bluetooth-Kommunikation in der Nähe von Fernsehern oder Radios kann zu Störungen bei Bild oder Ton führen. • Roland DG Corporation übernimmt keine Verantwortung für Datenlecks während einer Verbindung mit Bluetooth-Technologie. • Das mobile Endgerät, das Sie für die Verbindung mit dem Drucker verwenden, muss den von der Bluetooth SIG festgelegten Bluetooth-Standards entsprechen und ein zertifiziertes Gerät sein.
Seite 205 Ausführen von Funktionen aus der zugehörigen mobilen Bedienungsanwendung hierfür sind Verbindungsprobleme mit dem Drucker und die Tatsache, dass Betriebsarten, Anzeigen und Operationen unterschiedlich sein können. • Je nachdem, welches mobile Endgerät Sie mit dem Drucker verbinden, kann es einige Zeit dauern, bis die Bluetooth-Verbindung hergestellt werden kann.
Seite 206: Weitere Nützliche Funktionen
Weitere nützliche Funktionen Verwendung der Druckleuchte (Innenbeleuchtung) Sie können den Status der Leuchte wählen, die auf der Druckplatte leuchtet. Vorgehensweise Drücken Sie [FUNCTION]. Drücken Sie [▲], um zum unten angezeigten Display zu gelangen. FUNCTION PRINT LIGHT Drücken Sie [▶], um zum unten angezeigten Display zu gelangen. PRINT LIGHT AUTO AUTO...
Seite 207: Durchführung Von Drucktests In Horizontaler Anordnung
Weitere nützliche Funktionen Durchführung von Drucktests in horizontaler Anordnung Wenn Sie nacheinander Drucktests durchführen, können Sie "FEED" (vertikaler Druck) oder "SCAN" (hori- zontaler Druck) als Druckposition für den zweiten Test und spätere Tests im Vergleich zum ersten Test auswählen. Wenn Sie die optionale Medienaufnahmevorrichtung verwenden, werden Testdrucke unabhängig von dieser Einstellung mit der Ausrichtung "FEED"...
Seite 208: Verwendung Von Medienflanschen Für Papierröhren (Kerne) Mit Einem Innendurchmesser Von 2 Zoll
Verwendung von Medienflanschen für Papierröhren (Kerne) mit einem Innen- durchmesser von 2 Zoll Die Medienflansche für Papierröhren (Kerne) mit einem Innendurchmesser von 2 Zoll sind optional er- hältlich. Informationen zum Kauf erhalten Sie bei Ihrem autorisierten Roland DG Corporation-Händler oder auf unserer Website ( http://www.rolanddg.com/ •...
Seite 209: Optimierung Des Betriebs
Optimierung des Betriebs Angemessener und effizienter Betrieb ............209 Aktuelle Datums-/Uhrzeiteinstellung und deren Verwendung für die Wartung ..209 Anzeige der verbleibenden Medienmenge..........210 Sicherstellen, dass die Einstellung für die bei jedem Medienwechsel verbleibende Menge überprüft wird ..............211 Drucken der Restmedienmenge .............. 212 Sorgfältige Verwendung der mittleren Andruckrollen ........
Seite 210: Angemessener Und Effizienter Betrieb
Angemessener und effizienter Betrieb Aktuelle Datums-/Uhrzeiteinstellung und deren Verwendung für die Wartung Nehmen Sie die aktuelle Einstellung für Datum und Uhrzeit vor. Durch diese Einstellung wird bei der Durchführung eines Drucktests das Datum und die Uhrzeit des Drucktests neben dem gedruckten Test- muster gedruckt.
Seite 211: Anzeige Der Verbleibenden Medienmenge
Angemessener und effizienter Betrieb Anzeige der verbleibenden Medienmenge Sie können sich anzeigen lassen, wie viel von dem verwendeten Material noch übrig ist. Durch Einstel- len der Medienmenge, die zu Beginn des Vorgangs verbleibt, wird die verbleibende Menge ständig auf dem Bildschirm angezeigt, bis sie Null erreicht. Wenn Sie das Medium entnehmen oder das Einlegen des Mediums durch Anheben des Ladehebels ab- brechen, blinkt die zu diesem Zeitpunkt verbleibende Menge auf dem Bildschirm.
Seite 212: Sicherstellen, Dass Die Einstellung Für Die Bei Jedem Medienwechsel Verbleibende Menge Überprüft Wird
Angemessener und effizienter Betrieb Sicherstellen, dass die Einstellung für die bei jedem Medienwechsel verblei- bende Menge überprüft wird Stellen Sie das System so ein, dass bei jedem Medienwechsel die Menge des verbleibenden Mediums angezeigt wird. Wenn Sie diesen Menüpunkt auf "ENABLE" setzen, können Sie beim Medienwechsel die Einstellung nicht vergessen.
Seite 213: Drucken Der Restmedienmenge
Angemessener und effizienter Betrieb Drucken der Restmedienmenge Dadurch wird die verbleibende Medienmenge gedruckt, die im Hauptmenü angezeigt wird. Verwenden Sie diese Option, wenn Sie die verbleibende Länge des aktuell verwendeten Mediums auf- zeichnen möchten. Das Drucken der verbleibenden Medienmenge vor dem Medienwechsel ermöglicht es Ihnen, den gedruckten Datensatz als Bezug zu nehmen und den Wert zu verwenden, um die Einstel- lung für die verbleibende Menge bei der nächsten Verwendung dieses Mediums vorzunehmen.
Seite 214: Sorgfältige Verwendung Der Mittleren Andruckrollen
Angemessener und effizienter Betrieb Sorgfältige Verwendung der mittleren Andruckrollen In diesem Menü können Sie die Kontrollfunktion aktivieren, um sicherzustellen, dass die Bediener, die die Ausgabe durchführen, die mittleren Andruckrollen verwenden. Wenn diese Einstellung auf "ENABLE" gesetzt ist, wird die Meldung "SOME MID.PINCHS NOT SET RIGHT" angezeigt, wenn der Benutzer vergisst, die mittleren Andruckrollen während des Einrichtens zu plat- zieren.
Seite 215: Einstellen Des Aktivierungsintervalls Für Den Schlafmodus (Energiesparfunktion)
Angemessener und effizienter Betrieb Einstellen des Aktivierungsintervalls für den Schlafmodus (Energiesparfunkti- Mit dieser Einstellung wird festgelegt, wie lange es dauern soll, bis das Gerät in den Schlafmodus wechselt (der Zustand, in dem die Energiesparfunktion aktiviert ist), wenn keine Datenausgabe emp- fangen wird und über einen längeren Zeitraum keine Vorgänge ausgeführt werden.
Seite 216: Sorgfältiges Und Regelmäßiges Mischen Der Tinte
Angemessener und effizienter Betrieb Sorgfältiges und regelmäßiges Mischen der Tinte Um Absetzen von Tinte zu verhindern, aktivieren Sie die Funktion, die Sie zum Mischen der Tinte auf- fordert. Wenn diese Einstellung auf "ENABLE" gesetzt ist, erscheint die Meldung "SHAKE ALL INK POUCH TRAY" einmal pro Woche.
Seite 217: Verwalten Der Grundeinstellungen Des Druckers
Verwalten der Grundeinstellungen des Druckers Einstellen von Menüsprache und Maßeinheiten Über diese Funktion werden die Sprache und die Maßeinheiten eingestellt, die auf dem Display des Be- dienfelds angezeigt werden. Vorgehensweise Halten Sie [MENU] gedrückt und schalten Sie die sekundäre Stromversorgung ein. Drücken Sie [▲] oder [▼], um die Sprache der Anzeige (Menü) auszuwählen.
Seite 218: Einschalten Der Bluetooth-Kommunikation
Anmerkung • Standardeinstellung: "DISABLE" • Es gibt einige Vorsichtsmaßnahmen bezüglich der Bluetooth-Kommunikation. • Weitere Informationen zum Bedienungsanwendung finden Sie auf der Website der Roland DG Corporation http://www.rolanddg.com/ SIEHE AUCH ・ P. 297 "Der Drucker kann nicht von der zugehörigen Anwendung aus bedient werden"...
Seite 219 Verwalten der Grundeinstellungen des Druckers ・ P. 200 "Ausführen von Funktionen aus der zugehörigen mobilen Bedienungsanwendung" ・ P. 203 "Wichtige Hinweise zur Verwendung der Bedienungsanwendung" Optimierung des Betriebs...
Seite 220: Anzeigen Von Systeminformationen
Verwalten der Grundeinstellungen des Druckers Anzeigen von Systeminformationen Dies ist ein Verfahren zum Anzeigen von Systeminformationen dieses Gerätes, wie z.B. Seriennummer und Tintentyp. Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. MENU SYSTEM INFO. Sie können folgende Informationen anzeigen: •...
Seite 221: Zurücksetzen Aller Einstellungen Auf Werkseinstellungen
Verwalten der Grundeinstellungen des Druckers Zurücksetzen aller Einstellungen auf Werkseinstellungen In diesem Menü werden alle Einstellungen auf die gleichen Werte wie die werkseitigen Voreinstellun- gen zurückgesetzt. Die Einstellungen für "MENU　LANGUAGE", "LENGTH UNIT", und "TEMP. UNIT" werden nicht auf die werkseitigen Standardwerte zurückgesetzt. Vorgehensweise Drücken Sie [MENU].
Seite 222: Wartung
Wartung...
Seite 223: Einführung
Einführung Wichtige Hinweise zur Handhabung und Verwendung .......... 223 Drucker ..................223 Tintenbeutel ..................224 Grundkenntnisse der Wartung ..............225 Arten und Zeitpunkt der Wartung ............225 Maßnahmen, wenn der Drucker über einen längeren Zeitraum nicht benutzt wird . 226 Einführung...
Seite 224: Wichtige Hinweise Zur Handhabung Und Verwendung
Wichtige Hinweise zur Handhabung und Verwen- dung Drucker • Dieses Gerät ist ein Präzisionsgerät. • Setzen Sie das Gerät niemals Stoß/Schlag oder übermäßiger Kraft aus. • Stecken Sie niemals unnötig Ihre Hand oder Finger in die Abdeckung, die Anschlüsse für den Tintenbehälter oder andere Innenbereiche des Geräts.
Seite 225: Tintenbeutel
Wichtige Hinweise zur Handhabung und Verwendung Tintenbeutel • Tintenbeutel gibt es in verschiedenen Ausführungen. • Verwenden Sie einen mit dem Drucker kompatiblen Typ. • Setzen Sie die Tintenbeutel niemals Schlag oder Stoß aus und versuchen Sie niemals, sie auseinan- derzunehmen. •...
Seite 226: Grundkenntnisse Der Wartung
Grundkenntnisse der Wartung Arten und Zeitpunkt der Wartung Um dieses Gerät unter optimalen Bedingungen einsetzen zu können, ist es wichtig, die entsprechende Wartung zum richtigen Zeitpunkt durchzuführen. Regelmäßige Wartung Dies sind die täglich durchzuführenden Wartungspositionen. Timing Kategorie Artikel Nach dem täglichen Betrieb Reinigung des Geräts P.
Seite 227: Maßnahmen, Wenn Der Drucker Über Einen Längeren Zeitraum Nicht Benutzt Wird
Grundkenntnisse der Wartung Maßnahmen, wenn der Drucker über einen längeren Zeitraum nicht benutzt wird Wenn der Drucker über einen längeren Zeitraum nicht benutzt wird, sind untenstehende Anweisungen unbedingt zu befolgen. • Entleeren Sie die Auffangflasche. Wenn Sie wissen, dass Sie das Gerät über einen längeren Zeitraum nicht benutzen werden, entlee- ren Sie die Auffangflasche.
Seite 228: Regelmäßige Wartung
Regelmäßige Wartung Reinigung des Geräts................. 228 Reinigung der Medienzuführung.............. 228 Reinigung der Schneidschlittenrolle............229 Entsorgung der abgegebenen Flüssigkeit ............230 Vorsichtsmaßnahmen für die Entsorgung der abgegebenen Flüssigkeit....230 Wenn die Meldung zur Entsorgung der abgegebenen Flüssigkeit erscheint ... 231 Wenn die Auffangflasche voll ist............. 232 Tägliche Druckkopfkontrolle ................
Seite 229: Reinigung Des Geräts
Reinigung des Geräts Reinigung der Medienzuführung Wischen Sie bei der täglichen Reinigung Tinte oder Verschmutzungen auf der Medienführung und ande- ren Bereichen ab. Tinte oder Schmutz können leicht auf der Medienzuführung haften; wenn diese Ver- unreinigungen nicht beseitigt werden, verunreinigt dies neue Medien und wirkt sich negativ auf den Transport von Medien bei deren Ausgabe aus.
Seite 230: Reinigung Der Schneidschlittenrolle
Reinigung des Geräts Reinigung der Schneidschlittenrolle Papierstaub haftet während der Medientrennung an der Schneidschlittenrolle. Wischen Sie die Fläche regelmäßig sauber. Verwenden Sie für die Reinigung niemals ein Lösungsmittel wie Benzin, Alkohol WARNUNG oder Verdünner. Andernfalls kann es zu einem Brand kommen. Schalten Sie vor der Reinigung die sekundäre Stromversorgung aus und warten VORSICHT Sie, bis sich Druckplatte und Trockner abgekühlt haben (ca.
Seite 231: Entsorgung Der Abgegebenen Flüssigkeit
Entsorgung der abgegebenen Flüssigkeit Vorsichtsmaßnahmen für die Entsorgung der abgegebenen Flüssigkeit Stellen Sie die abgegebene Flüssigkeit oder die Tinte niemals in die Nähe einer WARNUNG offenen Flamme. Andernfalls kann es zu einem Brand kommen. Um die abgegebene Flüssigkeit vorübergehend aufzubewahren, heben Sie sie VORSICHT in der mitgelieferten Auffangflasche oder in einem stabilen, dichten Behälter wie eine Metalldose oder einem Polyethylentank auf und verschließen Sie den...
Seite 232: Wenn Die Meldung Zur Entsorgung Der Abgegebenen Flüssigkeit Erscheint
Entsorgung der abgegebenen Flüssigkeit Wenn die Meldung zur Entsorgung der abgegebenen Flüssigkeit erscheint Die untenstehende Meldung erscheint, wenn sich eine bestimmte Menge der abgegebenen Flüssigkeit in der Flasche angesammelt hat. Wenn diese Meldung erscheint, entsorgen Sie die abgegebene Flüssig- keit. EMPTY DRAIN BOTTLE Vorgehensweise...
Seite 233: Wenn Die Auffangflasche Voll Ist
Entsorgung der abgegebenen Flüssigkeit Wenn die Auffangflasche voll ist In der Auffangflasche sammelt sich die abgegebene Flüssigkeit. Sie können die abgegebene Flüssigkeit auch entsorgen, wenn die Meldung "EMPTY DRAIN BOTTLE" nicht auf dem Display angezeigt wird. Ent- sorgen Sie die abgegebene Flüssigkeit, bevor die Ablaufflasche voll ist. Vorgehensweise Drücken Sie [MENU].
Seite 234 Entsorgung der abgegebenen Flüssigkeit Drücken Sie [MENU], um zum ursprünglichen Display zurückzukehren. Regelmäßige Wartung...
Seite 235: Tägliche Druckkopfkontrolle
Tägliche Druckkopfkontrolle Drucktests und normale Reinigung 1. Führen Sie einen Drucktest durch. Führen Sie vor dem eigentlichen Drucken einen Drucktest durch, um sicherzustellen, dass kein Punkt- ausfall und keine Punktverschiebung auftritt. Wenn es zu einem Punktausfall oder einer Punktverschie- bung kommt, reinigen Sie die Druckköpfe (normale Reinigung). Anmerkung •...
Seite 236 Tägliche Druckkopfkontrolle 2. Führen Sie eine normale Reinigung durch. Vorgehensweise Drücken Sie [▼], um zum unten angezeigten Display zu gelangen. CLEANING NORMAL CL. Drücken Sie [ENTER], um Ihre Eingabe zu bestätigen. Am Display erscheint folgende Meldung, danach beginnt die Reinigung. Die (ungefähre) verblei- bende Zeit für den Vorgang wird auf dem Display angezeigt.
Seite 237: Wenn Die Normale Reinigung Nicht Effektiv Ist
Wenn die normale Reinigung nicht effektiv ist Mittlere Reinigungsverfahren Die Druckköpfe sind wichtige Bauteile, die Tinte abgeben. Sie erfordern eine regelmäßige und sachge- mäße Wartung. Wenn Probleme wie Punktausfall nicht durch normale Reinigung gelöst werden können, führen Sie die stärkere „mittlere Reinigung“ durch, um Verstopfungen an den Druckköpfen zu beseiti- gen.
Seite 238: Starke Reinigungsverfahren
Wenn die normale Reinigung nicht effektiv ist Starke Reinigungsverfahren Die Druckköpfe sind wichtige Bauteile, die Tinte abgeben. Sie erfordern eine regelmäßige und sachge- mäße Wartung. Wenn Probleme wie Punktausfall nicht durch eine mittlere Reinigung gelöst werden, führen Sie die kraftvollere „starke Reinigung“ durch, um Verstopfungen an den Druckköpfen zu beseiti- gen.
Seite 239: Manuelle Reinigung
Manuelle Reinigung Wenn eine manuelle Reinigung erforderlich ist Die Druckköpfe sind wichtige Bauteile, die Tinte abgeben. Sie erfordern eine regelmäßige und sachge- mäße Wartung. Es ist wichtig, die manuelle Reinigung zum richtigen Zeitpunkt durchzuführen. Wenn eine Meldung erscheint Die folgende Meldung erscheint regelmäßig. Wenn diese Meldung angezeigt wird, führen Sie unbedingt eine manuelle Reinigung durch.
Seite 240: Manuelles Reinigungsverfahren
• Reiben Sie niemals über die Oberfläche des Druckkopfes (Düsenoberfläche). • Wenn Sie die Reinigungsstäbchen oder die Reinigungsflüssigkeit verbraucht haben, wenden Sie sich an Ihren autori- sierten Roland DG Corporation-Händler oder besuchen Sie unsere Website ( http://www.rolanddg.com/ Wenn während der Reinigung ein Warnton ertönt •...
Seite 241 Manuelle Reinigung WICHTIG Drücken Sie zu diesem Zeitpunkt nicht [ENTER]. Drücken Sie [ENTER], nachdem die Reinigung abgeschlossen ist. Wenn Sie zu diesem Zeitpunkt [ENTER] drücken, warten Sie, bis folgende Meldung im Display erscheint, und drücken Sie dann erneut [ENTER]. CLEANING... >>...
Seite 242 Manuelle Reinigung Wenn Sie mit der Reinigung fertig sind, schließen Sie die rechte Abdeckung. Regelmäßige Wartung...
Seite 243 Manuelle Reinigung 2. Reinigen Sie die Druckköpfe. Vorgehensweise Öffnen Sie die Frontabdeckung. Öffnen Sie die linke Abdeckung. Entfernen Sie die Schneideleiste. Bewegen Sie den Druckkopfschlitten an die Stelle, an der zuvor die Schneideleiste war. Bewegen Sie ihn, indem Sie die in der folgenden Abbildung mit ( ) gekennzeichneten Positio- nen halten.
Seite 244 Manuelle Reinigung Reinigen Sie die in der folgenden Abbildung dargestellten Stellen. Seien Sie besonders sorgfältig bei der Entfernung von faserigem Staub (Flusen). Wenn Sie mit der Reinigung fertig sind, bewegen Sie den Druckkopfschlitten über die Druckplatte. Bewegen Sie ihn, indem Sie die in der folgenden Abbildung mit ( ) gekennzeichneten Positio- nen halten.
Seite 245 Manuelle Reinigung Schließen Sie die linke Abdeckung. Schließen Sie die Frontabdeckung. Drücken Sie [ENTER]. FINISHED? Am Display erscheint folgende Meldung, danach beginnt die Reinigung. Die (ungefähre) verblei- bende Zeit für den Vorgang wird auf dem Display angezeigt. (Die untenstehende Anzeige ist ein Beispiel.
Seite 246 Manuelle Reinigung 3. Führen Sie einen Drucktest durch, um die Ergebnisse zu überprüfen. Vorgehensweise Legen Sie das Medium ein. P. 31 "Einrichten von Medien" Drücken Sie [FUNCTION]. Drücken Sie [▼], dann [▶], um zum unten angezeigten Display zu gelangen. CLEANING TEST PRINT Drücken Sie [ENTER].
Seite 247: Verbrauchsmaterial Und Teile Im Zusammenhang Mit Der Manuellen Reinigung
Die Reinigungsstäbchen, die Reinigungsflüssigkeit und die Druckköpfe sind Verbrauchsmaterialien be- ziehungsweise Verschleißteile. • Wenn Sie die Reinigungsstäbchen und die Reinigungsflüssigkeit für die manuelle Reinigung aufge- braucht haben, wenden Sie sich an Ihren autorisierten Roland DG Corporation-Händler oder besu- chen Sie unsere Website ( http://www.rolanddg.com/ •...
Seite 248: Wenn Die Farben Ungleichmäßig Sind
Wenn die Farben ungleichmäßig sind Mischen der Tinte durch Schütteln des Beutelhalters Wenn sich Tintenbestandteile im Tintenbeutel absetzen, können die Farben ungleichmäßig sein (Un- gleichmäßigkeit der Druckfarben). Wenn die Farben ungleichmäßig sind, entfernen Sie die Beutelhalter und schütteln Sie sie dann vorsichtig. Damit sich die Tinte gut vermischt, schütteln Sie den Beutelhalter horizontal 50 Mal (ca.
Seite 249: Erweiterte Wartung
Erweiterte Wartung Handhabung von starkem Punktausfall und Punktverschiebung....... 249 Superreinigung.................. 249 Teilweise Einschränkung der für den Druck verwendeten Druckköpfe ....253 Notfallmaßnahme - Reinigung der Druckkopfoberfläche......... 255 Erweiterte Wartung...
Seite 250: Handhabung Von Starkem Punktausfall Und Punktverschiebung
Handhabung von starkem Punktausfall und Punktverschiebung Superreinigung In den folgenden Fällen ist eine „Superreinigung“ durchzuführen. • Wenn Probleme mit dem Tintenausstoß, wie z.B. Punktausfall, nach der Reinigung mit der Reini- gungsfunktion (normal, mittel, stark) oder der manuellen Reinigung nicht behoben werden. •...
Seite 251 Handhabung von starkem Punktausfall und Punktverschiebung 2. Starten Sie das Menü für die Superreinigung. Vorgehensweise Drücken Sie [MENU]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. MENU SUB MENU Drücken Sie [▶] einmal und drücken Sie dann [▼] mehrmals, um zum unten angezeigten Display zu gelangen.
Seite 252 Handhabung von starkem Punktausfall und Punktverschiebung Jede Verschüttung oder Dampfleckage kann zu Feuer, Geruch oder körperlichem Un- wohlsein führen. WICHTIG Entsorgen Sie die abgegebene Flüssigkeit ordnungsgemäß, in Übereinstimmung mit den geltenden Gesetzen in Ihrem Land. Die abgegebene Flüssigkeit ist brennbar und enthält giftige Bestandteile. Versuchen Sie niemals, die abgege- bene Flüssigkeit zu verbrennen oder mit normalem Müll zu entsorgen.
Seite 253 Drücken Sie [FUNCTION], um zum ursprünglichen Display zurückzukehren. Wenn ein Punktausfall oder eine Punktverschiebung vorliegt, führen Sie eine mittlere Reinigung durch. Wenn die Ergebnisse auch nach mehrmaliger Superreinigung noch die gleichen sind, wenden Sie sich an Ihren autorisierten Roland DG Corporation-Händler. Erweiterte Wartung...
Seite 254: Teilweise Einschränkung Der Für Den Druck Verwendeten Druckköpfe
Handhabung von starkem Punktausfall und Punktverschiebung Teilweise Einschränkung der für den Druck verwendeten Druckköpfe Wenn der Punktausfall oder die Punktverschiebung auch bei einer Superreinigung nicht verbessert wird, beschränken Sie die Druckköpfe teilweise auf den Druckbetrieb (d. h. verhindern Sie die Verwen- dung der Druckköpfe, die zu Entladeproblemen führen).
Seite 255 Handhabung von starkem Punktausfall und Punktverschiebung 2. Beschränken Sie die für den Druck verwendeten Druckköpfe. Vorgehensweise Starten Sie VersaWorks. Klicken Sie auf [Drucker]>[Druckereinstellungen]. Das Dialogfeld [Druckereinstellungen] wird angezeigt. Wählen Sie über das Dialogfeld [Druckerliste] den Drucker aus, dessen Druckköpfe begrenzt werden sollen.
Seite 256: Notfallmaßnahme - Reinigung Der Druckkopfoberfläche
Dieser Vorgang ist eine Notfallmaßnahme. Je nach Problemstellung können fehlerfreie Teile beschädigt werden, was die Probleme verschlimmert. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren au- torisierten Roland DG Corporation-Händler. Vorgehensweise Tragen Sie eine große Menge Reinigungsflüssigkeit auf das Reinigungsstäbchen auf.
Seite 257: Austausch Von Verschleißteilen
Austausch von Verschleißtei- Austauschen von Teilen für die Wartung ............257 Austausch des Abstreifers und der Auffangunterlage........257 Reinigung der Abstreiferablage .............. 260 Austausch von Klinge/Trennmesser ..............262 Austausch der Klinge ................262 Austausch des Trennmessers..............269 Austausch von Verschleißteilen...
Seite 258: Austauschen Von Teilen Für Die Wartung
Wenn die folgende Anzeige erscheint, ist es an der Zeit, den Abstreifer auszutauschen. TIME FOR WIPER REPLACE Informationen zum Kauf von Abstreifern und Auffangunterlagen erhalten Sie bei Ihrem autorisierten Roland DG Corporation-Händler oder auf unserer Website ( http://www.rolanddg.com/ Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berüh- WARNUNG ren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist.
Seite 259 Austauschen von Teilen für die Wartung Die Vorbereitung ist abgeschlossen, sobald der folgende Bildschirm angezeigt wird. FINISHED? WICHTIG Drücken Sie zu diesem Zeitpunkt nicht [ENTER]. Drücken Sie die [ENTER]-Taste, nachdem Sie die Abstreifer und die Auffangunterlagen ausgetauscht haben. Wenn Sie zu diesem Zeitpunkt die [ENTER]-Taste drücken, schließen Sie die rechte Abdeckung gemäß...
Seite 260 Austauschen von Teilen für die Wartung Setzen Sie die Auffangunterlage wieder ein. WICHTIG Setzen Sie die Auffangunterlage so ein, dass sie mit der Form der Abstreiferablage übereinstimmt. Wenn Sie die Auffangunterlage falsch herum einsetzen, ist es nicht möglich, den Abstreifer richtig zu reinigen. Drücken Sie [ENTER].
Seite 261: Reinigung Der Abstreiferablage
Austauschen von Teilen für die Wartung Reinigung der Abstreiferablage Die abgegebene Flüssigkeit sammelt sich in der Abstreiferablage. Die Abstreiferablage muss regelmä- ßig gereinigt werden. Wenn die folgende Meldung angezeigt wird, reinigen Sie die Abstreiferablage. TIME FOR TRAY CLEANING Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berüh- WARNUNG ren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist.
Seite 262 Austauschen von Teilen für die Wartung Bei Nichtbeachtung dieses Verfahrens kann die abgegebene Flüssigkeit aus dem Rohr fließen und ungehindert austreten und dabei Ihre Hände oder den Boden verschmut- zen. Stellen Sie die abgegebene Flüssigkeit oder die Tinte niemals in die Nähe WARNUNG einer offenen Flamme.
Seite 263: Austausch Von Klinge/Trennmesser
Austausch von Klinge/Trennmesser Austausch der Klinge Wenn die Klinge stumpf wird, wenn der Rand der Klinge ausbricht oder wenn die Schnittqualität sinkt, ersetzen Sie die Klinge durch eine neue Klinge. Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berüh- WARNUNG ren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist.
Seite 264 Austausch von Klinge/Trennmesser Ersetzen Sie die Klinge. Drücken Sie den Stift (A), um die alte Klinge (B) herauszudrücken. Setzen Sie eine neue Klinge (C) ein. Richten Sie die Spitze der Klinge (D) richtig aus. Setzen Sie das Schneidwerkzeug in den Schneidschlitten ein. Not OK Ziehen Sie die Schraube an.
Seite 265 Austausch von Klinge/Trennmesser MAINTENANCE REPLACE KNIFE Drücken Sie [MENU], um zum ursprünglichen Display zurückzukehren. Austausch von Verschleißteilen...
Seite 266 Austausch von Klinge/Trennmesser 2. Nehmen Sie die Einstellungen entsprechend der neuen Klinge vor. Vorgehensweise Schließen Sie die Frontabdeckung. Drücken Sie [◀], [▶], [▲], oder [▼], um den Schneidschlitten an die Stelle zu bewegen, an der Sie den Schnitttest durchführen möchten. Sie können die Position für den Schnitttest frei wählen.
Seite 267 Austausch von Klinge/Trennmesser Bildschirmanzeige (Schnittbedingun- Standardein- Einstelldetails gen) stellungen Stellen Sie die Kraft (den Druck) der Klinge ein. CUT CONFIG 50 gf FORCE Stellen Sie die Schnittgeschwindigkeit ein. CUT CONFIG 30 cm/s SPEED Stellen Sie den Klingenversatz ein. Geben Sie den aufgeliste- CUT CONFIG ten Versatzwert für die Klinge ein.
Seite 268 Austausch von Klinge/Trennmesser 3. Präzises Einstellen der Einschneidhöhe Wenn Sie eine genaue und feine Einstellung der Einschneidhöhe vornehmen möchten, z.B. beim Schneiden von Medien mit dünnem Trägerpapier, können Sie gute Ergebnisse erzielen, indem Sie die Menge der Klingenverlängerung anpassen. Drehen Sie den Kappenabschnitt des Klingenhalters, um die Höhe der Klingenverlängerung einzustellen.
Seite 269 Austausch von Klinge/Trennmesser WICHTIG Wenn Sie die Klinge zu weit herausdrücken, werden Klinge und Klingenschutz beschädigt und der Verschleiß beschleu- nigt, also seien Sie vorsichtig. Austausch von Verschleißteilen...
Seite 270: Austausch Des Trennmessers
Austausch von Klinge/Trennmesser Austausch des Trennmessers Wenn das Trennmesser stumpf wird, ersetzen Sie es durch das mitgelieferte Ersatzmesser. Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berüh- WARNUNG ren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist. Plötzliche Bewegungen des Geräts können zu Verletzungen führen.
Seite 271 Austausch von Klinge/Trennmesser Setzen Sie ein neues Messer ein. Schieben Sie das Messer, um es mit der Nut ( ) auszurichten. Das Messer wird durch den Mag- neten ( ) fixiert. Stecken Sie das Messer langsam in die Nut. Lösen Sie die Schraube. Achten Sie darauf, dass das Messer zu diesem Zeitpunkt nicht aus der Position rutscht.
Seite 272: Methoden Zur Fehlerbehebung
Methoden zur Fehlerbehe- bung...
Seite 273: Probleme Mit Der Ausgabequalität
Probleme mit der Ausgabe- qualität Die Druckergebnisse sind grob oder enthalten horizontale Streifen......273 Verursachen die Druckköpfe einen Punktausfall? ......... 273 Ist die Höhe des Druckkopfes angemessen? ..........273 Haben Sie eine Vorschubkorrektur durchgeführt? ......... 273 Haben Sie eine Korrektur der Farbauftragsposition "MEDIA GAP ADJ." durchgeführt?....................
Seite 274: Die Druckergebnisse Sind Grob Oder Enthalten Horizontale Streifen
Die Druckergebnisse sind grob oder enthalten horizontale Streifen Verursachen die Druckköpfe einen Punktausfall? Führen Sie einen Drucktest durch und stellen Sie sicher, dass kein Punktausfall oder Punktverschiebung auftritt. Wenn ein Punktausfall oder eine Punktverschiebung vorliegt, führen Sie eine Druckkopfreini- gung durch. SIEHE AUCH ・...
Seite 275: Ist Die Raumtemperatur Zu Niedrig
Die Druckergebnisse sind grob oder enthalten horizontale Streifen SIEHE AUCH ・ P. 153 "Einstellen der Temperatur des Druckheizers" ・ P. 154 "Einstellen der Trocknertemperatur" Ist die Raumtemperatur zu niedrig? Das Medienheizsystem erwärmt sich möglicherweise nicht ausreichend, wenn die Umgebungstempera- tur unter 20°C liegt. Auch wenn das Medienheizsystem seine eingestellten Temperaturen erreicht hat, ist bei einer gründlichen Kühlung der Medien möglicherweise keine ausreichende Wirksamkeit erkenn- bar.
Seite 276: Das Medium Wird Beim Drucken Verschmutzt
Das Medium wird beim Drucken verschmutzt Kommen die Druckköpfe mit dem Medium in Berührung? Die Höhe der Druckköpfe kann zu niedrig sein. Wenn das Medium nicht richtig eingelegt und eingerich- tet ist, kann es zerknittert werden oder sich lösen und die Druckköpfe berühren. SIEHE AUCH ・...
Seite 277: Farben Sind Unbeständig Oder Ungleichmäßig
Farben sind unbeständig oder ungleichmäßig Haben Sie versucht, die Tinte durch Schütteln der Beutelhalter zu mischen? Wenn die Farben ungleichmäßig sind, entfernen Sie die Beutelhalter und schütteln Sie sie dann vor- sichtig. SIEHE AUCH ・ P. 247 "Mischen der Tinte durch Schütteln des Beutelhalters" Sind die Farben nach dem Mischen der Tinte durch Schütteln der Beutelhalter noch ungleichmäßig? Wenn es nach dem Schütteln der Beutelhalter zum Mischen der Farbe weiterhin Probleme mit un-...
Seite 278: Sind Die Betriebsparameter Auf Geeignete Werte Eingestellt
Farben sind unbeständig oder ungleichmäßig Sind die Betriebsparameter auf geeignete Werte eingestellt? Abhängig von den Einstellungen für Menüpunkte wie "FULL WIDTH S" und "PERIODIC CL." können un- gleichmäßige Farben auftreten. Wenn die Einstellungen geändert wurden, versuchen Sie, sie auf die Standardwerte zurückzusetzen.
Seite 279: Der Schnitt Ist Falsch Ausgerichtet Oder Verzerrt
Der Schnitt ist falsch ausgerichtet oder verzerrt Sind die Medien korrekt eingelegt? Wenn das Medium nicht richtig eingelegt wird oder die Medienzufuhr nicht gleichmäßig ist, kann der Druckvorgang beeinträchtigt werden. Legen Sie das Medium korrekt ein. SIEHE AUCH ・ P. 31 "Einrichten von Rollenmedien" ・...
Seite 280 Der Schnitt ist falsch ausgerichtet oder verzerrt SIEHE AUCH ・ P. 31 "Einrichten von Rollenmedien" ・ P. 41 "Einrichten von Schnittmedien" Probleme mit der Ausgabequalität...
Seite 281: Druck Und Schnitt Sind Falsch Ausgerichtet
Druck und Schnitt sind falsch ausgerichtet Haben Sie die Fehlausrichtung von Druck und Schnitt korrigiert? Aufgrund der Medienstärke oder der Druckkopfhöhe kann es zu einer Fehlausrichtung zwischen Druck- und Schneidepositionen kommen. Nehmen Sie Korrekturen für falsch ausgerichteten Druck und Schnitt für das von Ihnen verwendete Medium vor.
Seite 282: Probleme Beim Schneiden Mit Schnittmarken
Probleme beim Schneiden mit Schnittmarken Automatische Erkennung von Schnittmarken schlägt fehl ........282 Ist das Medium zerknittert oder verzogen?..........282 Ist die Mediengröße zu groß? ..............282 Verwenden Sie Medien, die Licht reflektieren können? ........282 Verwenden Sie transparente Medien? ............282 Druck und Schnitt sind falsch ausgerichtet ............
Seite 283: Automatische Erkennung Von Schnittmarken Schlägt Fehl
Automatische Erkennung von Schnittmarken schlägt fehl Ist das Medium zerknittert oder verzogen? Zerknittertes oder verzogenes Medium kann dazu führen, dass die Schnittmarkenerkennung fehl- schlägt. Vermeiden Sie die Verwendung von zerknitterten oder verzogenen Medien. Wenn die Schnittmarken nicht automatisch erkannt werden können, können Sie die Ausrichtung manu- ell durchführen.
Seite 284: Druck Und Schnitt Sind Falsch Ausgerichtet
Druck und Schnitt sind falsch ausgerichtet Haben Sie die Fehlausrichtung von Druck und Schnitt mit Schnittmarken korri- giert? Je nach Zusammensetzung des Mediums kann die Positionierung von Druck und Schnitt auch bei Ver- wendung von Schnittmarken falsch ausgerichtet sein. Nehmen Sie Korrekturen für falsch ausgerichte- ten Druck und Schnitt für das von Ihnen verwendete Medium vor.
Seite 285: Probleme Mit Der Medienzufuhr
Probleme mit der Medienzu- fuhr Medienfalten oder Medienschrumpfung............285 Ist das Medium gerade und sicher eingelegt und eingerichtet? ......285 Wurde das geladene Medium einige Zeit stehen gelassen? ......285 Sind die Medienklemmen angebracht? ............285 Wurde das Medium eingelegt, während der Druckheizer heiß war? ....285 Sind die Temperaturen des Medienheizsystems zu hoch? ........
Seite 286: Medienfalten Oder Medienschrumpfung
Medienfalten oder Medienschrumpfung Ist das Medium gerade und sicher eingelegt und eingerichtet? Die Zuführung ist nicht gleichmäßig, wenn das Medium nicht gerade ist oder links und rechts ungleich- mäßig gespannt ist. Legen Sie das Medium neu ein. SIEHE AUCH ・ P. 31 "Einrichten von Rollenmedien" ・...
Seite 287: Die Medienzufuhr Ist Nicht Gerade
Die Medienzufuhr ist nicht gerade Ist das Medium gerade und sicher eingelegt und eingerichtet? Die Zuführung ist nicht gleichmäßig, wenn das Medium nicht gerade ist oder links und rechts ungleich- mäßig gespannt ist. Legen Sie das Medium neu ein. SIEHE AUCH ・...
Seite 288: Die Medienzufuhr Ist Nicht Gleichmäßig
Die Medienzufuhr ist nicht gleichmäßig Kommt ein anderes Objekt mit dem Medium in Berührung? Achten Sie darauf, dass das Medium mit keinen anderen Objekten in Berührung kommt. Dies kann die Leistung beeinträchtigen, auch wenn die Medienzufuhr scheinbar gleichmäßig verläuft. SIEHE AUCH ・...
Seite 289: Es Kommt Zu Einem Medienstau
Es kommt zu einem Medienstau! Wird eine Fehlermeldung angezeigt? Wenn eine Fehlermeldung aufgrund eines Medienstaus angezeigt wird, beheben Sie das Problem sofort. Andernfalls können die Druckköpfe beschädigt werden. SIEHE AUCH ・ P. 306 ""MOTOR ERROR TURN POWER OFF"" Ist das Medium verzogen oder zerknittert? Viele Faktoren können zu Verformungen oder Faltenbildung führen.
Seite 290: Ist Das Medium Zu Dick
Es kommt zu einem Medienstau! SIEHE AUCH ・ P. 31 "Einrichten von Rollenmedien" ・ P. 41 "Einrichten von Schnittmedien" Ist das Medium zu dick? Ein zu dickes Medium kann nicht nur zu einer instabilen Medienzufuhr führen, sondern auch die Druck- köpfe beschädigen, was dann zu einer Fehlfunktion führt.
Seite 291: Geräteprobleme
Geräteprobleme Die Druckköpfe bewegen sich nicht ............... 291 Vorbereitende Maßnahmen ..............291 Wenn sich die Druckköpfe immer noch nicht bewegen ........291 Die Druckereinheit funktioniert nicht ............. 293 Ist die Stromversorgung eingeschaltet? ............. 293 [SETUP] leuchtet? ................293 Sind die Abdeckungen offen? ..............293 Wird das Hauptmenü...
Seite 292: Die Druckköpfe Bewegen Sich Nicht
Wenn sich die Druckköpfe immer noch nicht bewegen Wenn sich die Druckköpfe immer noch nicht bewegen, führen Sie die folgende Notfallmaßnahme durch und wenden Sie sich dann an Ihren autorisierten Roland DG Corporation Händler. Vorgehensweise Schalten Sie die Hauptstromversorgung aus und öffnen Sie dann die Frontabdeckung.
Seite 293 Die Druckköpfe bewegen sich nicht Wenn sich der Druckkopfschlitten nach links bewegt, bewegen Sie ihn erneut langsam, indem Sie Druck von der linken Seite ausüben und sicherstellen, dass er einrastet. Geräteprobleme...
Seite 294: Die Druckereinheit Funktioniert Nicht
Die Druckereinheit funktioniert nicht Ist die Stromversorgung eingeschaltet? Schalten Sie die Hauptstromversorgung des Druckers ein, und drücken Sie dann den Schalter für die se- kundäre Stromversorgung und stellen Sie sicher, dass dieser leuchtet. SIEHE AUCH ・ P. 27 "Einschalten des Geräts" [SETUP] leuchtet? Die Ausgabe wird nicht ausgeführt, wenn [SETUP] nicht leuchtet.
Seite 295: Ist Das Lan-Routing Geeignet
Die Druckereinheit funktioniert nicht SIEHE AUCH ・ SG2-640/540/300 Montageanleitung (https://downloadcenter.rolanddg.com/SG2-640) Ist das LAN-Routing geeignet? Überprüfen Sie, ob das Netzwerk-Routing geeignet ist oder nicht. Versuchen Sie, den Computer und das Gerät an denselben Hub oder direkt über ein Kabel anzuschließen. Wenn dadurch die Ausgabe durchgeführt wird, bedeutet dies, dass das Problem möglicherweise im Netzwerk selbst liegt.
Seite 296: Das Medienheizsystem Erwärmt Sich Nicht
Das Medienheizsystem erwärmt sich nicht Ist das Medium eingelegt? Das Medienheizsystem erwärmt sich nicht auf die eingestellte Temperatur, wenn [SETUP] ausgeschaltet ist (standardmäßig). Legen Sie das Medium ein und warten Sie, bis sich das Gerät erwärmt hat. SIEHE AUCH ・ P. 152 "Einstellen des Farbtrocknungsverfahrens" Ist "HEATER CONFIG"...
Seite 297: Das Medium Kann Nicht Getrennt Werden
Das Medium kann nicht getrennt werden Ist das Trennmesser installiert? Wenn das Trennmesser nicht installiert ist, können Sie das Medium nicht trennen. SIEHE AUCH ・ P. 269 "Austausch des Trennmessers" Ist die Schneideleiste montiert? Wenn die Schneideleiste nicht montiert ist, können Sie das Medium nicht trennen. Wenn die Schneide- leiste nicht montiert ist, entfernen Sie die linke Abdeckung und montieren Sie dann die Schneideleiste gemäß...
Seite 298: Der Drucker Kann Nicht Von Der Zugehörigen Anwendung Aus Bedient Werden
• "DISABLE": Die Bluetooth-Kommunikation des Druckers ist ausgeschaltet. • "ERROR": Es ist ein Fehler in der Bluetooth-Kommunikation des Druckers aufgetreten. Kaufen Sie sie bei Ihrem autorisierten Roland DG Corporation-Händler. Wenn jedoch der obige Bildschirm angezeigt wird, können Sie keine Vorgänge aus der Bedienungsan- wendung heraus ausführen.
Seite 299: Ist Der Abstand Zwischen Drucker Und Mobilem Endgerät Zu Groß
Der Drucker kann nicht von der zugehörigen Anwendung aus bedient werden ・ P. 219 "Anzeigen von Systeminformationen" Ist der Abstand zwischen Drucker und mobilem Endgerät zu groß? Die gültige Reichweite für die Bluetooth-Kommunikation beträgt ca. 10 m. Bringen Sie den Drucker und das mobile Endgerät, auf dem die Bedienungsanwendung installiert ist, so nah wie möglich zusammen.
Seite 300: Meldungen Auf Dem Bedienfeld
Meldungen auf dem Bedien- feld Meldungen ..................... 300 1 ■ 2 ■ 3 ■ 4 ■ ................300 "CLOSE THE COVER" (FRONT COVER/COVER L/COVER R) ........ 300 "SHEET NOT LOADED SETUP SHEET" ............300 "CLOSE SLOT COVER"................300 "END OF THE SHEET" ................300 "EMPTY DRAIN BOTTLE"................
Seite 301: Meldungen
Meldungen Dies sind die wichtigsten Meldungen, die auf dem Display des Geräts angezeigt werden, um einen kor- rekten Betrieb zu gewährleisten. Sie zeigen keine Fehler an. Folgen Sie den Anweisungen und ergrei- fen Sie entsprechende Maßnahmen. 1 ■ 2 ■ 3 ■ 4 ■ Es ist nur eine geringe Menge an Tinte übrig.
Seite 302: Time For Maintenance
Sie dann die Auffangunterlagen. SIEHE AUCH ・ P. 257 "Austausch des Abstreifers und der Auffangunterlage" ・ P. 260 "Reinigung der Abstreiferablage" "HEAD PROTECTION ACTIVATED" Die verwendete Tinte braucht kein von der Roland DG Corporation angegebenes Produkt zu sein. Meldungen auf dem Bedienfeld...
Seite 303: Shake All Ink Pouch Tray
Meldungen Um die Meldung zu löschen, drücken Sie [ENTER]. Um eine optimale Leistung zu erzielen, empfehlen wir Ihnen, die von Roland DG Corporation angegebene Tinte zu verwenden. Wenden Sie sich zum Kauf der Tinte an Ihren autorisierten Roland DG Corporation-Händler.
Seite 304: Fehlermeldungen
Maßnahmen Sie zur Behebung des Problems ergreifen können. Wenn die hier beschriebene Maßnahme das Problem nicht behebt, oder wenn eine nicht beschriebene Fehlermeldung erscheint, wenden Sie sich an Ihren autorisierten Roland DG Corporation-Händler. "ALIGN POINT POSITION INVALID"...
Seite 305: Can't Print Crop Continue
Fehlermeldungen "CAN'T PRINT CROP CONTINUE?" Die Größe der Daten einschließlich der Schnittmarken ist größer als der Druckbereich des einge- legten Mediums. Um die Ausgabe fortzusetzen, ohne diese zu korrigieren, drücken Sie [ENTER]. Zu diesem Zeitpunkt werden die Schnittmarken und der über den Druckbereich hinausgehende Abschnitt nicht ausgegeben. Um die Ausgabe zu stoppen, beenden Sie das Senden der Daten vom Computer und heben Sie dann den Ladehebel an.
Seite 306: Pinchroll Error Lower Pinchroll
Tintenfüllvorgangs des Geräts fortgesetzt wurde. Der Betrieb kann nicht fortgesetzt werden. Schalten Sie die sekundäre Stromversorgung aus. Wenden Sie sich nach dem Ausschalten des Geräts an Ihren autorisierten Roland DG Corporation-Händler. "AVOIDING DRY-UP TURN POWER OFF" Die Druckköpfe wurden zwangsweise in die Ausgangsposition zurückgefahren, um ein Austrocknen zu verhindern.
Seite 307: Motor Error Turn Power Off
Notieren Sie sich die angezeigte Nummer und schalten Sie dann die sekundäre Stromversorgung aus. Nachdem Sie das Gerät ausgeschaltet haben, informieren Sie Ihren autorisierten Roland DG Corporati- on-Händler über die Nummer, die auf dem Display angezeigt wird.
Seite 308: Anhang
Anhang...
Seite 309: Funktionen Beim Bewegen Des Geräts
Funktionen beim Bewegen des Geräts Vorbereitung zum Bewegen des Geräts ............309 Schritt 1: Entfernen von Medien und Klingenhalter........309 Schritt 2: Ableiten der Reinigungsflüssigkeit der Abstreiferablage ....311 Schritt 3: Sichern der Druckköpfe mit der Halterung........313 Schritt 4: Wiedereinbau des Geräts ............314 Funktionen beim Bewegen des Geräts...
Seite 310: Vorbereitung Zum Bewegen Des Geräts
Sie, dass es mit anderen Gegenständen zusammenstößt. • Nach dem Wiedereinbau des Druckers muss die Einstellung des Medienhalter-Feststellers von einem entsprechend qualifizierten Fachmann vorgenommen werden. Diese Arbeiten müssen von einem Roland DG-Mitarbeiter durchge- führt werden. Wenden Sie sich an Ihren autorisierten Roland DG Corporation-Händler.
Seite 311 Vorbereitung zum Bewegen des Geräts OPEN FRONT COVER Die Vorbereitung ist abgeschlossen, sobald der folgende Bildschirm angezeigt wird. FINISHED? Lösen Sie den Klingenhalter. Funktionen beim Bewegen des Geräts...
Seite 312: Schritt 2: Ableiten Der Reinigungsflüssigkeit Der Abstreiferablage
Vorbereitung zum Bewegen des Geräts Schritt 2: Ableiten der Reinigungsflüssigkeit der Abstreiferablage Vorgehensweise Drücken Sie [ENTER]. Drücken Sie [▼] mehrmals, um zum unten angezeigten Display zu gelangen. MENU SUB MENU Drücken Sie [▶] einmal und drücken Sie dann [▼] mehrmals, um zum unten angezeigten Display zu gelangen.
Seite 313 Vorbereitung zum Bewegen des Geräts WICHTIG Entsorgen Sie die abgegebene Flüssigkeit ordnungsgemäß, in Übereinstimmung mit den geltenden Gesetzen in Ihrem Land. Die abgegebene Flüssigkeit ist brennbar und enthält giftige Bestandteile. Versuchen Sie niemals, die abgege- bene Flüssigkeit zu verbrennen oder mit normalem Müll zu entsorgen. Entsorgen Sie sie auch nicht im Abwas- sersystem, in Flüssen oder Bächen.
Seite 314: Schritt 3: Sichern Der Druckköpfe Mit Der Halterung
Vorbereitung zum Bewegen des Geräts Schritt 3: Sichern der Druckköpfe mit der Halterung. Vorgehensweise Verwenden Sie die Halterung, die während der Installation an der Unterseite des Geräts befestigt wurde. Funktionen beim Bewegen des Geräts...
Seite 315: Schritt 4: Wiedereinbau Des Geräts
Anmerkung Nach dem Wiedereinbau des Druckers muss die Einstellung des Medienhalter-Feststellers von einem entspre- chend qualifizierten Fachmann vorgenommen werden. Diese Arbeiten müssen von einem Roland DG-Mitarbei- ter durchgeführt werden. Wenden Sie sich an Ihren autorisierten Roland DG Corporation-Händler. SIEHE AUCH ・...
Seite 316: Die Wichtigsten Technischen Daten
Die wichtigsten technischen Daten Druck-/Schneidebereich................316 Maximaler Bereich ................316 Maximaler Druckbereich bei Verwendung von Schnittmarken......317 Position der Medientrennung während des Endlosdrucks ........ 318 Über die Klinge ..................319 Die wichtigsten technischen Daten...
Seite 317: Druck-/Schneidebereich
Druck-/Schneidebereich Maximaler Bereich Der Druck- oder Schneidebereich entlang der horizontalen Ebene (die Richtung, in der sich die Schlit- ten bewegen) wird durch die Position der Andruckrollen bestimmt. Andruckrolle Druck- oder Schneidebereich Drucken oder Schneiden des Koordinatenursprungs (0,0) 75 mm 10 mm 1,5 mm Maximal 24.998 mm 64-Zoll-Modell: Max.
Seite 318: Maximaler Druckbereich Bei Verwendung Von Schnittmarken
Druck-/Schneidebereich Maximaler Druckbereich bei Verwendung von Schnittmarken Die maximale Druckfläche bei Verwendung von Schnittmarken wird vom maximalen Druckbereich redu- ziert, wenn Schnittmarken nicht in dem Umfang verwendet werden, der den Schnittmarken entspricht. Maximale Druckfläche Druckbereich Schnittmarke 12,5 mm 10 mm Die wichtigsten technischen Daten...
Seite 319: Position Der Medientrennung Während Des Endlosdrucks
Druck-/Schneidebereich Position der Medientrennung während des Endlosdrucks Wenn ein Befehl zum Trennen des Mediums vom Computer gesendet wird, ist die Trennstelle auf dem Medium wie in der folgenden Abbildung dargestellt. Erste Seite Zweite Seite Trennstelle Marge (RIP-Software-Wert) 75 mm Die wichtigsten technischen Daten...
Seite 320: Über Die Klinge
Über die Klinge Die Schnittbedingungen und die Lebensdauer der Klinge ändern sich je nach Medium und Betriebsum- gebung, auch wenn Sie identische Klingen verwenden. Auch die Lebensdauer ist je nach Klingentyp un- terschiedlich. Grobe Richtwerte sind unten dargestellt. Höhe des Klingenver- Lebensdauer der Klin- satzes gen (allgemeine Richt-...
Seite 321: Anmerkung
Anmerkung Dieses Produkt ist mit einem eT-Kernel der „eT-Kernel Multi-Core Edition“ und einem „PrCONNECT(R)/ Pro“ TCP/IP Protokoll-Stack ausgestattet, beide von eSOL Co., Ltd. eT-kernel und PrCONNECT produ- ziert und eingetragene Warenzeichen der eSOL Co., Ltd. --------------------------------------------- Copyright © 2012 - 2013, Murata Manufacturing Co., Ltd. All rights reserved. Die Weiterverbreitung und Verwendung in Quell- und Binärformen, mit oder ohne Modifikation, ist zu- lässig, sofern die folgenden Bedingungen erfüllt sind: -Weiterverteilungen in binärer Form müssen den obigen Urheberrechtshinweis, diese Liste der Bedin-...
