10.1 BODENBELÄGE
Bei einem nicht feuerfesten Bodenbelag aus brennbarem Material innerhalb
und vor der SIM-Kaminanlage (z.B. bei Teppichboden, Parkett, etc.) muss
ein nicht brennbarer Bodenbelag errichtet werden. Der Aufstellungsplatz
der SIM-Kaminanlage ist um die Grundfläche vom brennbaren Bodenbe-
lag auszusparen und mit nicht brennbarem Material (z.B. Verbundestrich)
auszufüllen. Außerhalb der SIM-Kaminanlage ist eine feuerfeste Funken-
schutzvorlage aus nicht brennbarem Material (z.B. entsprechend belast-
bares Glas, Naturstein, Kachel, Fliesen, Marmor, Granit oder anderen
mineralischen Baustoffen) herzustellen. Bei einer Vorlage aus Metall muss
diese mindestens 1 mm stark sein. Die Funkenschutzvorlage muss gegen
Verschieben befestigt und gesichert sein. Der Belag muss sich nach vorne
auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feue-
rungsöffnung hinaus erstrecken.

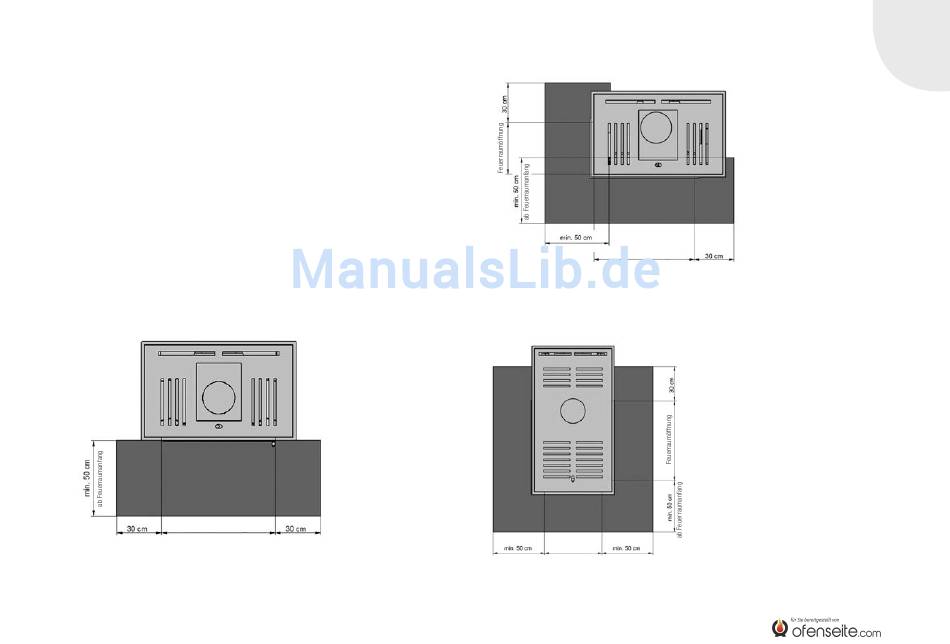

Vorlegeplatte für Brennzellen mit gerader Feuerraumscheibe
Feuerraumöffnung
Die Abbildung zeigt eine Aufbausituation des SIM Varia AS-4S-2 und gilt
exemplarisch für jede SIM-Kaminanlage mit gerader Feuerraumscheibe.
Vorlegeplatte für Brennzellen mit L­förmiger Feuerraumscheibe
ab Feuerraumanfang
Die Abbildung zeigt eine Aufbausituation des SIM Varia AS-2Lh-4S und gilt
exemplarisch für jede SIM-Kaminanlage mit L-förmiger Feuerraumscheibe.
Vorlegeplatte für Brennzellen mit U­förmiger Feuerraumscheibe
Feuerraumöffnung
ab Feuerraumanfang ab Feuerraumanfang
Die Abbildung zeigt eine Aufbausituation des SIM Arte U-70h-4S und gilt
exemplarisch für jede SIM-Kamin-anlage mit U-förmiger Feuerraumscheibe.
