Einzuhaltende Abstände zur hinteren Anbauwand beachten! Siehe
Punkt „11. Brandschutz Aufbausituationen".

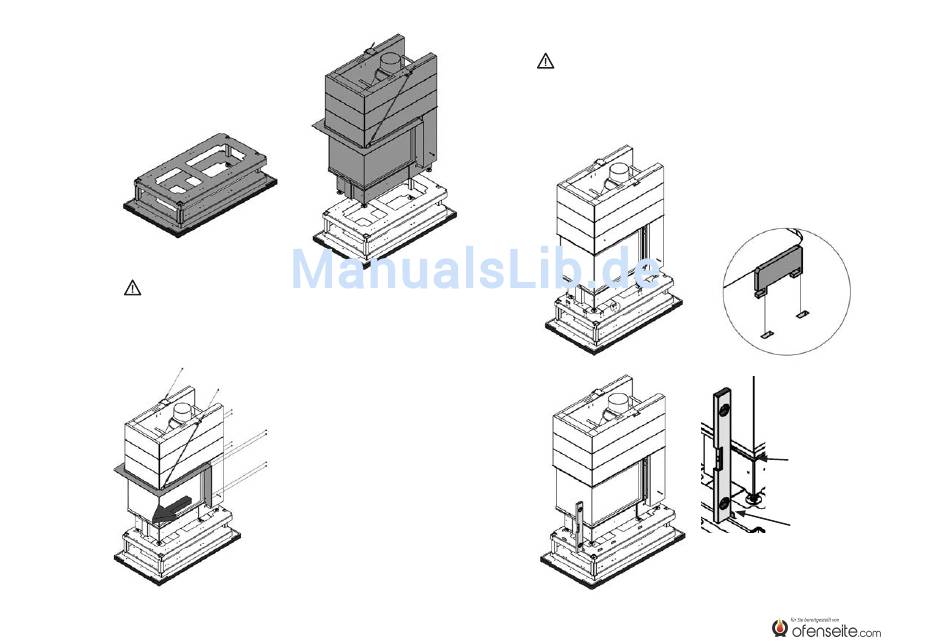

Anschließend die Brennzelle, z.B. mit Tragegurten, die um die Vierkantrohre
der Stellfüße gelegt werden, langsam und vorsichtig auf das Podest heben.
Zum lotrechten ausrichten der Brennzelle
ist der Schweller die Bezugskante. Um die-
sen zu erreichen, muss die Blende demon-
tiert werden. Hinter der Blende sind je vier
Gewindestifte angebracht, die mit Muttern
in der vorgesehenen Blendenhalterung
befestigt sind. Die insgesamt acht Muttern
sind mit einem Schraubenschlüssel der
Schlüsselweite 10 zu lösen. Danach ist
die Blende vorsichtig nach vorne zu ent-
nehmen und an einem geeigneten Platz zu
lagern. Achten Sie darauf, dass die Blende
bei diesem Schritt keine Kratzer oder
andere Beschädigungen davon trägt.
Wird die Kaminanlage mit SIM-T3S Tragrahmen verbaut, erfolgt der
Zusammenbau in selben Schritten. Einzige Ausnahme ist, dass die
Blende nicht, wie auf den folgenden Bildern beschrieben, oberhalb der
Haube befestigt ist, sondern die Zugstangen am SIM-T3S Tragrahmen
montiert werden.
D 36
Anschließend die Ausrichtplättchen
sowohl vertikal, als auch horizontal in
die Ausschnitte einsetzten. So lässt
sich die Brennzelle, wie nachfolgend
erklärt, passend ausrichten.
Schweller
Ausrichtplatte
