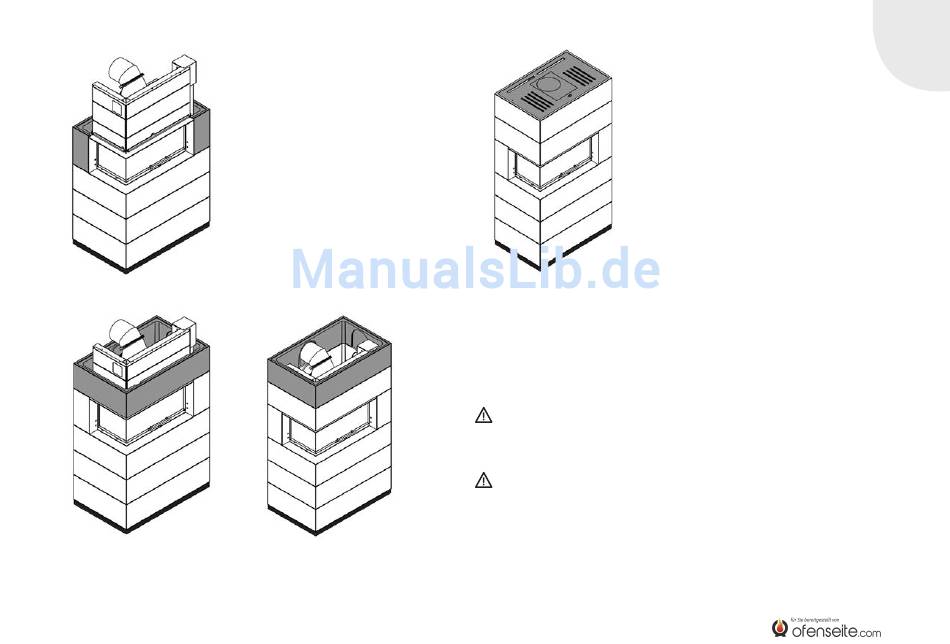

Dann den nicht ganz geschlossenen
Betonstein anlegen. Auf obenliegende
Nut und untenliegende Feder achten!
SIM-Kaminanlagen mit der Brennzelle
Varia AS-2Lh-4S und Varia AS-2Rh-
4S haben oberhalb des Feuerraumes
i n d e r S t a n d a r d a u s f ü h r u n g z w e i
Betonelemente!
13.3 SIM MIT U-FÖRMIGER FEUERRAUMSCHEIBE
Folgende Aufbaureihenfolge wird am Beispiel der SIM 2/3/T/Arte U-70h-4S
dargestellt und gilt exemplarisch für alle Brennzellen mit U-förmiger, hoch-
schiebbarer, Feuerraumtür. Die in den einzeln auszuführenden Arbeitsschrit-
ten benötigten Bauteile sind jeweils grau markiert.
Wird die Kaminanlage deckenbündig erweitert, ist die Verwendung des
T3S Tragrahmenes aufgrund der höheren Gewichtslast unerlässlich.
Ein deckenbündiger Aufbau ohne T3S Tragrahmen ist nicht statthaft!
Ebenfalls muss ein T3S Tragrahmen verwendet werden, wenn die
Kaminanlage nach Aufbau verputzt oder weiter verkleidet wird!
Das Podest ist an den bestimmungs-gemäßen Ort zu platzieren und anhand
der Stellfüße, mit einem Maulschlüssel SW24, waagerecht im 90° Winkel
auszurichten.
D 35
Folglich die beiden oberen Betonmo-
dule und zum Schluss die Topplatte in
die Nut des oberen Betonelementes
auflegen. Die Aussparung zum Öffnen
bzw. Schließen der Zuluft ist dabei nach
vorne gerichtet.
D
