Sim Deckenbündig - Spartherm SIM Montageanleitung

Brennzellen mit U­förmiger Feuerraumscheibe

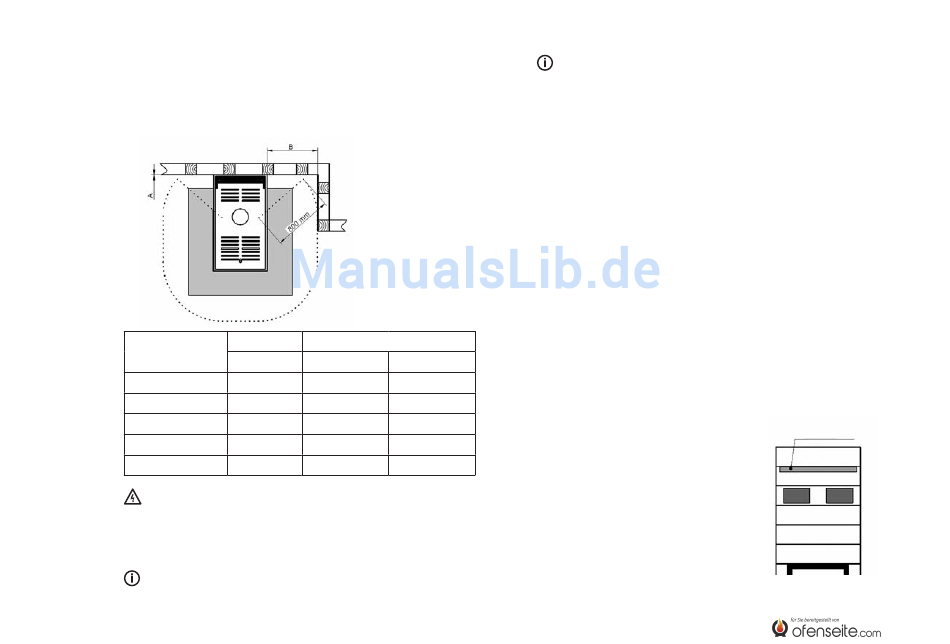

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Arte U-70h-4S und gilt exemplarisch für jede SIM-Kaminanlage mit
U-förmiger Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A*
SIM Arte 3RL-60h-4S 0* mm
SIM Arte 3RL-80h-4S 0* mm
SIM Arte 3RL-100h-4S 0* mm
SIM Arte U-50h-4S 0* mm
SIM Arte U-70h-4S 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage! Siehe Punkt „11.2.2 SIM deckenbündig" und
„11.2.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
Mindestabstand B zur
seitlichen Wand / zu seitlichen Bauteilen
brennbar nicht brennbar
645 mm 150 mm
655 mm 150 mm
660 mm 150 mm
575 mm 150 mm
490 mm 150 mm
Der Strahlungsbereich von 800 mm ab Feuerraumscheibe kann bei
Anordnung eines auf beiden Seiten belüfteten Strahlungsschutzes auf
400 mm verringert werden. Der belüftete Abstand des Strahlungs-
schutzes muss dabei mindestens 20 mm betragen. Alternativ kann
der zu schützende Bereich der seitlichen Wand aus nicht brennbarem
Material z.B. Naturstein, Kachel, Fliesen, Marmor, Granit oder anderen
mineralischen Baustoffen hergestellt werden.
11.2.2 SIM DECKENBÜNDIG
Die Aufbausituation ist an einer hinteren nicht brennbaren und nicht
zu schützenden Wand dargestellt.
Wird die SIM-Kaminanlage mit optionalen Erweiterungsmodulen deckenbün-
dig aufgebaut, muss eine obere Dämmplatte aus Calciumsilikat mit einer
Stärke von 60 mm in die Kaminanlage eingesetzt werden, die die Heizkam-
mer von oben dämmt und somit die Decke schützt. Diese ist optional und
inklusive Aufhängungsvorrichtung als Dämmset bei uns erhältlich. Zudem
sind Zuluftgitter für den Warmluftaustritt der Kaminanlage in die Betonele-
mente einzusetzen, die unterhalb des Dämmsets positioniert werden müs-
sen! Der Abstand von 500 mm von Oberkante der Zuluftgitter bis zur Decke
muss gegeben sein. Die Größe des Zuluftquerschnittes für Ihre Brennzelle
entnehmen Sie bitte dem Punkt „tech-
nische Daten" der separat beigelegten
Aufbauanleitung für Brennzellen. Dazu
benötigte Ausschnitte in dem Betonele-
ment sind selbstständig, nach Anleitung
wie in Punkt „9.1. Verbrennungsluftseiti-
ger Anschluss" beschrieben, zu erstellen.
Es sind keine Vertiefungen oder Ähnliches
vorgesehen. Der seitliche Mindestabstand
muss eingehalten werden.
D 20
innenliegendes Dämmset
