Nachdem alle Maße kontrolliert und angepasst sind, zuerst das hintere
Element des Feuertisches auflegen. Anschließend den Feuertisch vorsichtig
unter den Schweller schieben.

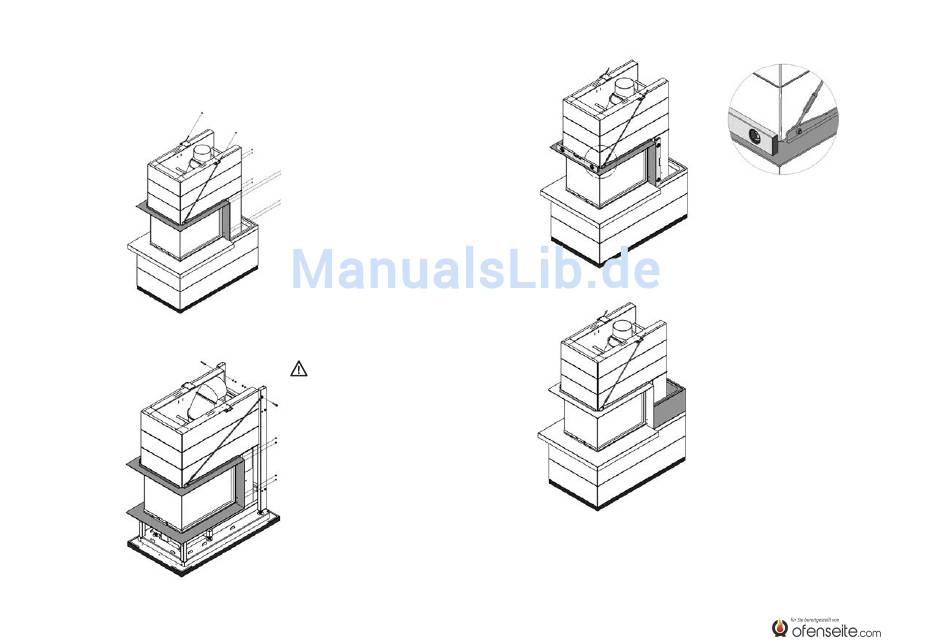

Zur weiten Montage der Betonelemente,
ist die 5-seitige Blende wieder zu mon-
tieren. (Bei der Version ohne Feuertisch
ist die Blende 8-seitig.) Dazu die an der
Blende befestigten Gewindestangen in
die dafür vorgesehenen Aufnahmen an
der Blendenhalterung einführen und mit
den zugehörigen Muttern befestigen.
(Beispiel am SIM 1/3/Arte U-70h-4S)
Die Zugstangen der zugehörigen
Blende werden beim Montieren
nicht in die flachen Aufnahme auf
der Haube eingeschraubt, sondern
mit separat beigelegten Haltern am
SIM T3S Tragrahmen befestigt.
D 40
Mit z.B. einer Wasserwaage prüfen, ob
die Blende gerade positioniert ist. Ggf.
die Ausrichtung mithilfe der Muttern an
der Aufhängung vornehmen.
Jetzt die weiteren Betonelemente
vorsichtig, langsam und gleichmäßig
montieren.
Immer auf obenliegende Nut und unten-
liegende Feder achten!
