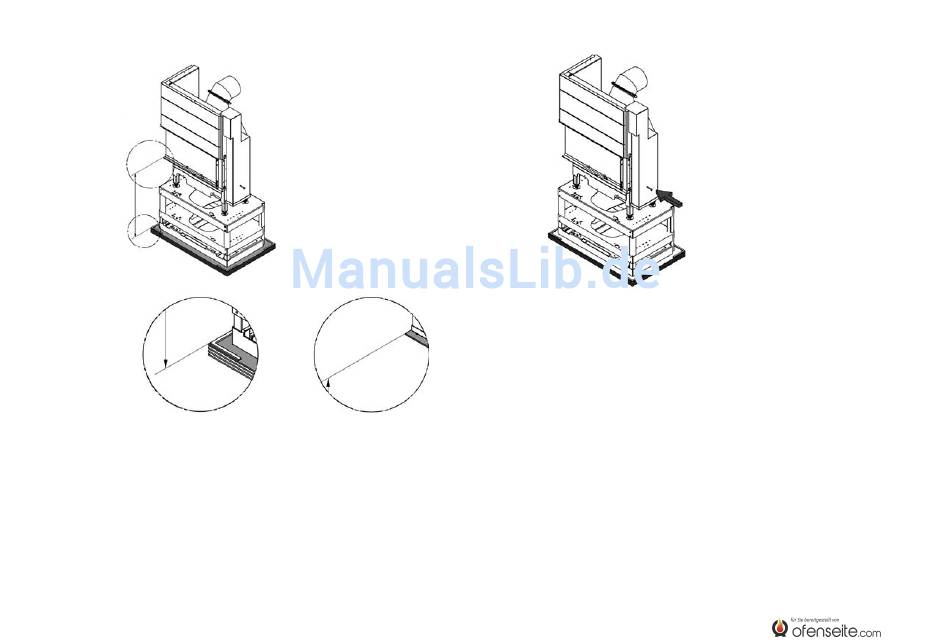

Das Abstandsmaß bezieht sich auf die
Oberkante der oberen Lamelle des
Podestes, bis Oberkante des Schwellers
und ist für Ihre Brennzelle der oben ste-
henden Tabelle zu entnehmen!
Oberkante oberste Lamelle
Wir empfehlen die horizontalen und vertikalen Fluchten zur Ausrichtplatte
nochmals zu überprüfen. Ist die Kollinearität und die korrekte Höhe der
Brennzelle zum Podest dann sicher gestellt, sind beide Muttern der Stellfüße
miteinander zu kontern.
Oberkante Schweller
D 32
Die Feststellschraube, die bei hoch-
schiebbaren Brennzellen an dem/den
Gewichtsschacht/en befestigt ist und
die Gegengewichte hält, mit einem
Schraubenschlüssel der Schlüsselweite
13 lösen und entnehmen. Vor dem mon-
tieren des ersten Betonelementes ist der
einwandfreie Lauf der hochschiebbaren
Feuerraumtür zu überprüfen.
Das Heben und Positionieren der Betonelemente, wie in den folgen
den Schritten beschrieben, ist aufgrund des Gewichtes mit mindes
tens zwei erwachsenen Personen auszuführen!
Bitte achten Sie stets auf die Lage der Betonsteine, sodass die Feder des
oberen Steines immer in die Nut des unteren Steines greift. Dabei gilt: Die
Federseite jedes Betonsteines ist stets die Unterseite!
