Spartherm SIM Montageanleitung Seite 15

Brennbbare oder zu schützende Anbauwände, die im Strahlungsbereich
der Frontscheibe liegen, müssen geschützt werden. Dies kann durch die
Verwendung von nicht brennbaren Materialien oder durch den Einsatz eines
beidseitig hinterlüfteten Strahlungsschutzes (S) an der brennbaren oder zu
schützenden Anbauwand realisiert werden.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A A*
SIM Mini 2LRh-4S 50 mm 0* mm
SIM Varia 2L-55h-4S 55 mm 0* mm
SIM Varia 2R-55h-4S 55 mm 0* mm
SIM Varia AS-2Lh-4S 50 mm 0* mm
SIM Varia AS-2Rh-4S 50 mm 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage und entsprechender Vormauerung mit Dämmung!
Siehe Punkt „11.1.2 SIM wandbündig" und „11.1.3 SIM wandbündig
deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
Mindestabstand B zur
seitlichen Wand / zu seitlichen Bauteilen
brennbar nicht brennbar
50 mm 0* mm
55 mm 0* mm
55 mm 0* mm
50 mm 0* mm
50 mm 0* mm
D 15
Brennzellen mit U­förmiger Feuerraumscheibe

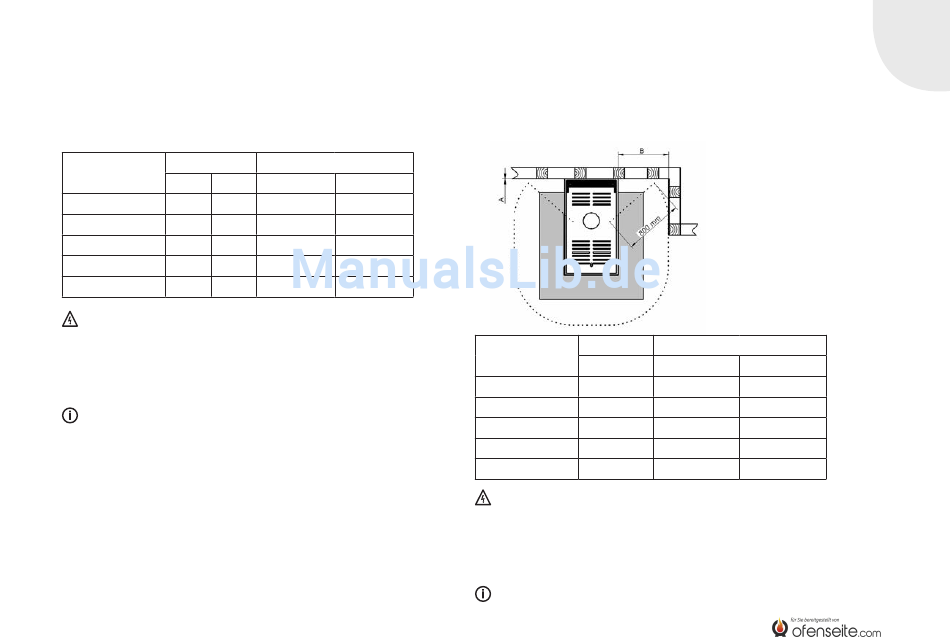

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Arte U-70h-4S und gilt exemplarisch für jede SIM-Kaminanlage mit
U-förmiger Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A*
SIM Arte 3RL-60h-4S 0* mm
SIM Arte 3RL-80h-4S 0* mm
SIM Arte 3RL-100h-4S 0* mm
SIM Arte U-50h-4S 0* mm
SIM Arte U-70h-4S 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage und entsprechender Vormauerung mit Dämmung!
Siehe Punkt „11.1.2 SIM wandbündig" und „11.1.3 SIM wandbündig
deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
Mindestabstand B zur
seitlichen Wand / zu seitlichen Bauteilen
brennbar nicht brennbar
645 mm 150 mm
655 mm 150 mm
660 mm 150 mm
575 mm 150 mm
950 mm 150 mm
D
