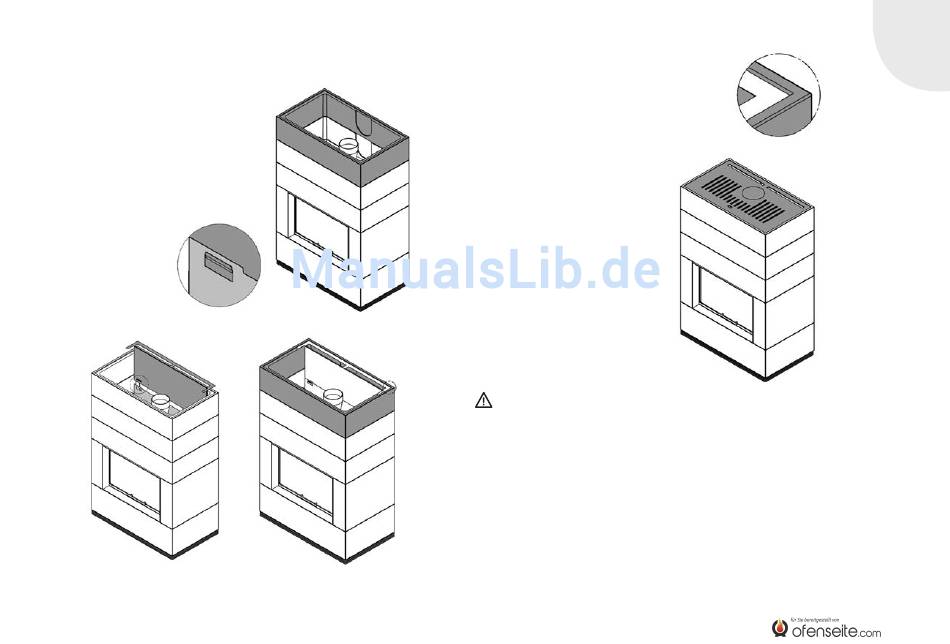

Als nächstes wird ein weiteres Betonelement aufgesetzt.
Anschließend den oberen Teil des Strahl-
schutzbleches hinter die Brennzelle in die
SIM-Kaminanlage einlegen. Dabei die am
oberen Teil enthaltenen Laschen durch
die rechteckigen Ausklinkungen des unte-
ren Strahlschutzbleches ziehen und das
gesamte Strahlschutzblech in die Nut des
Betonelementes einhängen.
Es ist darauf zu achten, dass die Aufnahme des Strahl-
schutzbleches bündig in der Nut liegt, da sonst die
Lüftungsschlitze der Topplatte verdeckt werden!
Zum Schluss die Topplatte in die Nut des
oberen Betonelementes einlegen. Die
Aussparung zum Öffnen bzw. Schließen
der Zuluft ist dabei nach vorne gerichtet.
Die SIM Kaminanlage erst nach ca. 1 Woche Trocknungszeit das erste
Mal befeuern.
13.2 SIM MIT L-FÖRMIGER FEUERRAUMSCHEIBE
Folgende Aufbaureihenfolge wird am Beispiel des SIM 3/2/Varia AS-2Lh-4S
dargestellt und gilt exemplarisch für alle Brennzellen mit gerader, hoch-
schiebbarer, Feuerraumtür. Die in den einzeln auszuführenden Arbeitsschrit-
ten benötigten Bauteile sind jeweils grau markiert.
Das Podest ist an den bestimmungsgemäßen Ort zu platzieren und anhand
der Stellfüße, mit einem Maulschlüssel SW24, waagerecht im 90° Winkel
auszurichten.
