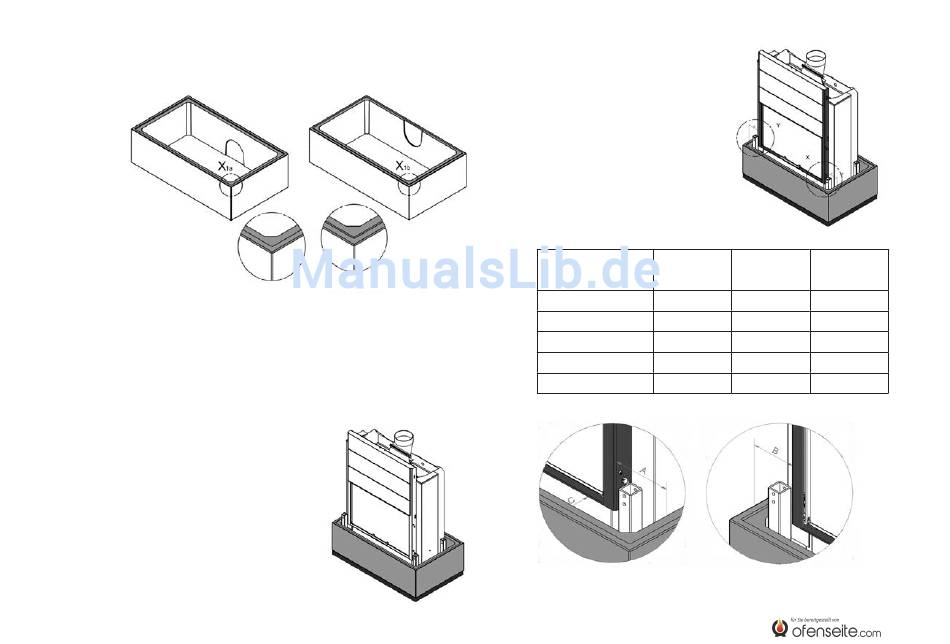

Beispiel am untersten Betonelement, welches auf dem Podest aufliegt
(links: Betonelement von oben | rechts: Betonelement von unten).
Detail X
1a
Hinweis: Die erste Zahl im Namen nach SIM, zeigt an, wie viele Betonele-
mente unterhalb, die Zahl nach dem ‚/' wie viele Betonelemente oberhalb
des Brennraumes und zu montieren sind.
Beispiel hier: SIM 1/3/Varia M-80h-4S GET heißt, es ist 1 Betonmodule
unter- und 3 Module oberhalb des Brennraumes zu montieren.
Nun das erste Betonelement vorsich-
tig über die Brennzelle heben und auf
beiden Seiten gleichzeitig und langsam
herab lassen.
Detail X
1b
D 26
Um den folgenden Aufbau der Betonele-
mente problemlos fortzuführen, sind die
Abstände vom ersten Betonelement zum
Schweller (Maß C), bzw. zum Türrahmen
(Maß A und B) zu überprüfen. Für die
einzuhaltenden Maße siehe nachfol-
gende Tabelle.
Maß/
A
Brennzelle
Varia AS-4S-2
138 mm
Varia AS-4S-2 RLU
138 mm
Varia ASh-4S-2
86 mm
Varia M-60h-4S GET
131 mm
Varia M-80h-4S GET
129 mm
B
C
133 mm
8,7 mm
133 mm
8,7 mm
86 mm
79,5 mm
131 mm
81,1 mm
129 mm
81,1 mm
