Ergeben der vordere Schweller und die Ausrichtplatte eine Flucht, so steht
die Brennzelle nach vorne hin gerade. Ist dem nicht der Fall, ist die Brenn-
zelle so zu verschieben, dass zwischen Schweller und Ausrichtplatte eine
Flucht entsteht.
SIM ohne Feuertisch
Brennzelle/ Arte Arte
SIM 3RL­60h­4S 3RL­80h­4S
1/3 345 mm 345 mm
2/3 550 mm 550 mm
3/3 815 mm 815 mm

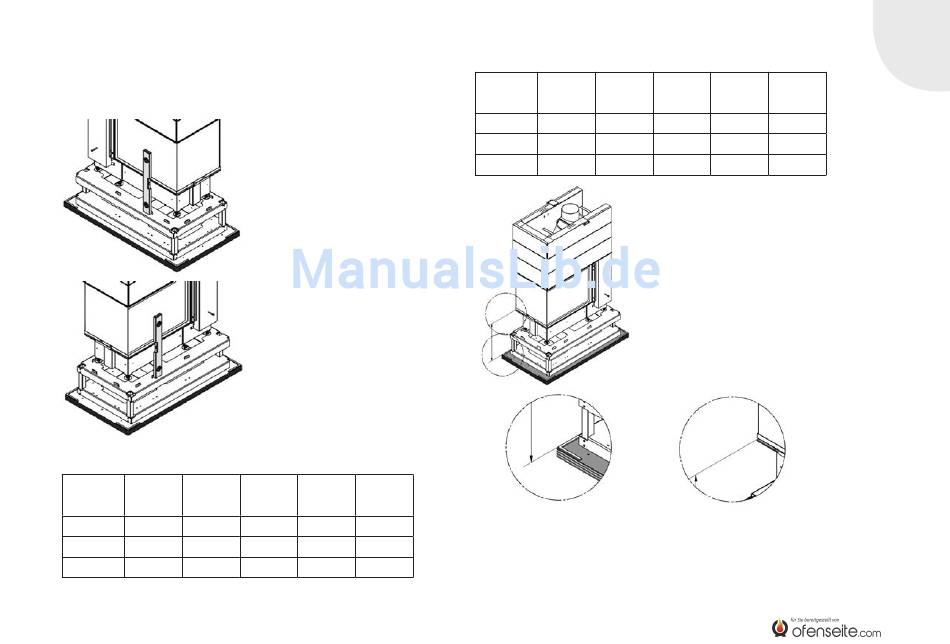

Die Brennzelle jetzt seitlich links
ausrichten. Dazu die Flucht der
vertikalen Ausrichtplatten zum seit-
lichen Schweller überprüfen. Ggf.
die Flucht durch Ein- oder Ausdre-
hen der Stellfüße an der Brennzelle
herstellen. Dazu einen Schrauben-
schlüssel mit der Schlüsselweite 24
verwenden.
Selbiges auf der rechten Seite.
Als nächstes muss der Abstand vom
Schweller zum Podest genau einge-
stellt werden, damit die Betonele-
mente richtig positioniert werden
können. Die Höhen unterscheiden
sich in der Anzahl der Betonmodule
und in der Variante mit Feuertisch.
Arte Arte Arte
3RL­100h­4S U­50h­4S U­70h­4S
345 mm 345 mm 345 mm
550 mm 550 mm 550 mm
815 mm 815 mm 815 mm
SIM mit Feuertisch
Brennzelle/ Arte
SIM 3RL­60h­4S 3RL­80h­4S
1/2/T 398 mm 398 mm
2/2/T 602 mm 602 mm
3/2/T 868 mm 868 mm
Oberkante oberste Lamelle
Wir empfehlen die horizontalen und vertikalen Fluchten zur Ausrichtplatte
nochmals zu überprüfen. Ist die Kollinearität und die korrekte Höhe der
Brennzelle zum Podest dann sicher gestellt, sind beide Muttern der Stellfüße
miteinander zu kontern.
D 37
Arte Arte Arte Arte
3RL­100h­4S U­50h­4S U­70h­4S
397 mm 397,5 mm 397,5 mm
602 mm 602,5 mm 602,5 mm
867 mm 867,5 mm 867,5 mm
Das Abstandsmaß bezieht sich auf die
Oberkante der oberen Lamelle des
Podestes, bis Oberkante des Schwellers
und ist für Ihre Brennzelle der oben ste-
henden Tabelle zu entnehmen!
Oberkante Schweller
