13. AUFBAUREIHENFOLGE
13.1 SIM MIT GERADER FEUERRAUMSCHEIBE
Folgende Aufbaureihenfolge wird am Beispiel der SIM 1/3/Varia M-80h-4S
GET dargestellt und gilt exemplarisch für alle Brennzellen mit gerader, hoch-
schiebbarer, Feuerraumtür.

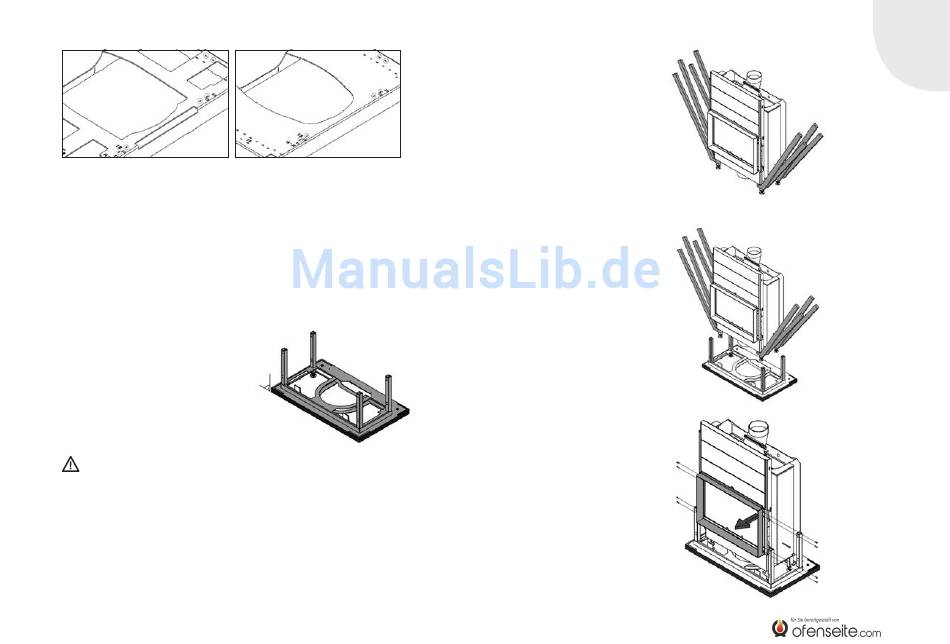

Das Podest ist an den bestimmungs-
gemäßen Ort zu platzieren und anhand
der Stellfüße, mit einem Maulschlüssel
SW24, waagerecht im 90° Winkel
auszurichten.
Einzuhaltende Abstände zur hinteren Anbauwand beachten! Siehe
Punkt „11. Brandschutz Aufbausituationen".
SIM 2/2/Varia AS-2Lh-4S
SIM 3/2/Varia AS-2Lh-4S
D 23
Anschließend die Brennzelle, z.B. mit
Tragegurten, die um die Vierkantrohre
der Stellfüße gelegt werden, langsam
und vorsichtig in auf das Podest heben.
Beim Einlassen darauf achten, dass
die her vorstehenden Vierkantrohre
des Podestes, die Brennzelle nicht
beschädigen.
Zum lotrechten ausrichten der Brenn-
zelle ist der Schweller die Bezugskante.
Um diesen zu erreichen, muss die Blende
demontiert werden. Seitlich der Blende
sind je vier Gewindestifte angebracht,
die mit Muttern in der vorgesehenen
Blendenhalterung befestigt sind. Die
insgesamt acht Muttern sind mit einem
Schraubenschlüssel der Schlüsselweite
10 zu lösen. Danach ist die Blende vor-
sichtig nach vorne zu entnehmen und an
