Achtung:
Bei den Modelltypen
• SIM Varia AS-4S-2 und SIM Varia AS-4S-2 RLU
• SIM Varia ASh-4S-2
• SIM Varia AS-2Lh-4S
• SIM Varia AS-2Rh-4S
sind für den Abgasanschluss nach hinten jeweils zwei asymmetrische Ver-
tiefungen im Betonelement eingelassen. Errichten Sie die SIM-Kaminanlage
zum Varia AS-4S-2 / RLU oder Varia ASh-4S-2 ist nur der Abgang nach
hinten und nicht seitlich vorgesehen. Demnach ist der Ausschnitt anhand
der kleineren Vertiefung vorzunehmen.

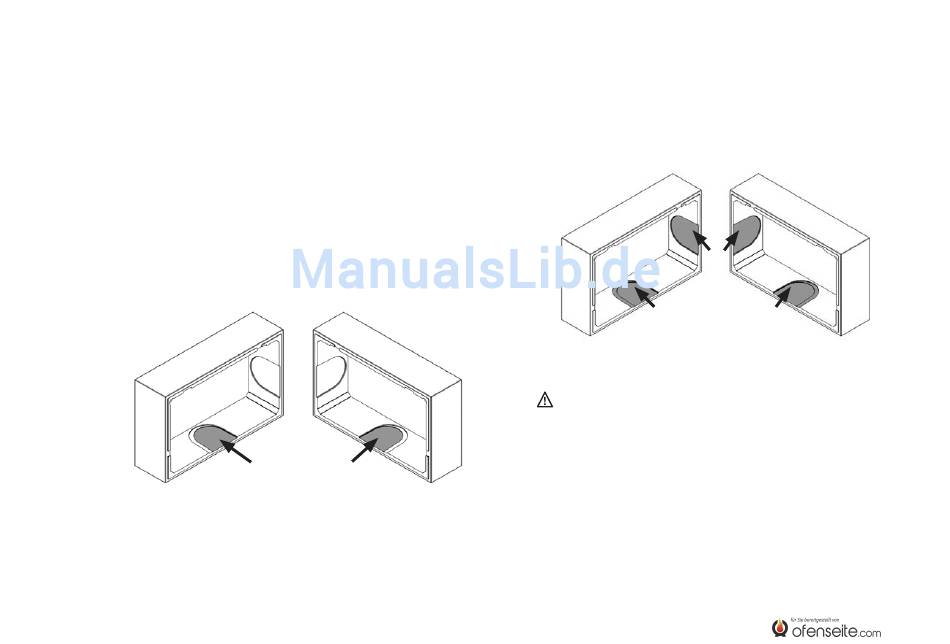

Betonelemente zur Modellreihe SIM Varia AS
Ausschnitt für
SIM Varia AS-4S-2 / RLU
und SIM Varia ASh-4S-2
Wird die SIM-Kaminanlage um die Brennzelle Varia AS-2Lh-4S oder Varia
AS-2Rh-4S gebaut, muss der Ausschnitt entlang der größeren Vertiefung
im Betonelement erstellt werden. Bei dieser Modellreihe kann der Abgasan-
schluss entweder nach hinten oder seitlich ausgeführt werden.
Betonelemente zur Modellreihe SIM Varia AS
SIM Varia AS-4S-2 / RLU
und SIM Varia ASh-4S-2
Bitte beachten Sie immer nur einen Ausschnitt für den Abgasanschluss
im Betonelement auszuschneiden. Niemals zwei Teile aussägen!
10. BRANDSCHUTZ
Bei Aufstellung der SIM-Kaminanlage sind den brandschutztechnischen
Angaben dieser Anleitung Folge zu leisten. Alle angegebenen Abstände sind
Mindestabstände, deren Einhaltung zu beachten ist.
D 10
Ausschnitt für
