Spartherm SIM Montageanleitung Seite 34

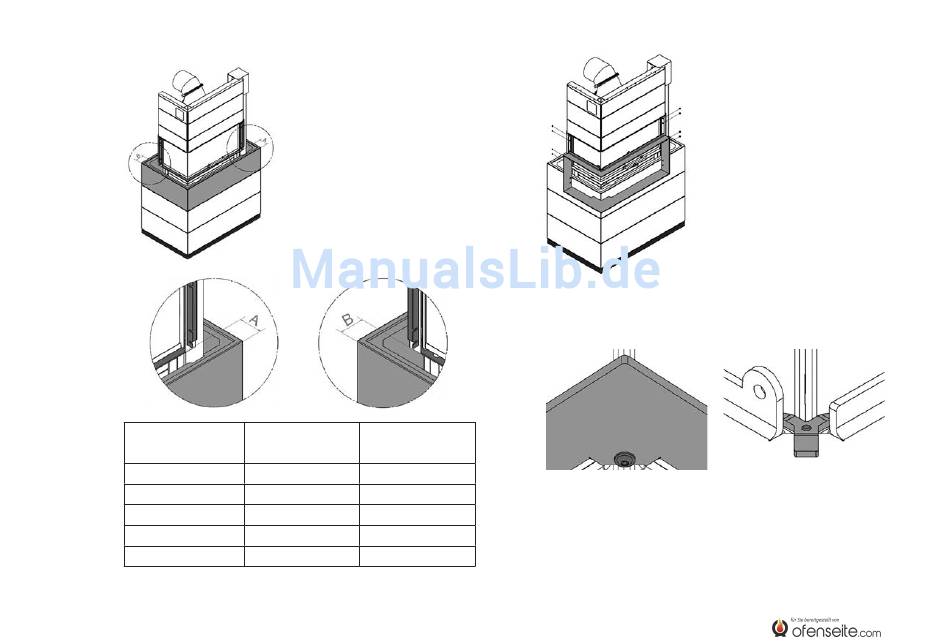

Um den folgenden Aufbau der Beton-
elemente problemlos fortzuführen, sind
die Abstände vom Betonelement zum
Schweller (Maß A und B) zu überprüfen.
Für die einzuhaltenden Maße siehe fol-
gende Tabelle.
Maß/
A
Brennzelle
Mini 2LRh-4S 88,5 mm
Varia 2L-55h-4S 88,8 mm
Varia 2R-55h-4S 88,8 mm
Varia AS-2Lh-4S 86 mm
Varia AS-2Rh-4S 86 mm
Das Beispiel zeigt eine 2L Brennzelle. Für eine 2R Brennzelle gelten die Maße spiegelverkehrt!
B
88,5 mm
Ansicht Stellschraube von unten
88,8 mm
88,8 mm
86 mm
86 mm
D 34
Zur weiten Montage der Betonele-
mente, ist die 6-seitige Blende wieder
zu montieren. Dazu die an der Blende
befestigten Gewindestangen in die
dafür vorgesehenen Aufnahmen an der
Blendenhalterung einführen und mit den
zugehörigen Muttern befestigen.
Mit z.B. einer Wasserwaage prüfen,
ob die Blende gerade positioniert ist.
Falls nicht die Ausrichtung an der Stell-
schraube mit einem Inbusschlüssel 4
mm nachjustieren. Die Stellschraube
ist unterhalb der oberen Blendenleiste
positioniert.
Ansicht Stellschraube von oben
