Spartherm SIM Montageanleitung Seite 19

Brennzellen mit gerader Feuerraumscheibe

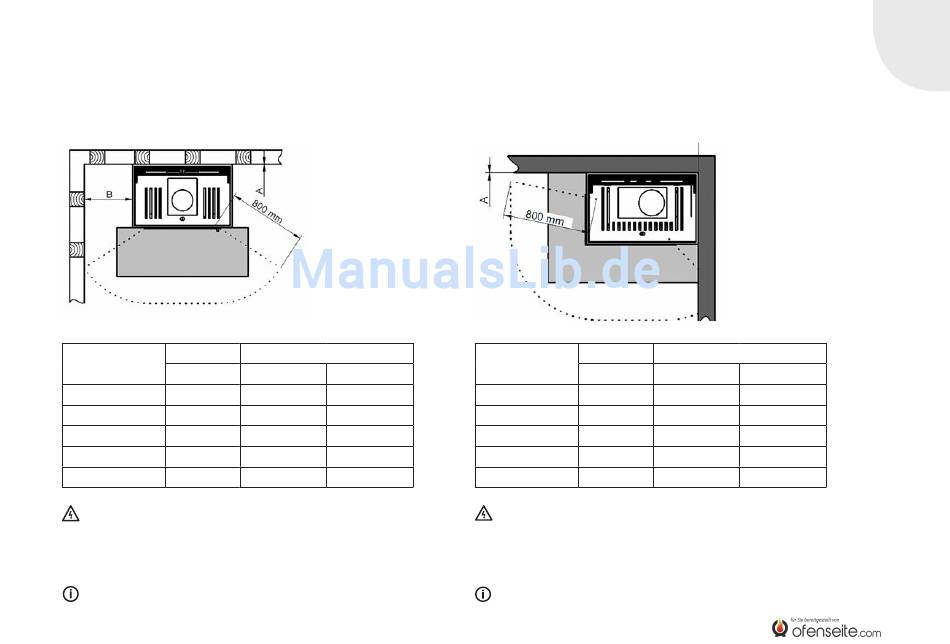

Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Varia AS-4S-2 und gilt exemplarisch für jede SIM-Kaminanlage mit gerader
Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A*
SIM Varia AS-4S-2 0* mm
SIM Varia AS-4S-2 RLU 0* mm
SIM Varia ASh-4S-2 0* mm
SIM Varia M-60h-GET-4S 0* mm
SIM Varia M-80h-GET-4S 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage! Siehe Punkt „11.2.2 SIM deckenbündig" und
„11.2.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
Mindestabstand B zur
seitlichen Wand / zu seitlichen Bauteilen
brennbar nicht brennbar
340 mm 0* mm
340 mm 0* mm
340 mm 0* mm
290 mm 0* mm
330 mm 0* mm
Brennzellen mit L­förmiger Feuerraumscheibe
Die Abbildung zeigt eine mögliche Aufbausituation der SIM-Kaminanlage
Varia AS-2Lh-4S und gilt exemplarisch für jede SIM-Kaminanlage mit
L-förmiger Feuerraumscheibe.
Abstand zur
Spartherm
hinteren Wand
Installation Modules
A*
SIM Mini 2LRh-4S 0* mm
SIM Varia 2L-55h-4S 0* mm
SIM Varia 2R-55h-4S 0* mm
SIM Varia AS-2Lh-4S 0* mm
SIM Varia AS-2Rh-4S 0* mm
* Wandbündige Aufbausituation
Nur zulässig bei Verwendung des Strahlschutzbleches innerhalb der
SIM-Kaminanlage! Siehe Punkt „11.2.2 SIM deckenbündig" und
„11.2.3 SIM wandbündig deckenbündig"!
Maßangaben gelten ab Außenkante des Betonelementes.
D 19
Mindestabstand B zur
seitlichen Wand / zu seitlichen Bauteilen
brennbar nicht brennbar
180 mm 0* mm
245 mm 0* mm
245 mm 0* mm
240 mm 0* mm
240 mm 0* mm
D
