Spartherm SIM Montageanleitung Seite 31

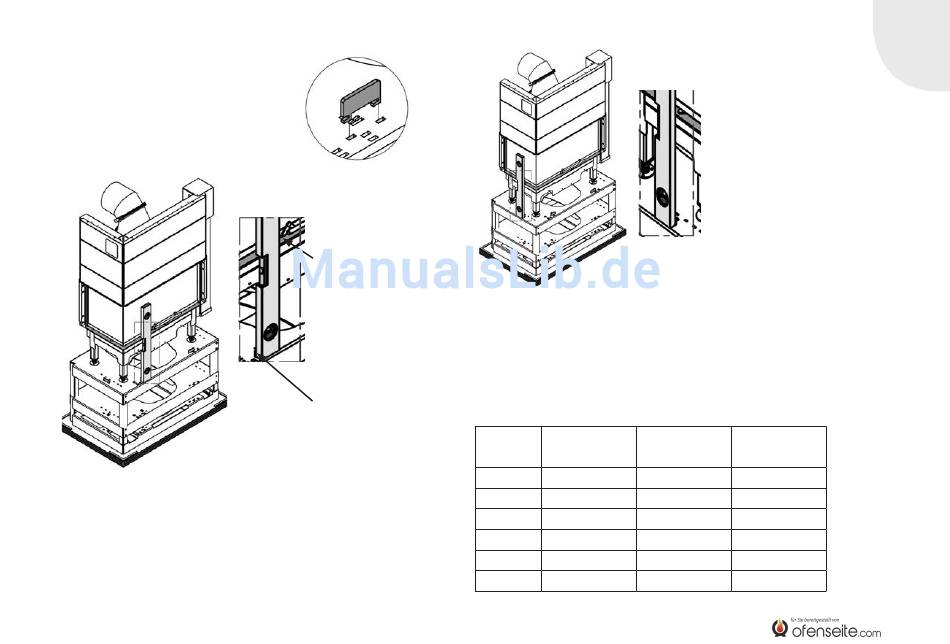

Anschließend die Ausrichtplättchen in das Podest
einsetzen. Eine wird vertikal und die anderen
beiden horizontal positioniert. So lässt sich die
Brennzelle, wie nachfolgend erklärt, passend
ausrichten.
Ergeben der vordere Schweller und die Ausrichtplatte eine Flucht, so steht
die Brennzelle nach vorne hin gerade. Ist dem nicht der Fall, ist die Brenn-
zelle so zu verschieben, dass zwischen Schweller und Ausrichtplatte eine
Flucht entsteht.
Schweller
Die Brennzelle jetzt seitlich ausrichten. Dazu die Flucht der vertikalen
Ausrichtplatte zum seitlichen Schweller überprüfen. Ggf. die Flucht durch
Ein- oder Ausdrehen der Stellfüße an der Brennzelle herstellen. Dazu einen
Schraubenschlüssel mit der Schlüsselweite 24 verwenden.
Als nächstes muss der Abstand vom Schweller zum Podest genau eingestellt
werden, damit die Betonelemente richtig positioniert werden können.
Ausrichtplatte
Brennzelle/
SIM
D 31
Varia Varia
2L/2R­55h­4S AS­2Lh/2Rh­4S
1/2 - 283 mm
2/2 - 548 mm
3/2 - 813 mm
1/3 345 mm
2/3 550 mm
3/3 815 mm
Mini
2LRh­4S
344 mm
549 mm
814 mm
- -
- -
- -
D
