9. ZUKUFT- UND ABGASANSCHLUSS
9.1 VERBRENNUNGSLUFTSEITIGER ANSCHLUSS
Brennzellen der SIM-Kaminanlage können die Verbrennungsluft entweder
direkt über den Raum durch den lamellenförmigen Aufbau des Podestes
oder über einen Kanal von außen beziehen
Die SIM Varia AS-4S-2 RLU Kaminanlage muss ihre Verbrennungsluft
extern über einen Verbrennungsluftkanal beziehen, da ihr Betrieb raum-
luftunabhängig ist!
Beachten Sie bei der Auslegung der Verbrennungsluftversorgung die Hin-
weise der separat beigelegten Aufbauanleitung für Brennzellen. Wird die
Verbrennungsluft über einen Kanal von außen zugeführt, ist dieser wahl-
weise von unten oder von der Rückwand herzuführen. Bei der rückseitigen
Heranführung muss im unteren Betonelement ein Ausbruch erstellt werden.
Hierzu ist an der entsprechenden Position innenseitig im Betonmodul eine
Vertiefung eingelassen, die vor Aufbau der Kaminanlage ausgeschnitten
werden muss. Dazu wird eine dicke Styroporunterlage, Kreppklebeband,
eine Stichsäge mit Steinsägeblatt und eine grobe Feile benötigt. Gehen Sie
zur Herstellung des Ausbruchs wie folgt vor:

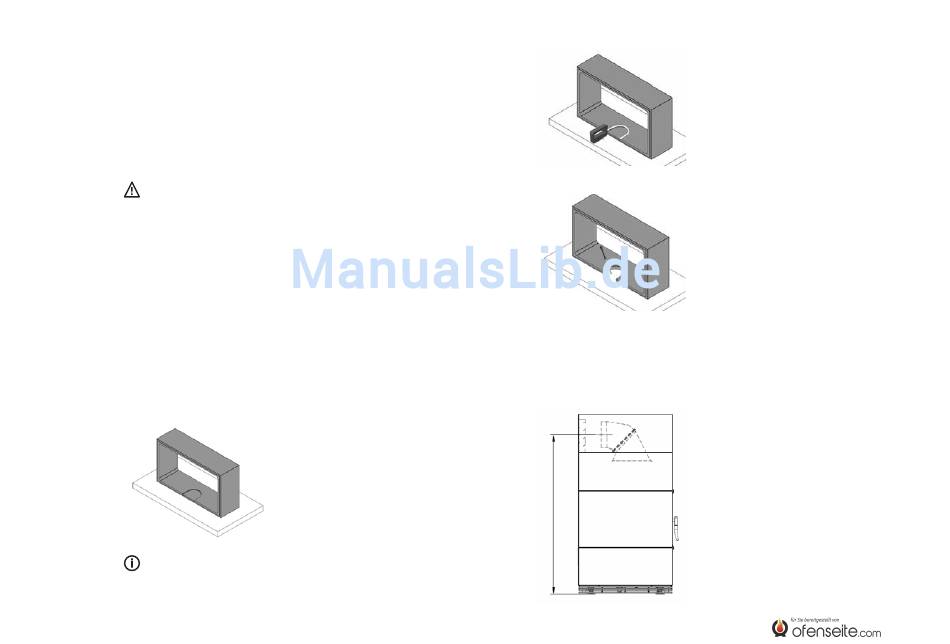

Legen Sie das untere Betonmodul der
SIM-Kaminanlage mit der Seite des zu
erstellenden Ausbruches auf eine dicke
Styroporunterlage. Somit wird verhin-
dert, dass das Ende des Sägeblattes den
Untergrund berührt.
Um das unkontrollierte Ausbrechen von Kanten zu vermeiden, empfiehlt
es sich die Ausbruchkontur mit einem Kreppklebeband zu schützen!
.
1)
D 8
Mit einer handelsüblichen Stichsäge
sägen Sie nun am Rand der eingelas-
senen Vertiefung umher. Wir empfehlen
Steinsägeblätter in die Stich säge einzule-
gen und eine geringe Vorschubgeschwin-
digkeit einzustellen. Der Ausschnitt ist in
Form von einem ‚U' herzustellen. Bitte
sägen Sie keinen Kreis aus!
Nach dem Sägen die Kanten mit einer
groben Feile vorsichtig glätten und die
Oberfläche ggf. mit Schleifflies säubern.
Für den Anschluss der externen Verbrennungsluft durch einen Verbren-
1)
nungsluftkanal von außen, muss ein separater Verbrennungsluftstutzen
bestellt werden!
9.2 ABGASANSCHLUSS AN DEN SCHORNSTEIN
Die SIM-Kaminanlagen können entweder
durch die Topplatte nach oben oder durch
einen Ausbruch im Betonelement nach
hinten an den Schornstein angeschlossen
werden.
