einem geeigneten Platz zu lagern. Achten Sie darauf, dass die Blende bei
diesem Schritt keine Kratzer oder andere Beschädigungen davon trägt.
Beim SIM Varia AS-4S-2 und SIM Varia AS-4S-2 RLU befinden sich
die zu lösenden Schrauben der zwei einzelnen Steckblenden ober- und
unterhalb der Türzage.

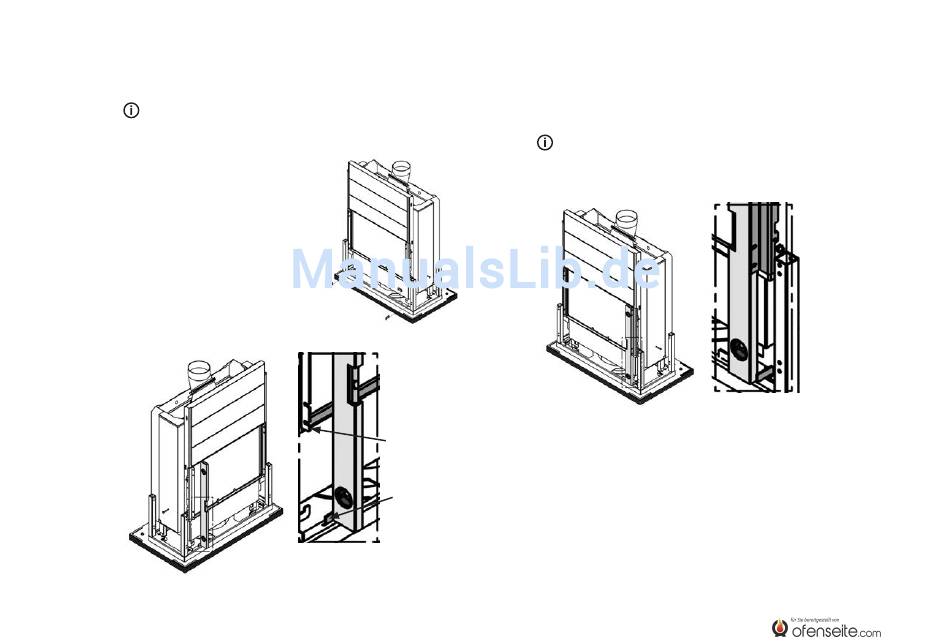

Anschließend die Ausrichtplättchen in
das Podest einsetzen. Zwei werden ver-
tikal und die anderen beiden horizontal
positioniert. So lässt sich die Brennzelle,
wie nachfolgend erklärt, die Brennzelle
passend ausrichten.
Ergeben Schweller und die Ausrichtplatte eine Flucht, so steht die Brenn-
zelle nach vorne hin gerade. Ist dem nicht der Fall, ist die Brennzelle so
zu verschieben, dass zwischen Schweller und Ausrichtplatte eine Flucht
entsteht.
Beim SIM Varia AS-4S-2 und der RLU Variante (Brennzelle mit schwenk-
barer Tür) erfolgt die Ausrichtung am Korpus. Die seitliche Außenkante
des Mantels (Der Teil des Korpuses, an dem die Rippen befestigt sind.)
läuft in einer Flucht zur Ausrichtplatte im Podest.
Die Brennzelle jetzt seitlich ausrichten. Dazu die Flucht der vertikalen Aus-
Schweller
richtplatte zur Blendenhalterung überprüfen. Ggf. die Flucht durch Ein- oder
Ausdrehen der Stellfüße an der Brennzelle herstellen. Dazu einen Schrau-
benschlüssel mit der Schlüsselweite 24 verwenden.
Ausrichtplatte
Als nächstes muss der Abstand vom Schweller zum Podest genau eingestellt
werden, damit die Betonelemente richtig positioniert werden können.
D 24
