Die Platzierung des Zuluftgitters ist so zu wählen, dass zwischen Ober-
kante des Gitters und Decke ein Abstand von 500 mm besteht!

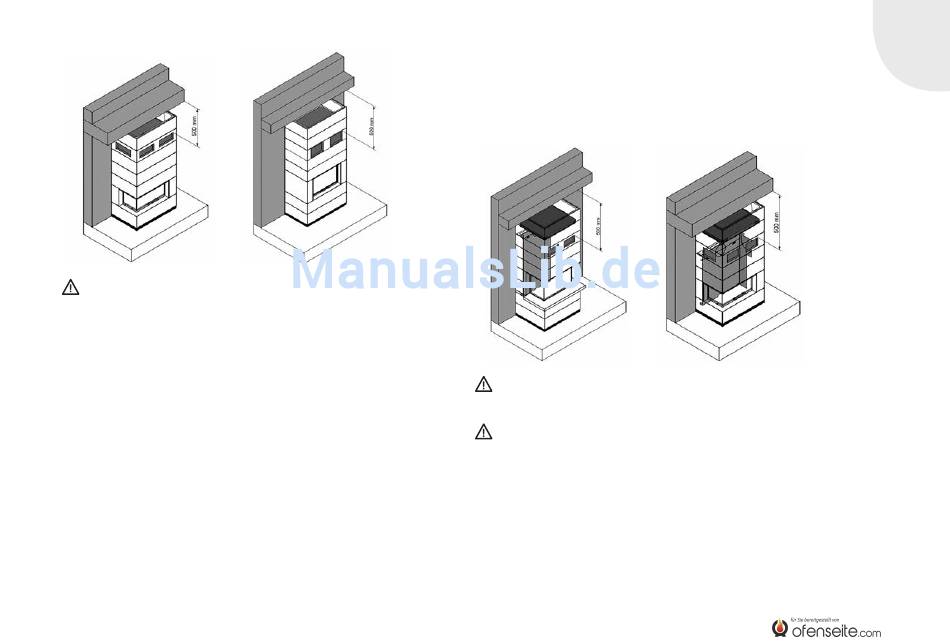

11.2.3 SIM WANDBÜNDIG DECKENBÜNDIG
Die Aufbausituation ist an einer hinteren nicht brennbaren und nicht
zu schützenden Wand dargestellt.
Wird die Kaminanlage wandbündig und zugleich mit Erweiterungsmodulen
deckenbündig installiert, ist das Strahlschutzblech in die SIM-Kaminanlage
einzusetzen. Auch sind Zuluftgitter für den Warmluftaustritt der Kaminan-
lage, in die Betonelemente einzusetzen. Die Größe des Zuluftquerschnittes
für Ihre Brennzelle entnehmen Sie bitte dem Punkt „technische Daten"
der separat beigelegten Aufbauanleitung für Brennzellen. Dazu benötigte
Ausschnitte in dem Betonelement sind selbstständig, nach Anleitung wie in
Punkt „9.1. Verbrennungsluftseitiger Anschluss" beschrieben, zu erstellen.
Es sind keine Vertiefungen oder Ähnliches vorgesehen. Ebenfalls ist eine
obere Dämmplatte aus Calciumsilikat mit einer Stärke von 60 mm in die
Kaminanlage einzusetzen, die die Heizkammer von oben dämmt und somit
die Decke schützt. Diese ist optional und inklusive Aufhängungsvorrichtung
bei uns erhältlich.
Die Platzierung des Zuluftgitters ist so zu wählen, dass zwischen Ober-
kante des Gitters und Decke ein Abstand von 500 mm besteht!
Einzuhaltende Abstände zu seitlichen Wänden entnehmen Sie bitte dem
Punkt „11.2.1 SIM Kaminanlage".
D 21
