Spartherm SIM Montageanleitung Seite 39

Beispiel hier:
SIM 2/3/T/Arte U-70h-4S heißt, es sind 2 Betonmodule unter- und 3 Module
oberhalb des Brennraumes zu montieren. Das T bedeutet, dass nach dem
zweiten unteren Betonmodul ein Feuertisch aufgelegt wird.

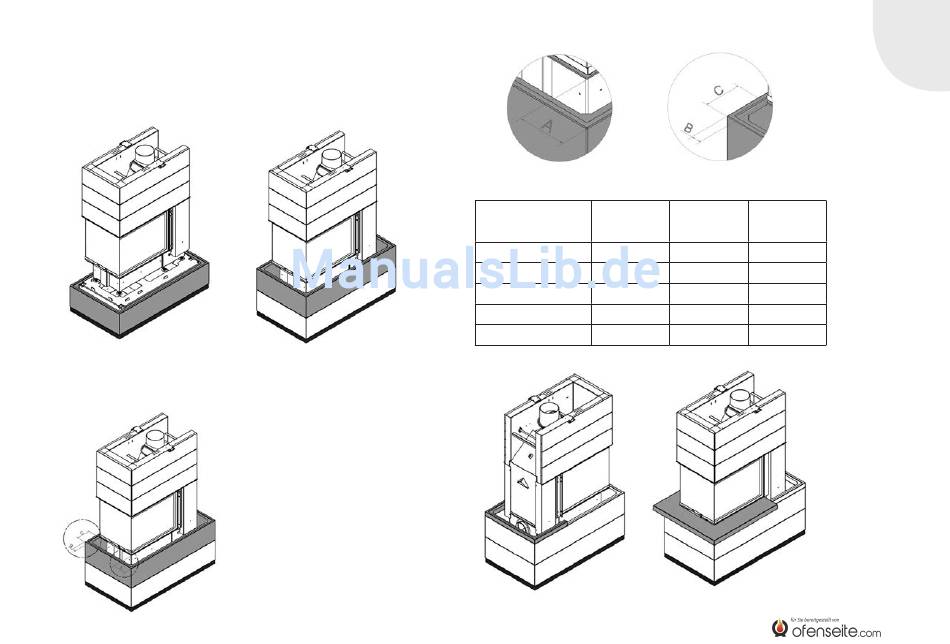

Nun die ersten beiden Betonelement vorsichtig über die Brennzelle heben
und auf beiden Seiten gleichzeitig und langsam herablassen.
Um den folgenden Aufbau der Beton-
elemente problemlos fortzuführen, sind
die Abstände vom zweiten Betonelement
zum seitlichen Schweller (Maß A und B),
bzw. zum vorderen Schweller (Maß C)
zu überprüfen. Für die einzuhaltenden
Maße siehe nachfolgende Tabelle.
Maß/
Brennzelle
Arte 3RL-60h-4S
Arte 3RL-80h-4S
Arte 3RL-100h-4S
Arte U-50h-4S
Arte U-70h-4S
D 39
A B C
110 mm 110 mm 119,2 mm
110 mm 110 mm 129,2 mm
110 mm 110 mm 119,2 mm
109,5 mm 109,5 mm 110 mm
109,5 mm 109,5 mm 109,5 mm
D
