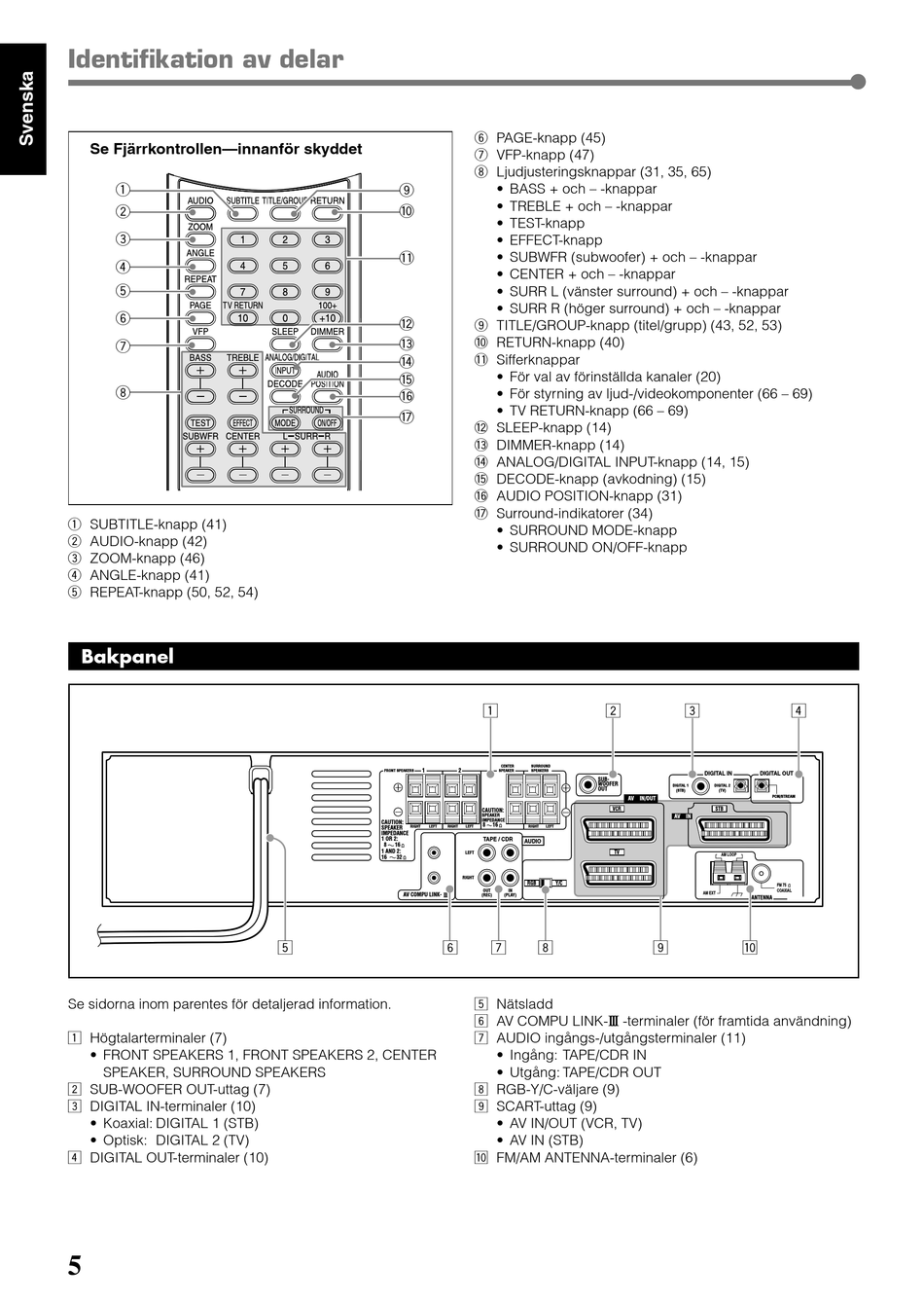

Identifikation av delar
Se Fjärrkontrollen—innanför skyddet
1
2
3
4
5
6
7
8
1 SUBTITLE-knapp (41)
2 AUDIO-knapp (42)
3 ZOOM-knapp (46)
4 ANGLE-knapp (41)
5 REPEAT-knapp (50, 52, 54)

Bakpanel

Se sidorna inom parentes för detaljerad information.
1 Högtalarterminaler (7)
• FRONT SPEAKERS 1, FRONT SPEAKERS 2, CENTER
SPEAKER, SURROUND SPEAKERS
2 SUB-WOOFER OUT-uttag (7)
3 DIGITAL IN-terminaler (10)
• Koaxial: DIGITAL 1 (STB)
• Optisk: DIGITAL 2 (TV)
4 DIGITAL OUT-terminaler (10)
5
9
0
-
=
~
!
@
#
$
FRONT SPEAKERS 1
CAUTION:
RIGHT LEFT RIGHT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
AV COMPU LINK-
5 6
6 PAGE-knapp (45)
7 VFP-knapp (47)
8 Ljudjusteringsknappar (31, 35, 65)
• BASS + och – -knappar
• TREBLE + och – -knappar
• TEST-knapp
• EFFECT-knapp
• SUBWFR (subwoofer) + och – -knappar
• CENTER + och – -knappar
• SURR L (vänster surround) + och – -knappar
• SURR R (höger surround) + och – -knappar
9 TITLE/GROUP-knapp (titel/grupp) (43, 52, 53)
0 RETURN-knapp (40)
- Sifferknappar
• För val av förinställda kanaler (20)
• För styrning av ljud-/videokomponenter (66 – 69)
• TV RETURN-knapp (66 – 69)
= SLEEP-knapp (14)
~ DIMMER-knapp (14)
! ANALOG/DIGITAL INPUT-knapp (14, 15)
@ DECODE-knapp (avkodning) (15)
# AUDIO POSITION-knapp (31)
$ Surround-indikatorer (34)
• SURROUND MODE-knapp
• SURROUND ON/OFF-knapp
1 2
CENTER SURROUND
2 SPEAKER SPEAKERS
SUB-
WOOFER
OUT
AV IN/OUT
VCR
CAUTION:
SPEAKER
IMPEDANCE
8 16
LEFT RIGHT LEFT
TAPE / CDR
AUDIO
TV
LEFT
RIGHT
RGB Y/C
OUT IN
(REC) (PLAY)
7 8
5 Nätsladd
6 AV COMPU LINK- -terminaler (för framtida användning)
7 AUDIO ingångs-/utgångsterminaler (11)
• Ingång: TAPE/CDR IN
• Utgång: TAPE/CDR OUT
8 RGB-Y/C-väljare (9)
9 SCART-uttag (9)
• AV IN/OUT (VCR, TV)
• AV IN (STB)
p FM/AM ANTENNA-terminaler (6)
3 4
DIGITAL IN DIGITAL OUT
DIGITAL 1 DIGITAL 2
(STB) (TV)
PCM/STREAM
STB
AV IN
AM LOOP
FM 75
COAXIAL
AM EXT
ANTENNA
9 p
