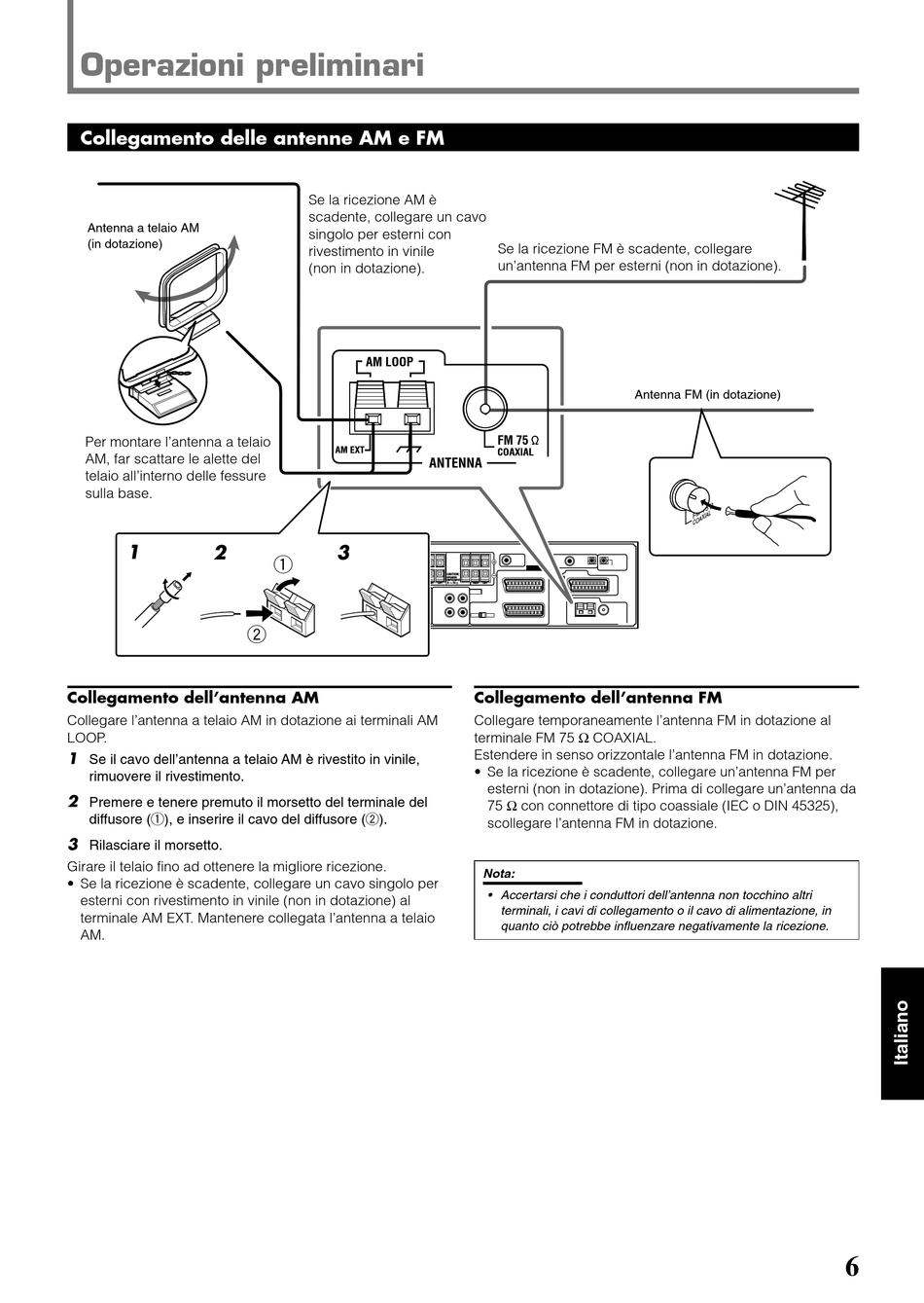

Operazioni preliminari

Collegamento delle antenne AM e FM

Antenna a telaio AM
(in dotazione)
Per montare l'antenna a telaio
AM, far scattare le alette del
telaio all'interno delle fessure
sulla base.
1 2
Collegamento dell'antenna AM
Collegare l'antenna a telaio AM in dotazione ai terminali AM
LOOP.
1
Se il cavo dell'antenna a telaio AM è rivestito in vinile,
rimuovere il rivestimento.
2
Premere e tenere premuto il morsetto del terminale del
diffusore (1), e inserire il cavo del diffusore (2).
3
Rilasciare il morsetto.
Girare il telaio fino ad ottenere la migliore ricezione.
• Se la ricezione è scadente, collegare un cavo singolo per
esterni con rivestimento in vinile (non in dotazione) al
terminale AM EXT. Mantenere collegata l'antenna a telaio
AM.
Se la ricezione AM è
scadente, collegare un cavo
singolo per esterni con
rivestimento in vinile
(non in dotazione).
AM LOOP
AM EXT
3
1
CAUTION:
RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
2
Se la ricezione FM è scadente, collegare
un'antenna FM per esterni (non in dotazione).
FM 75
COAXIAL
ANTENNA
CAUTION:
SPEAKER
IMPEDANCE
8 16
RIGHT LEFT RIGHT LEFT

Collegamento dell'antenna FM

Collegare temporaneamente l'antenna FM in dotazione al
terminale FM 75 Ω COAXIAL.
Estendere in senso orizzontale l'antenna FM in dotazione.
• Se la ricezione è scadente, collegare un'antenna FM per
esterni (non in dotazione). Prima di collegare un'antenna da
75 Ω con connettore di tipo coassiale (IEC o DIN 45325),
scollegare l'antenna FM in dotazione.
Nota:
• Accertarsi che i conduttori dell'antenna non tocchino altri
terminali, i cavi di collegamento o il cavo di alimentazione, in
quanto ciò potrebbe influenzare negativamente la ricezione.
Antenna FM (in dotazione)
6
