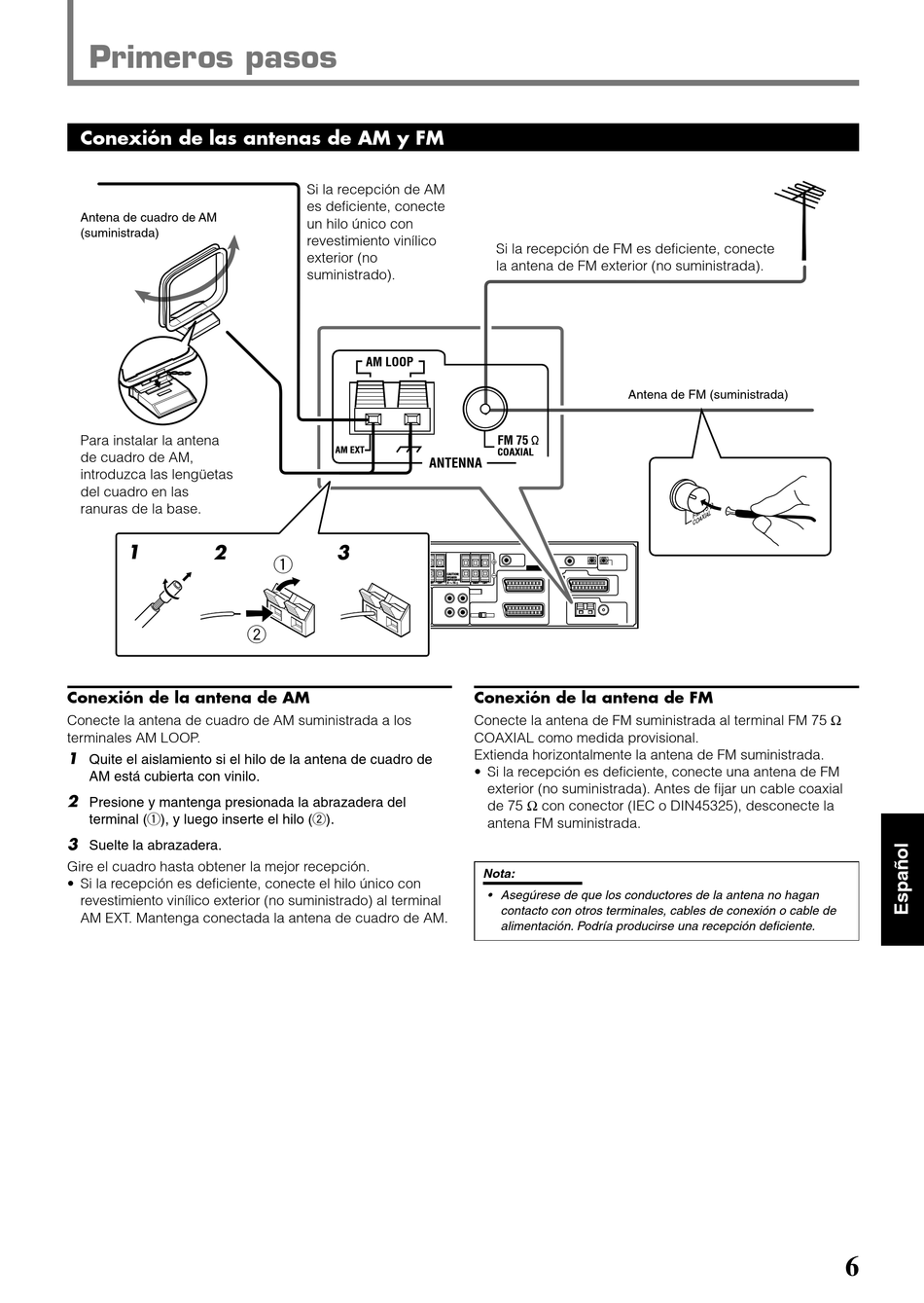

Primeros pasos

Conexión de las antenas de AM y FM
Antena de cuadro de AM
(suministrada)
Para instalar la antena
de cuadro de AM,
introduzca las lengüetas
del cuadro en las
ranuras de la base.
1
2
Conexión de la antena de AM
Conecte la antena de cuadro de AM suministrada a los
terminales AM LOOP.
1
Quite el aislamiento si el hilo de la antena de cuadro de
AM está cubierta con vinilo.
2
Presione y mantenga presionada la abrazadera del
terminal (1), y luego inserte el hilo (2).
3
Suelte la abrazadera.
Gire el cuadro hasta obtener la mejor recepción.
• Si la recepción es deficiente, conecte el hilo único con
revestimiento vinílico exterior (no suministrado) al terminal
AM EXT. Mantenga conectada la antena de cuadro de AM.
Si la recepción de AM
es deficiente, conecte
un hilo único con
revestimiento vinílico
exterior (no
suministrado).
AM LOOP
AM EXT
3
1
CAUTION:
RIGHT
LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8
16
1 AND 2:
16
32
2
Si la recepción de FM es deficiente, conecte
la antena de FM exterior (no suministrada).
FM 75
COAXIAL
ANTENNA
CAUTION:
SPEAKER
IMPEDANCE
8
16
RIGHT
LEFT
RIGHT
LEFT
Conexión de la antena de FM
Conecte la antena de FM suministrada al terminal FM 75 Ω
COAXIAL como medida provisional.
Extienda horizontalmente la antena de FM suministrada.
• Si la recepción es deficiente, conecte una antena de FM
exterior (no suministrada). Antes de fijar un cable coaxial
de 75 Ω con conector (IEC o DIN45325), desconecte la
antena FM suministrada.
Nota:
• Asegúrese de que los conductores de la antena no hagan
contacto con otros terminales, cables de conexión o cable de
alimentación. Podría producirse una recepción deficiente.
Antena de FM (suministrada)
6
