Aloitus

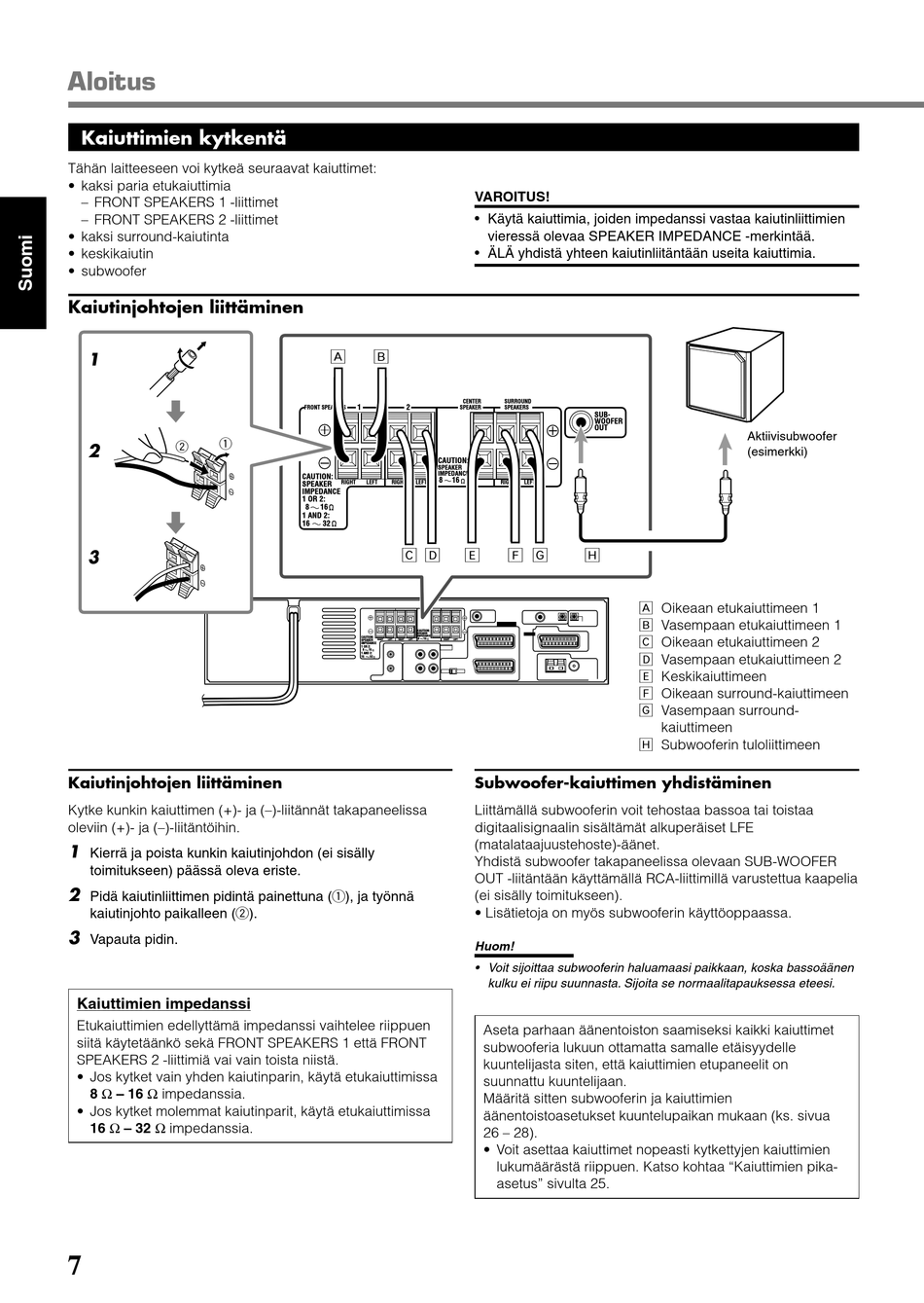

Kaiuttimien kytkentä
Tähän laitteeseen voi kytkeä seuraavat kaiuttimet:
• kaksi paria etukaiuttimia
– FRONT SPEAKERS 1 -liittimet
– FRONT SPEAKERS 2 -liittimet
• kaksi surround-kaiutinta
• keskikaiutin
• subwoofer
Kaiutinjohtojen liittäminen
1
1
2
2
3
Kaiutinjohtojen liittäminen
Kytke kunkin kaiuttimen (+)- ja (–)-liitännät takapaneelissa
oleviin (+)- ja (–)-liitäntöihin.
1
Kierrä ja poista kunkin kaiutinjohdon (ei sisälly
toimitukseen) päässä oleva eriste.
2
Pidä kaiutinliittimen pidintä painettuna (1), ja työnnä
kaiutinjohto paikalleen (2).
3
Vapauta pidin.
Kaiuttimien impedanssi
Etukaiuttimien edellyttämä impedanssi vaihtelee riippuen
siitä käytetäänkö sekä FRONT SPEAKERS 1 että FRONT
SPEAKERS 2 -liittimiä vai vain toista niistä.
• Jos kytket vain yhden kaiutinparin, käytä etukaiuttimissa
8 Ω – 16 Ω impedanssia.
• Jos kytket molemmat kaiutinparit, käytä etukaiuttimissa
16 Ω – 32 Ω impedanssia.
7
VAROITUS!
• Käytä kaiuttimia, joiden impedanssi vastaa kaiutinliittimien
• ÄLÄ yhdistä yhteen kaiutinliitäntään useita kaiuttimia.
Å ı
CENTER
1 2
FRONT SPEAKERS SPEAKER
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Ç Î ‰
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Subwoofer-kaiuttimen yhdistäminen
Liittämällä subwooferin voit tehostaa bassoa tai toistaa
digitaalisignaalin sisältämät alkuperäiset LFE
(matalataajuustehoste)-äänet.
Yhdistä subwoofer takapaneelissa olevaan SUB-WOOFER
OUT -liitäntään käyttämällä RCA-liittimillä varustettua kaapelia
(ei sisälly toimitukseen).
• Lisätietoja on myös subwooferin käyttöoppaassa.
Huom!
• Voit sijoittaa subwooferin haluamaasi paikkaan, koska bassoäänen
vieressä olevaa SPEAKER IMPEDANCE -merkintää.
SURROUND
SPEAKERS
SUB-
WOOFER
OUT
RIGHT LEFT
Ï Ì Ó
Å Oikeaan etukaiuttimeen 1
ı Vasempaan etukaiuttimeen 1
Ç Oikeaan etukaiuttimeen 2
Î Vasempaan etukaiuttimeen 2
‰ Keskikaiuttimeen
Ï Oikeaan surround-kaiuttimeen
Ì Vasempaan surround-
Ó Subwooferin tuloliittimeen
kulku ei riipu suunnasta. Sijoita se normaalitapauksessa eteesi.
Aseta parhaan äänentoiston saamiseksi kaikki kaiuttimet
subwooferia lukuun ottamatta samalle etäisyydelle
kuuntelijasta siten, että kaiuttimien etupaneelit on
suunnattu kuuntelijaan.
Määritä sitten subwooferin ja kaiuttimien
äänentoistoasetukset kuuntelupaikan mukaan (ks. sivua
26 – 28).
• Voit asettaa kaiuttimet nopeasti kytkettyjen kaiuttimien
lukumäärästä riippuen. Katso kohtaa "Kaiuttimien pika-
asetus" sivulta 25.
Aktiivisubwoofer
(esimerkki)
kaiuttimeen
