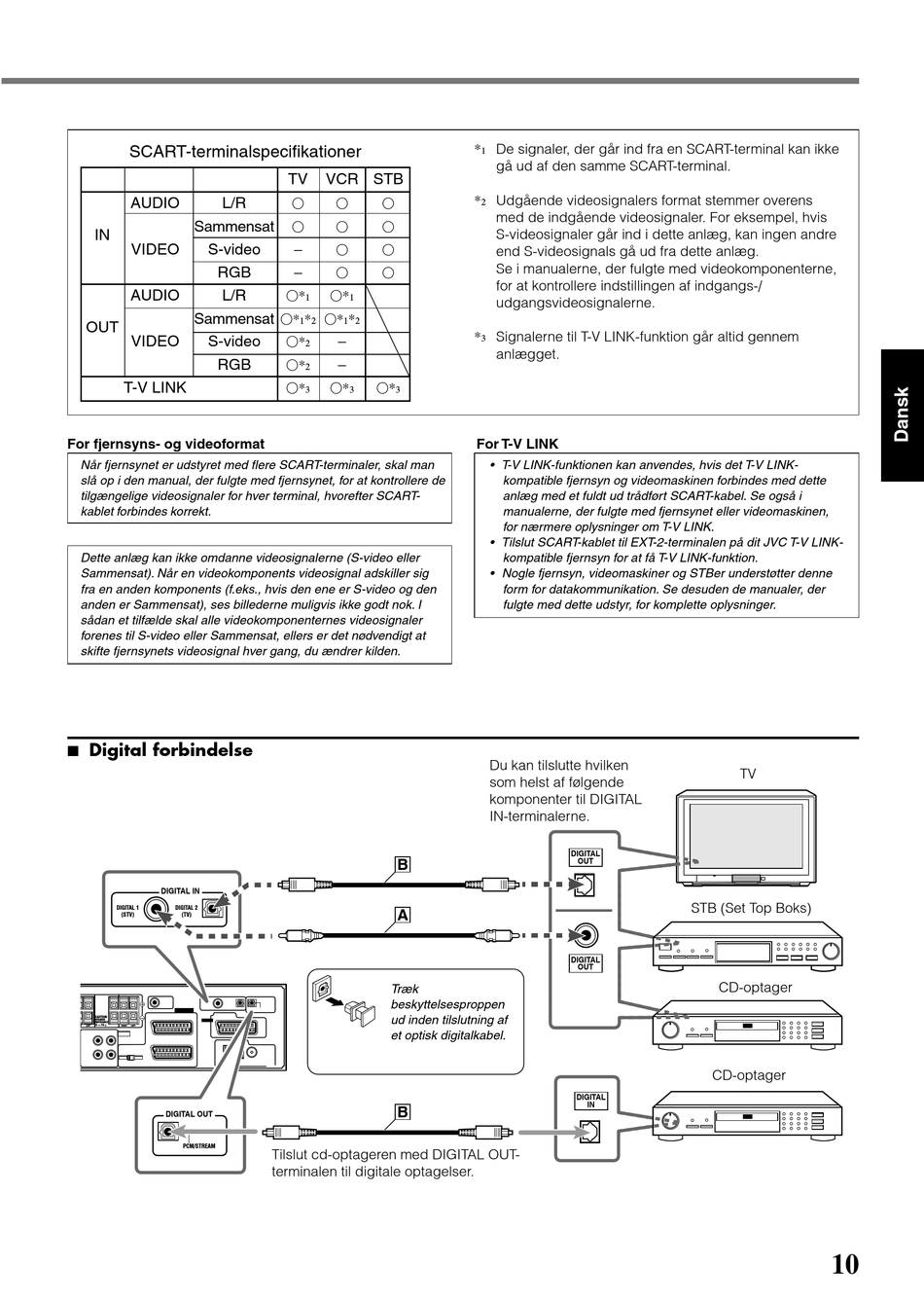

SCART-terminalspecifikationer
AUDIO L/R
Sammensat
IN
VIDEO S-video
RGB
AUDIO L/R
Sammensat
OUT
VIDEO S-video
RGB
T-V LINK
For fjernsyns- og videoformat
Når fjernsynet er udstyret med flere SCART-terminaler, skal man
slå op i den manual, der fulgte med fjernsynet, for at kontrollere de
tilgængelige videosignaler for hver terminal, hvorefter SCART-
kablet forbindes korrekt.
Dette anlæg kan ikke omdanne videosignalerne (S-video eller
Sammensat). Når en videokomponents videosignal adskiller sig
fra en anden komponents (f.eks., hvis den ene er S-video og den
anden er Sammensat), ses billederne muligvis ikke godt nok. I
sådan et tilfælde skal alle videokomponenternes videosignaler
forenes til S-video eller Sammensat, ellers er det nødvendigt at
skifte fjernsynets videosignal hver gang, du ændrer kilden.

7 Digital forbindelse

DIGITAL IN
DIGITAL 1 DIGITAL 2
(STV) (TV)
CAUTION:
SPEAKER
IMPEDANCE
8 16
HT LEFT RIGHT LEFT
DIGITAL OUT
PCM/STREAM
TV VCR STB
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* * *
3 3 3
B
A
Træk
beskyttelsesproppen
ud inden tilslutning af
et optisk digitalkabel.
B
Tilslut cd-optageren med DIGITAL OUT-
terminalen til digitale optagelser.
De signaler, der går ind fra en SCART-terminal kan ikke
*
1
gå ud af den samme SCART-terminal.
* Udgående videosignalers format stemmer overens
2
med de indgående videosignaler. For eksempel, hvis
S-videosignaler går ind i dette anlæg, kan ingen andre
end S-videosignals gå ud fra dette anlæg.
Se i manualerne, der fulgte med videokomponenterne,
for at kontrollere indstillingen af indgangs-/
udgangsvideosignalerne.
Signalerne til T-V LINK-funktion går altid gennem
*
3
anlægget.
For T-V LINK
• T-V LINK-funktionen kan anvendes, hvis det T-V LINK-
kompatible fjernsyn og videomaskinen forbindes med dette
anlæg med et fuldt ud trådført SCART-kabel. Se også i
manualerne, der fulgte med fjernsynet eller videomaskinen,
for nærmere oplysninger om T-V LINK.
• Tilslut SCART-kablet til EXT-2-terminalen på dit JVC T-V LINK-
kompatible fjernsyn for at få T-V LINK-funktion.
• Nogle fjernsyn, videomaskiner og STBer understøtter denne
form for datakommunikation. Se desuden de manualer, der
fulgte med dette udstyr, for komplette oplysninger.
Du kan tilslutte hvilken
som helst af følgende
komponenter til DIGITAL
IN-terminalerne.
DIGITAL
OUT
DIGITAL
OUT
DIGITAL
IN
TV
STB (Set Top Boks)
CD-optager
CD-optager
10
