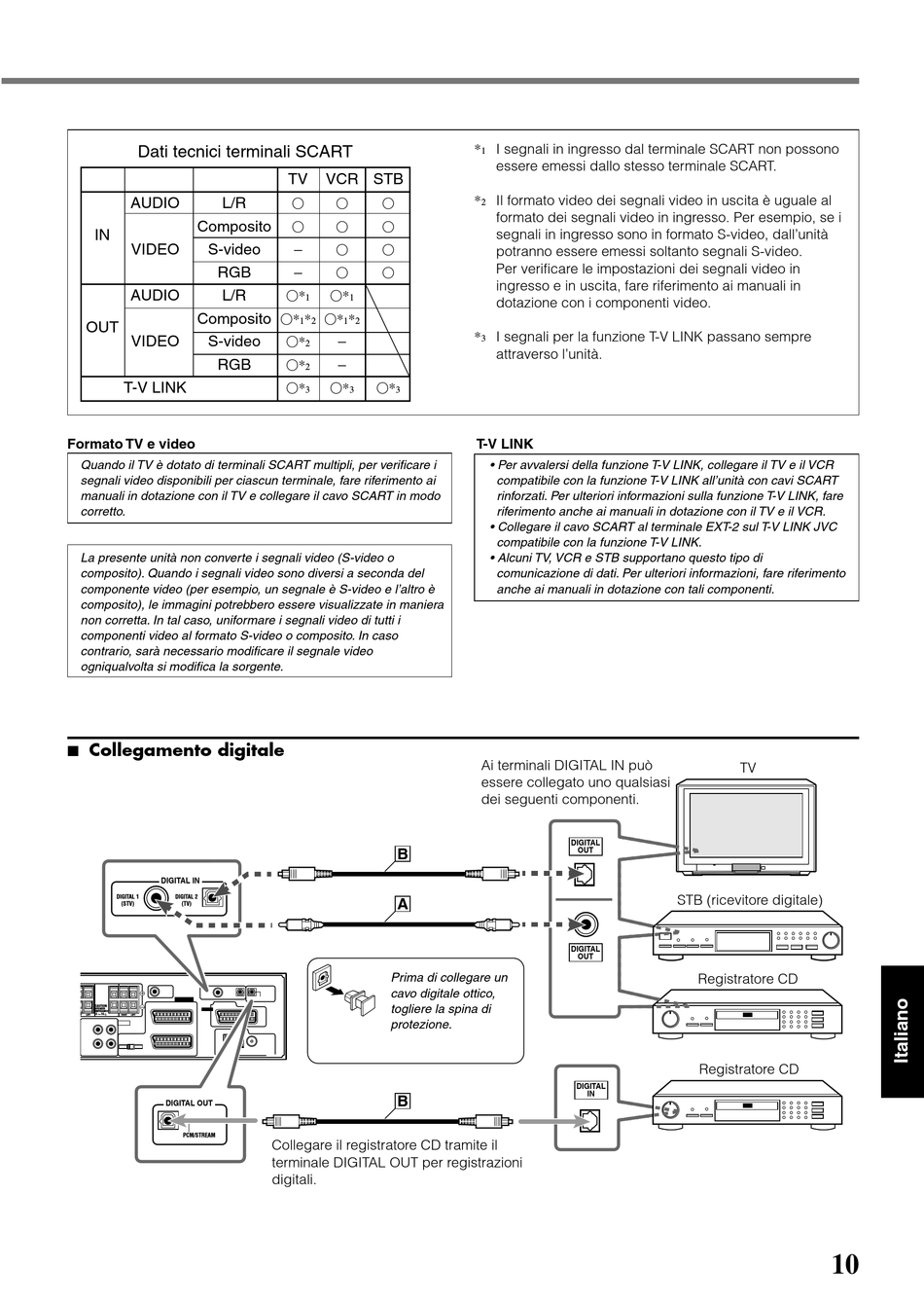

Collegamento Digitale - JVC RX-DV31SL Bedienungsanleitung

Dati tecnici terminali SCART
AUDIO L/R
Composito
IN
VIDEO S-video
RGB
AUDIO L/R
Composito
OUT
VIDEO S-video
RGB
T-V LINK
Formato TV e video
Quando il TV è dotato di terminali SCART multipli, per verificare i
segnali video disponibili per ciascun terminale, fare riferimento ai
manuali in dotazione con il TV e collegare il cavo SCART in modo
corretto.
La presente unità non converte i segnali video (S-video o
composito). Quando i segnali video sono diversi a seconda del
componente video (per esempio, un segnale è S-video e l'altro è
composito), le immagini potrebbero essere visualizzate in maniera
non corretta. In tal caso, uniformare i segnali video di tutti i
componenti video al formato S-video o composito. In caso
contrario, sarà necessario modificare il segnale video
ogniqualvolta si modifica la sorgente.

7 Collegamento digitale

DIGITAL IN
DIGITAL 1 DIGITAL 2
(STV) (TV)
CAUTION:
SPEAKER
IMPEDANCE
8 16
HT LEFT RIGHT LEFT
DIGITAL OUT
PCM/STREAM
TV VCR STB
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* * *
3 3 3
B
A
Prima di collegare un
cavo digitale ottico,
togliere la spina di
protezione.
B
Collegare il registratore CD tramite il
terminale DIGITAL OUT per registrazioni
digitali.
I segnali in ingresso dal terminale SCART non possono
*
1
essere emessi dallo stesso terminale SCART.
* Il formato video dei segnali video in uscita è uguale al
2
formato dei segnali video in ingresso. Per esempio, se i
segnali in ingresso sono in formato S-video, dall'unità
potranno essere emessi soltanto segnali S-video.
Per verificare le impostazioni dei segnali video in
ingresso e in uscita, fare riferimento ai manuali in
dotazione con i componenti video.
I segnali per la funzione T-V LINK passano sempre
*
3
attraverso l'unità.
T-V LINK
• Per avvalersi della funzione T-V LINK, collegare il TV e il VCR
compatibile con la funzione T-V LINK all'unità con cavi SCART
rinforzati. Per ulteriori informazioni sulla funzione T-V LINK, fare
riferimento anche ai manuali in dotazione con il TV e il VCR.
• Collegare il cavo SCART al terminale EXT-2 sul T-V LINK JVC
compatibile con la funzione T-V LINK.
• Alcuni TV, VCR e STB supportano questo tipo di
comunicazione di dati. Per ulteriori informazioni, fare riferimento
anche ai manuali in dotazione con tali componenti.
Ai terminali DIGITAL IN può
essere collegato uno qualsiasi
dei seguenti componenti.
DIGITAL
OUT
DIGITAL
OUT
DIGITAL
IN
TV
STB (ricevitore digitale)
Registratore CD
Registratore CD
10
