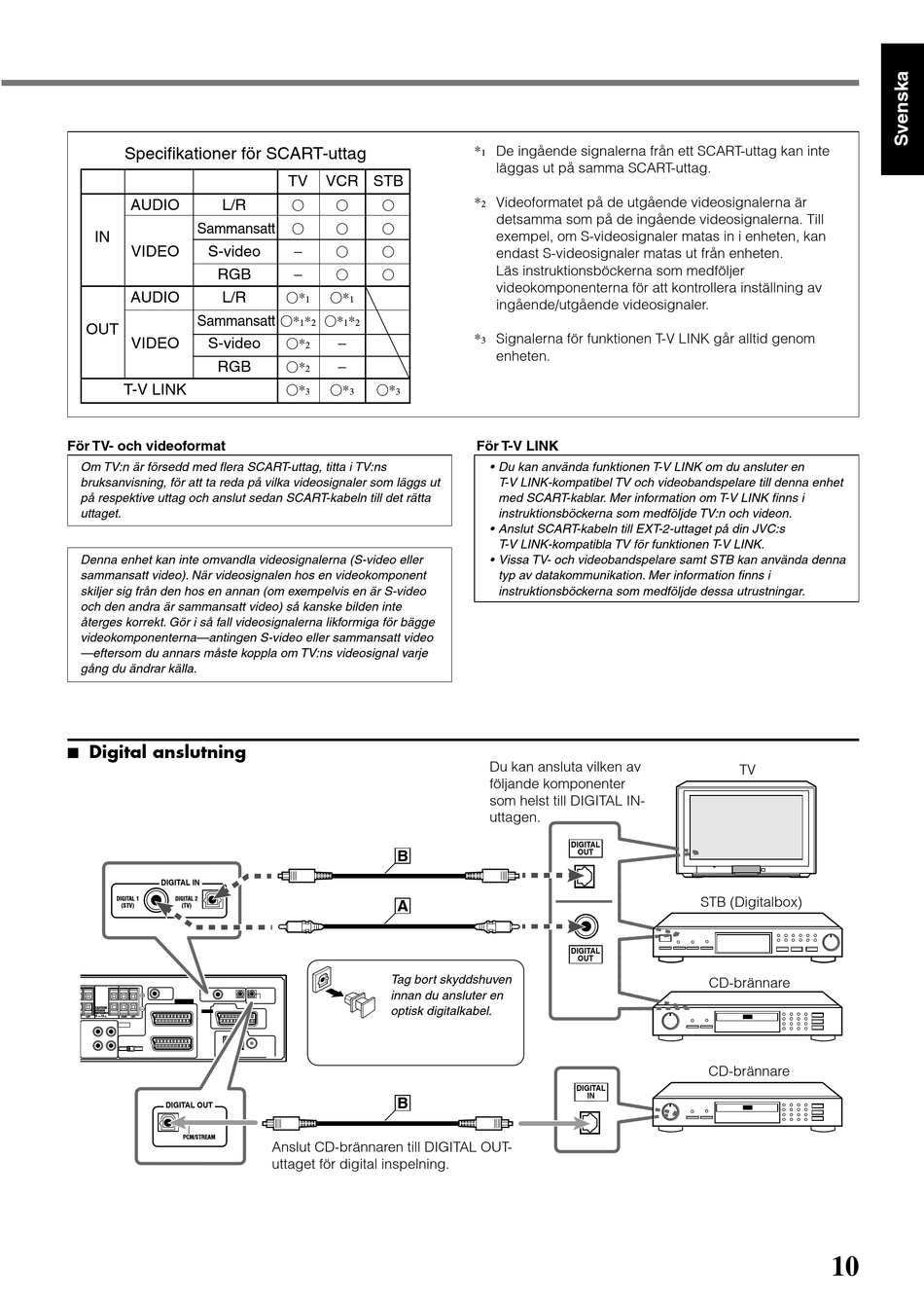

Specifikationer för SCART-uttag
AUDIO L/R
Sammansatt
IN
VIDEO S-video
RGB
AUDIO L/R
Sammansatt
OUT
VIDEO S-video
RGB
T-V LINK
För TV- och videoformat
Om TV:n är försedd med flera SCART-uttag, titta i TV:ns
bruksanvisning, för att ta reda på vilka videosignaler som läggs ut
på respektive uttag och anslut sedan SCART-kabeln till det rätta
uttaget.
Denna enhet kan inte omvandla videosignalerna (S-video eller
sammansatt video). När videosignalen hos en videokomponent
skiljer sig från den hos en annan (om exempelvis en är S-video
och den andra är sammansatt video) så kanske bilden inte
återges korrekt. Gör i så fall videosignalerna likformiga för bägge
videokomponenterna—antingen S-video eller sammansatt video
—eftersom du annars måste koppla om TV:ns videosignal varje
gång du ändrar källa.

7 Digital anslutning

DIGITAL IN
DIGITAL 1 DIGITAL 2
(STV) (TV)
CAUTION:
SPEAKER
IMPEDANCE
8 16
HT LEFT RIGHT LEFT
DIGITAL OUT
PCM/STREAM
TV VCR STB
−
−
* *
1 1
* * * *
1 2 1 2
−
*
2
−
*
2
* * *
3 3 3
B
A
Tag bort skyddshuven
innan du ansluter en
optisk digitalkabel.
B
Anslut CD-brännaren till DIGITAL OUT-
uttaget för digital inspelning.
De ingående signalerna från ett SCART-uttag kan inte
*
1
läggas ut på samma SCART-uttag.
* Videoformatet på de utgående videosignalerna är
2
detsamma som på de ingående videosignalerna. Till
exempel, om S-videosignaler matas in i enheten, kan
endast S-videosignaler matas ut från enheten.
Läs instruktionsböckerna som medföljer
videokomponenterna för att kontrollera inställning av
ingående/utgående videosignaler.
Signalerna för funktionen T-V LINK går alltid genom
*
3
enheten.
För T-V LINK
• Du kan använda funktionen T-V LINK om du ansluter en
T-V LINK-kompatibel TV och videobandspelare till denna enhet
med SCART-kablar. Mer information om T-V LINK finns i
instruktionsböckerna som medföljde TV:n och videon.
• Anslut SCART-kabeln till EXT-2-uttaget på din JVC:s
T-V LINK-kompatibla TV för funktionen T-V LINK.
• Vissa TV- och videobandspelare samt STB kan använda denna
typ av datakommunikation. Mer information finns i
instruktionsböckerna som medföljde dessa utrustningar.
Du kan ansluta vilken av
följande komponenter
som helst till DIGITAL IN-
uttagen.
DIGITAL
OUT
DIGITAL
OUT
DIGITAL
IN
TV
STB (Digitalbox)
CD-brännare
CD-brännare
