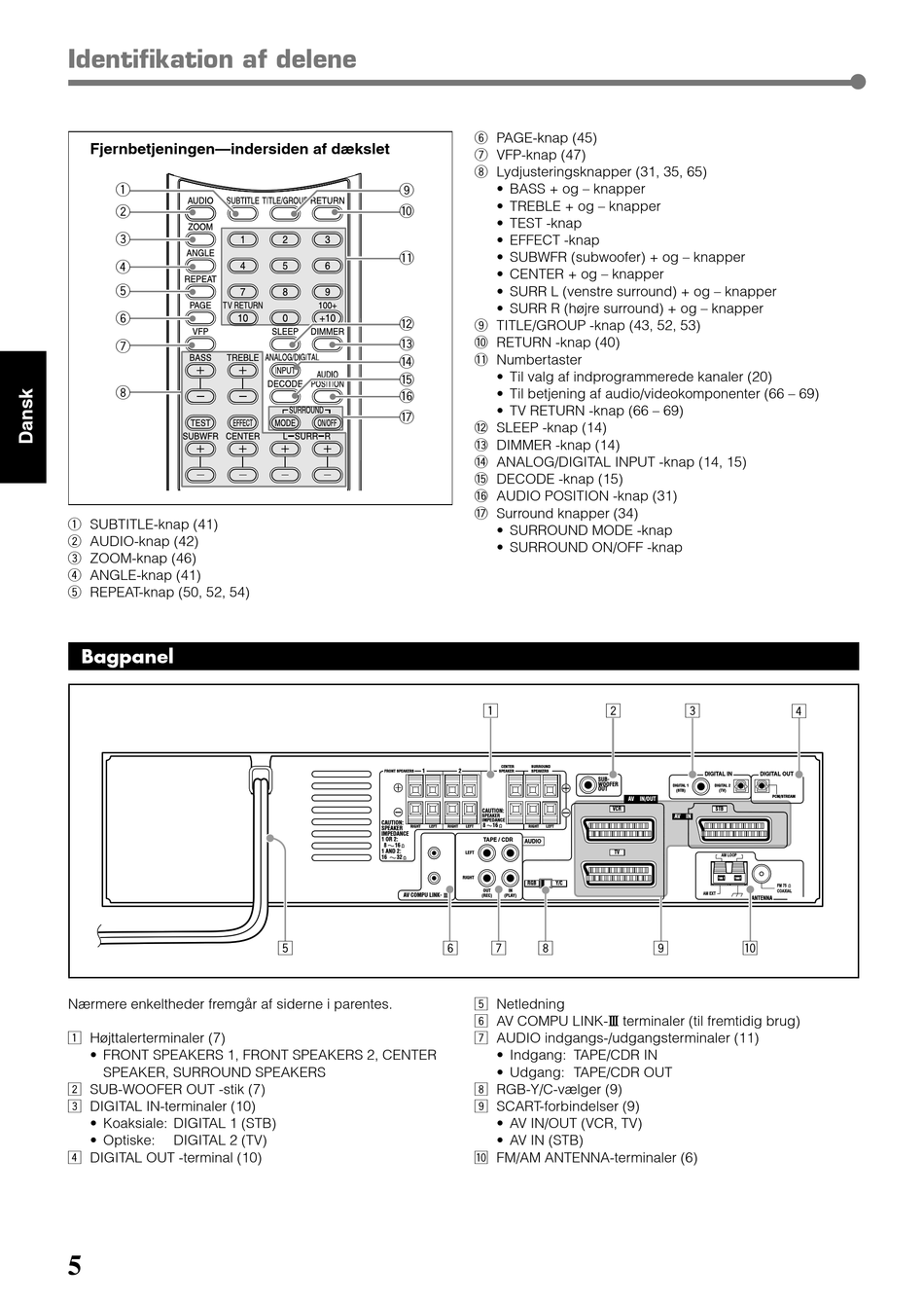

Identifikation af delene
Fjernbetjeningen—indersiden af dækslet
1
2
3
4
5
6
7
8
1 SUBTITLE-knap (41)
2 AUDIO-knap (42)
3 ZOOM-knap (46)
4 ANGLE-knap (41)
5 REPEAT-knap (50, 52, 54)
Bagpanel
Nærmere enkeltheder fremgår af siderne i parentes.
1 Højttalerterminaler (7)
• FRONT SPEAKERS 1, FRONT SPEAKERS 2, CENTER
SPEAKER, SURROUND SPEAKERS
2 SUB-WOOFER OUT -stik (7)
3 DIGITAL IN-terminaler (10)
• Koaksiale: DIGITAL 1 (STB)
• Optiske:
DIGITAL 2 (TV)
4 DIGITAL OUT -terminal (10)
5
9
0
-
=
~
!
@
#
$
FRONT SPEAKERS
1
CAUTION:
RIGHT
LEFT
RIGHT
SPEAKER
IMPEDANCE
1 OR 2:
8
16
1 AND 2:
16
32
AV COMPU LINK-
5
6
6 PAGE-knap (45)
7 VFP-knap (47)
8 Lydjusteringsknapper (31, 35, 65)
• BASS + og – knapper
• TREBLE + og – knapper
• TEST -knap
• EFFECT -knap
• SUBWFR (subwoofer) + og – knapper
• CENTER + og – knapper
• SURR L (venstre surround) + og – knapper
• SURR R (højre surround) + og – knapper
9 TITLE/GROUP -knap (43, 52, 53)
0 RETURN -knap (40)
- Numbertaster
• Til valg af indprogrammerede kanaler (20)
• Til betjening af audio/videokomponenter (66 – 69)
• TV RETURN -knap (66 – 69)
= SLEEP -knap (14)
~ DIMMER -knap (14)
! ANALOG/DIGITAL INPUT -knap (14, 15)
@ DECODE -knap (15)
# AUDIO POSITION -knap (31)
$ Surround knapper (34)
• SURROUND MODE -knap
• SURROUND ON/OFF -knap
1
2
CENTER
SURROUND
2
SPEAKER
SPEAKERS
SUB-
WOOFER
OUT
AV IN/OUT
VCR
CAUTION:
SPEAKER
IMPEDANCE
8
16
LEFT
RIGHT
LEFT
TAPE / CDR
AUDIO
LEFT
TV
RIGHT
RGB
Y/C
OUT
IN
(REC)
(PLAY)
7
8
5 Netledning
6 AV COMPU LINK- terminaler (til fremtidig brug)
7 AUDIO indgangs-/udgangsterminaler (11)
• Indgang: TAPE/CDR IN
• Udgang: TAPE/CDR OUT
8 RGB-Y/C-vælger (9)
9 SCART-forbindelser (9)
• AV IN/OUT (VCR, TV)
• AV IN (STB)
p FM/AM ANTENNA-terminaler (6)
3
4
DIGITAL IN
DIGITAL OUT
DIGITAL 1
DIGITAL 2
(STB)
(TV)
PCM/STREAM
STB
AV IN
AM LOOP
FM 75
COAXIAL
AM EXT
ANTENNA
9
p
