Sådan kommer du i gang
Tilslutning af højttalerne
Du kan tilslutte følgende højttalere til dette anlæg:
• to sæt fronthøjttalere
– FRONT SPEAKERS 1 terminaler
– FRONT SPEAKERS 2 terminaler
• et sæt surround højttalere
• en centerhøjttaler
• en subwoofer

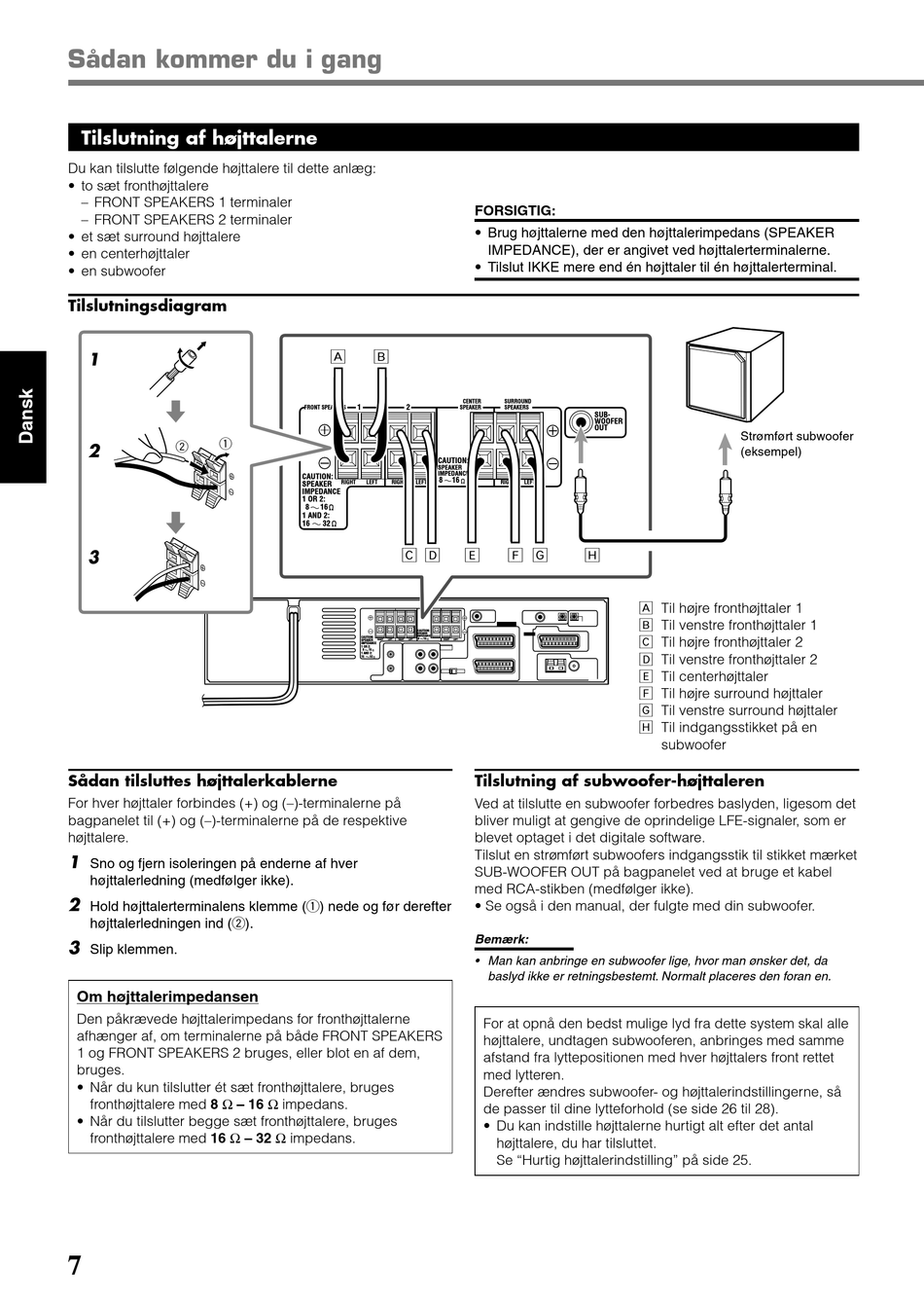

Tilslutningsdiagram
1
1
2
2
3
Sådan tilsluttes højttalerkablerne
For hver højttaler forbindes (+) og (–)-terminalerne på
bagpanelet til (+) og (–)-terminalerne på de respektive
højttalere.
1
Sno og fjern isoleringen på enderne af hver
højttalerledning (medfølger ikke).
2
Hold højttalerterminalens klemme (1) nede og før derefter
højttalerledningen ind (2).
3
Slip klemmen.
Om højttalerimpedansen
Den påkrævede højttalerimpedans for fronthøjttalerne
afhænger af, om terminalerne på både FRONT SPEAKERS
1 og FRONT SPEAKERS 2 bruges, eller blot en af dem,
bruges.
• Når du kun tilslutter ét sæt fronthøjttalere, bruges
fronthøjttalere med 8 Ω – 16 Ω impedans.
• Når du tilslutter begge sæt fronthøjttalere, bruges
fronthøjttalere med 16 Ω – 32 Ω impedans.
7
FORSIGTIG:
• Brug højttalerne med den højttalerimpedans (SPEAKER
• Tilslut IKKE mere end én højttaler til én højttalerterminal.
Å ı
CENTER
1 2
FRONT SPEAKERS SPEAKER
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Ç Î ‰
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Tilslutning af subwoofer-højttaleren
Ved at tilslutte en subwoofer forbedres baslyden, ligesom det
bliver muligt at gengive de oprindelige LFE-signaler, som er
blevet optaget i det digitale software.
Tilslut en strømført subwoofers indgangsstik til stikket mærket
SUB-WOOFER OUT på bagpanelet ved at bruge et kabel
med RCA-stikben (medfølger ikke).
• Se også i den manual, der fulgte med din subwoofer.
Bemærk:
• Man kan anbringe en subwoofer lige, hvor man ønsker det, da
IMPEDANCE), der er angivet ved højttalerterminalerne.
SURROUND
SPEAKERS
SUB-
WOOFER
OUT
RIGHT LEFT
Ï Ì Ó
Å Til højre fronthøjttaler 1
ı Til venstre fronthøjttaler 1
Ç Til højre fronthøjttaler 2
Î Til venstre fronthøjttaler 2
‰ Til centerhøjttaler
Ï Til højre surround højttaler
Ì Til venstre surround højttaler
Ó Til indgangsstikket på en
baslyd ikke er retningsbestemt. Normalt placeres den foran en.
For at opnå den bedst mulige lyd fra dette system skal alle
højttalere, undtagen subwooferen, anbringes med samme
afstand fra lyttepositionen med hver højttalers front rettet
med lytteren.
Derefter ændres subwoofer- og højttalerindstillingerne, så
de passer til dine lytteforhold (se side 26 til 28).
• Du kan indstille højttalerne hurtigt alt efter det antal
højttalere, du har tilsluttet.
Se "Hurtig højttalerindstilling" på side 25.
Strømført subwoofer
(eksempel)
subwoofer
