Operazioni preliminari
Prima del collegamento, spegnere tutti i componenti e l'unità.
• Le illustrazioni dei terminali di ingresso/uscita sono riportate a titolo di esempio. Per il collegamento di altri componenti, fare
riferimento anche ai relativi manuali, in quanto i nomi dei terminali riportati sul lato posteriore possono variare a seconda dei
diversi componenti.

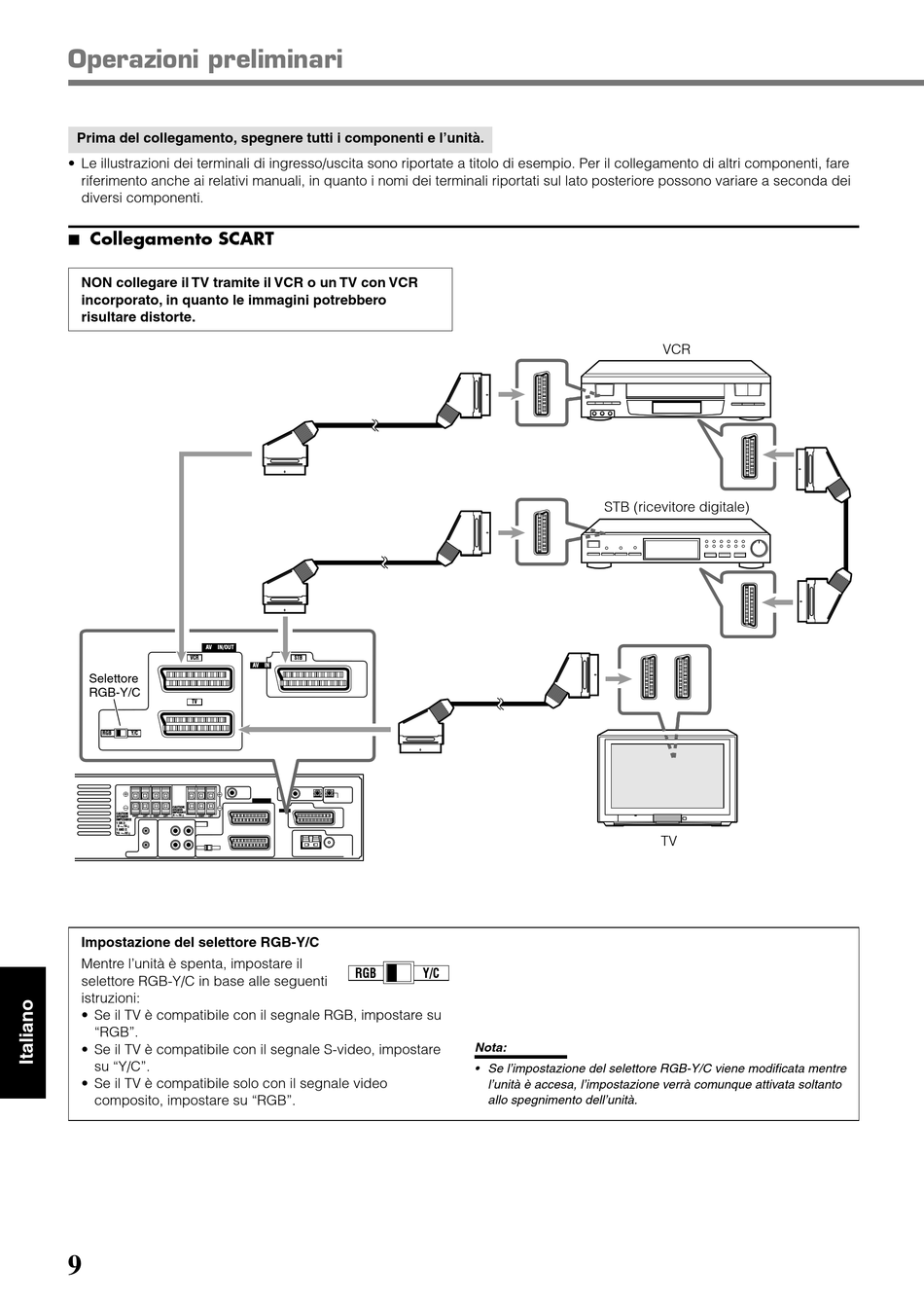

7 Collegamento SCART

NON collegare il TV tramite il VCR o un TV con VCR
incorporato, in quanto le immagini potrebbero
risultare distorte.
AV IN/OUT
VCR
Selettore
RGB-Y/C
TV
RGB Y/C
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Impostazione del selettore RGB-Y/C
Mentre l'unità è spenta, impostare il
selettore RGB-Y/C in base alle seguenti
istruzioni:
• Se il TV è compatibile con il segnale RGB, impostare su
"RGB".
• Se il TV è compatibile con il segnale S-video, impostare
su "Y/C".
• Se il TV è compatibile solo con il segnale video
composito, impostare su "RGB".
9
STB
AV IN
RGB Y/C
STB (ricevitore digitale)
Nota:
• Se l'impostazione del selettore RGB-Y/C viene modificata mentre
l'unità è accesa, l'impostazione verrà comunque attivata soltanto
allo spegnimento dell'unità.
VCR
TV
