Primeros pasos
Desconecte la alimentación de todos los componentes y de la unidad antes de realizar las conexiones.
• Las ilustraciones de los terminales de entrada/salida son ejemplos típicos. Cuando conecta otros componentes, refiérase
también a los manuales entregados con los mismos, dado que los nombres de los terminales impresos varían entre los
componentes.

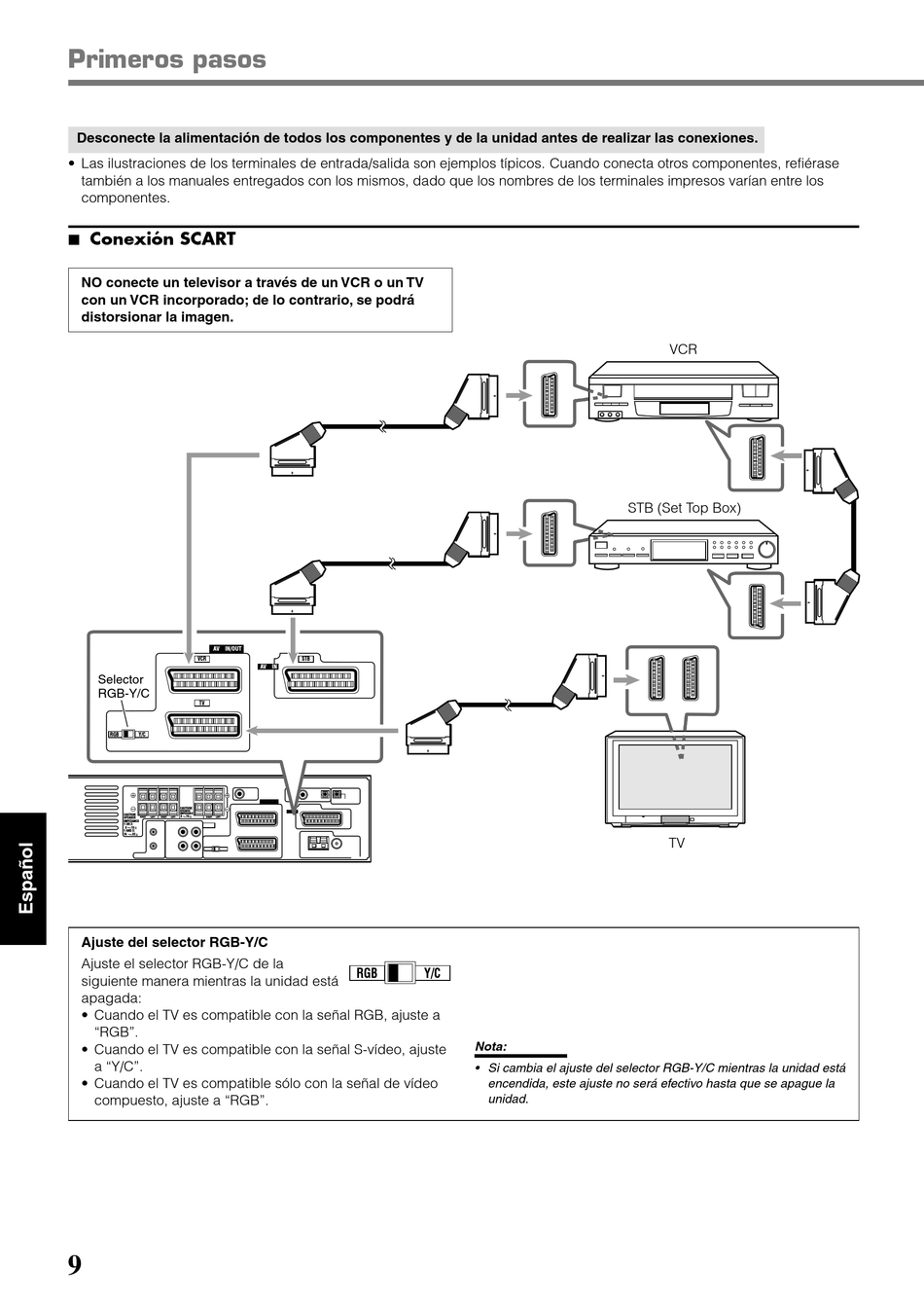

7 Conexión SCART
NO conecte un televisor a través de un VCR o un TV
con un VCR incorporado; de lo contrario, se podrá
distorsionar la imagen.
AV IN/OUT
VCR
Selector
RGB-Y/C
TV
RGB Y/C
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
SPEAKER RIGHT LEFT RIGHT LEFT RIGHT LEFT
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Ajuste del selector RGB-Y/C
Ajuste el selector RGB-Y/C de la
siguiente manera mientras la unidad está
apagada:
• Cuando el TV es compatible con la señal RGB, ajuste a
"RGB".
• Cuando el TV es compatible con la señal S-vídeo, ajuste
a "Y/C".
• Cuando el TV es compatible sólo con la señal de vídeo
compuesto, ajuste a "RGB".
9
STB
AV IN
RGB Y/C
STB (Set Top Box)
Nota:
• Si cambia el ajuste del selector RGB-Y/C mientras la unidad está
encendida, este ajuste no será efectivo hasta que se apague la
unidad.
VCR
TV
