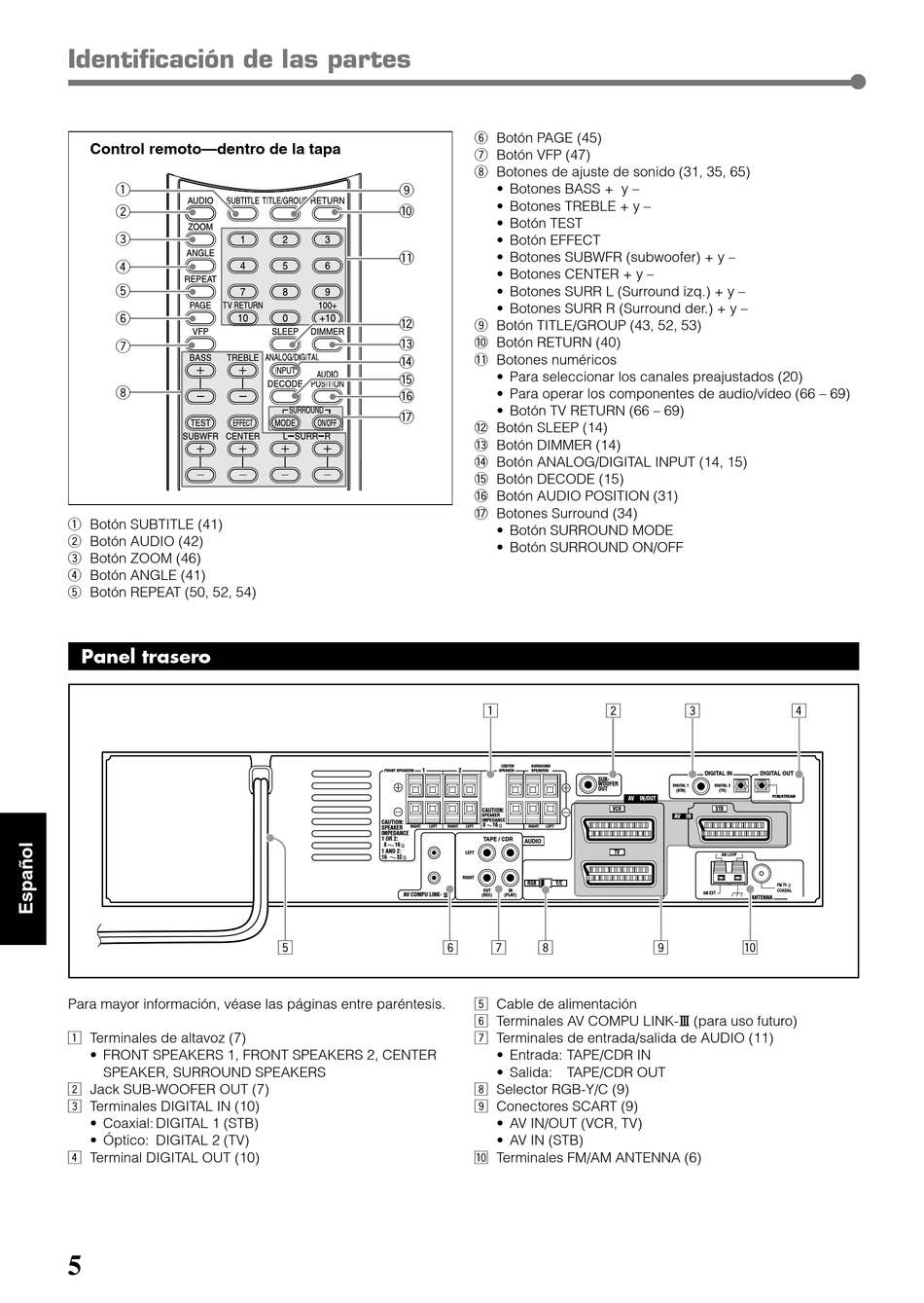

Identificación de las partes
Control remoto—dentro de la tapa
1
2
3
4
5
6
7
8
1 Botón SUBTITLE (41)
2 Botón AUDIO (42)
3 Botón ZOOM (46)
4 Botón ANGLE (41)
5 Botón REPEAT (50, 52, 54)

Panel trasero

Para mayor información, véase las páginas entre paréntesis.
1 Terminales de altavoz (7)
• FRONT SPEAKERS 1, FRONT SPEAKERS 2, CENTER
SPEAKER, SURROUND SPEAKERS
2 Jack SUB-WOOFER OUT (7)
3 Terminales DIGITAL IN (10)
• Coaxial: DIGITAL 1 (STB)
• Óptico: DIGITAL 2 (TV)
4 Terminal DIGITAL OUT (10)
5
9
0
-
=
~
!
@
#
$
FRONT SPEAKERS 1
CAUTION:
RIGHT LEFT RIGHT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
AV COMPU LINK-
5 6
6 Botón PAGE (45)
7 Botón VFP (47)
8 Botones de ajuste de sonido (31, 35, 65)
• Botones BASS + y –
• Botones TREBLE + y –
• Botón TEST
• Botón EFFECT
• Botones SUBWFR (subwoofer) + y –
• Botones CENTER + y –
• Botones SURR L (Surround izq.) + y –
• Botones SURR R (Surround der.) + y –
9 Botón TITLE/GROUP (43, 52, 53)
0 Botón RETURN (40)
- Botones numéricos
• Para seleccionar los canales preajustados (20)
• Para operar los componentes de audio/vídeo (66 – 69)
• Botón TV RETURN (66 – 69)
= Botón SLEEP (14)
~ Botón DIMMER (14)
! Botón ANALOG/DIGITAL INPUT (14, 15)
@ Botón DECODE (15)
# Botón AUDIO POSITION (31)
$ Botones Surround (34)
• Botón SURROUND MODE
• Botón SURROUND ON/OFF
1 2
CENTER SURROUND
2 SPEAKER SPEAKERS
SUB-
WOOFER
OUT
AV IN/OUT
VCR
CAUTION:
SPEAKER
IMPEDANCE
8 16
LEFT RIGHT LEFT
TAPE / CDR
AUDIO
TV
LEFT
RIGHT
RGB Y/C
OUT IN
(REC) (PLAY)
7 8
5 Cable de alimentación
6 Terminales AV COMPU LINK-
7 Terminales de entrada/salida de AUDIO (11)
• Entrada: TAPE/CDR IN
• Salida: TAPE/CDR OUT
8 Selector RGB-Y/C (9)
9 Conectores SCART (9)
• AV IN/OUT (VCR, TV)
• AV IN (STB)
p Terminales FM/AM ANTENNA (6)
3 4
DIGITAL IN DIGITAL OUT
DIGITAL 1 DIGITAL 2
(STB) (TV)
PCM/STREAM
STB
AV IN
AM LOOP
FM 75
COAXIAL
AM EXT
ANTENNA
9 p
(para uso futuro)
