Primeros pasos

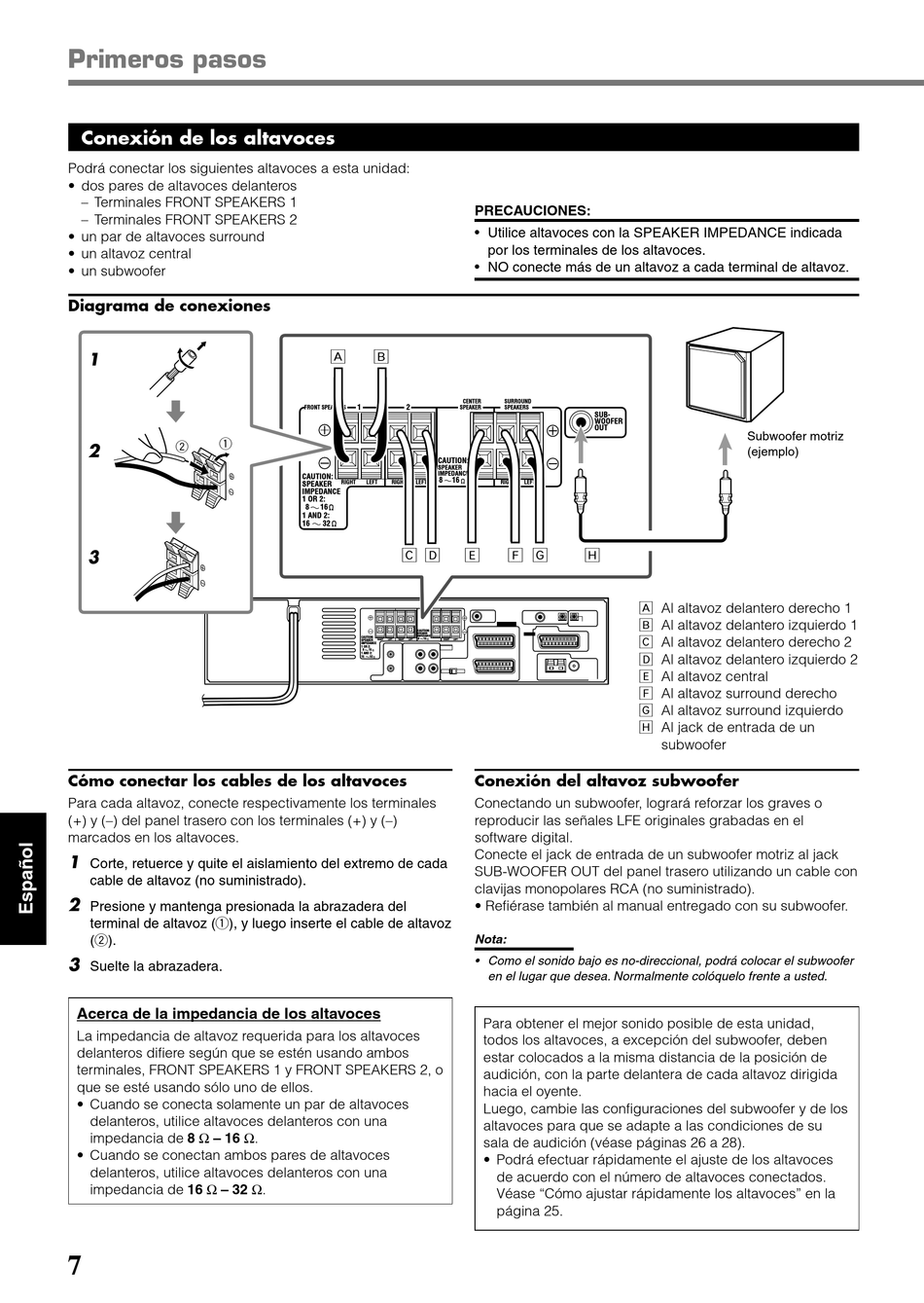

Conexión de los altavoces
Podrá conectar los siguientes altavoces a esta unidad:
• dos pares de altavoces delanteros
– Terminales FRONT SPEAKERS 1
– Terminales FRONT SPEAKERS 2
• un par de altavoces surround
• un altavoz central
• un subwoofer

Diagrama de conexiones

1
1
2
2
3
Cómo conectar los cables de los altavoces
Para cada altavoz, conecte respectivamente los terminales
(+) y (–) del panel trasero con los terminales (+) y (–)
marcados en los altavoces.
1
Corte, retuerce y quite el aislamiento del extremo de cada
cable de altavoz (no suministrado).
2
Presione y mantenga presionada la abrazadera del
terminal de altavoz (1), y luego inserte el cable de altavoz
(2).
3
Suelte la abrazadera.
Acerca de la impedancia de los altavoces
La impedancia de altavoz requerida para los altavoces
delanteros difiere según que se estén usando ambos
terminales, FRONT SPEAKERS 1 y FRONT SPEAKERS 2, o
que se esté usando sólo uno de ellos.
• Cuando se conecta solamente un par de altavoces
delanteros, utilice altavoces delanteros con una
impedancia de 8 Ω – 16 Ω.
• Cuando se conectan ambos pares de altavoces
delanteros, utilice altavoces delanteros con una
impedancia de 16 Ω – 32 Ω.
7
PRECAUCIONES:
• Utilice altavoces con la SPEAKER IMPEDANCE indicada
• NO conecte más de un altavoz a cada terminal de altavoz.
Å ı
CENTER
1 2
FRONT SPEAKERS SPEAKER
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Ç Î ‰
CAUTION:
SPEAKER
IMPEDANCE
CAUTION:
8 16
RIGHT LEFT RIGHT LEFT RIGHT LEFT
SPEAKER
IMPEDANCE
1 OR 2:
8 16
1 AND 2:
16 32
Conexión del altavoz subwoofer
Conectando un subwoofer, logrará reforzar los graves o
reproducir las señales LFE originales grabadas en el
software digital.
Conecte el jack de entrada de un subwoofer motriz al jack
SUB-WOOFER OUT del panel trasero utilizando un cable con
clavijas monopolares RCA (no suministrado).
• Refiérase también al manual entregado con su subwoofer.
Nota:
• Como el sonido bajo es no-direccional, podrá colocar el subwoofer
por los terminales de los altavoces.
SURROUND
SPEAKERS
SUB-
WOOFER
OUT
RIGHT LEFT
Ï Ì Ó
Å Al altavoz delantero derecho 1
ı Al altavoz delantero izquierdo 1
Ç Al altavoz delantero derecho 2
Î Al altavoz delantero izquierdo 2
‰ Al altavoz central
Ï Al altavoz surround derecho
Ì Al altavoz surround izquierdo
Ó Al jack de entrada de un
en el lugar que desea. Normalmente colóquelo frente a usted.
Para obtener el mejor sonido posible de esta unidad,
todos los altavoces, a excepción del subwoofer, deben
estar colocados a la misma distancia de la posición de
audición, con la parte delantera de cada altavoz dirigida
hacia el oyente.
Luego, cambie las configuraciones del subwoofer y de los
altavoces para que se adapte a las condiciones de su
sala de audición (véase páginas 26 a 28).
• Podrá efectuar rápidamente el ajuste de los altavoces
de acuerdo con el número de altavoces conectados.
Véase "Cómo ajustar rápidamente los altavoces" en la
página 25.
Subwoofer motriz
(ejemplo)
subwoofer
