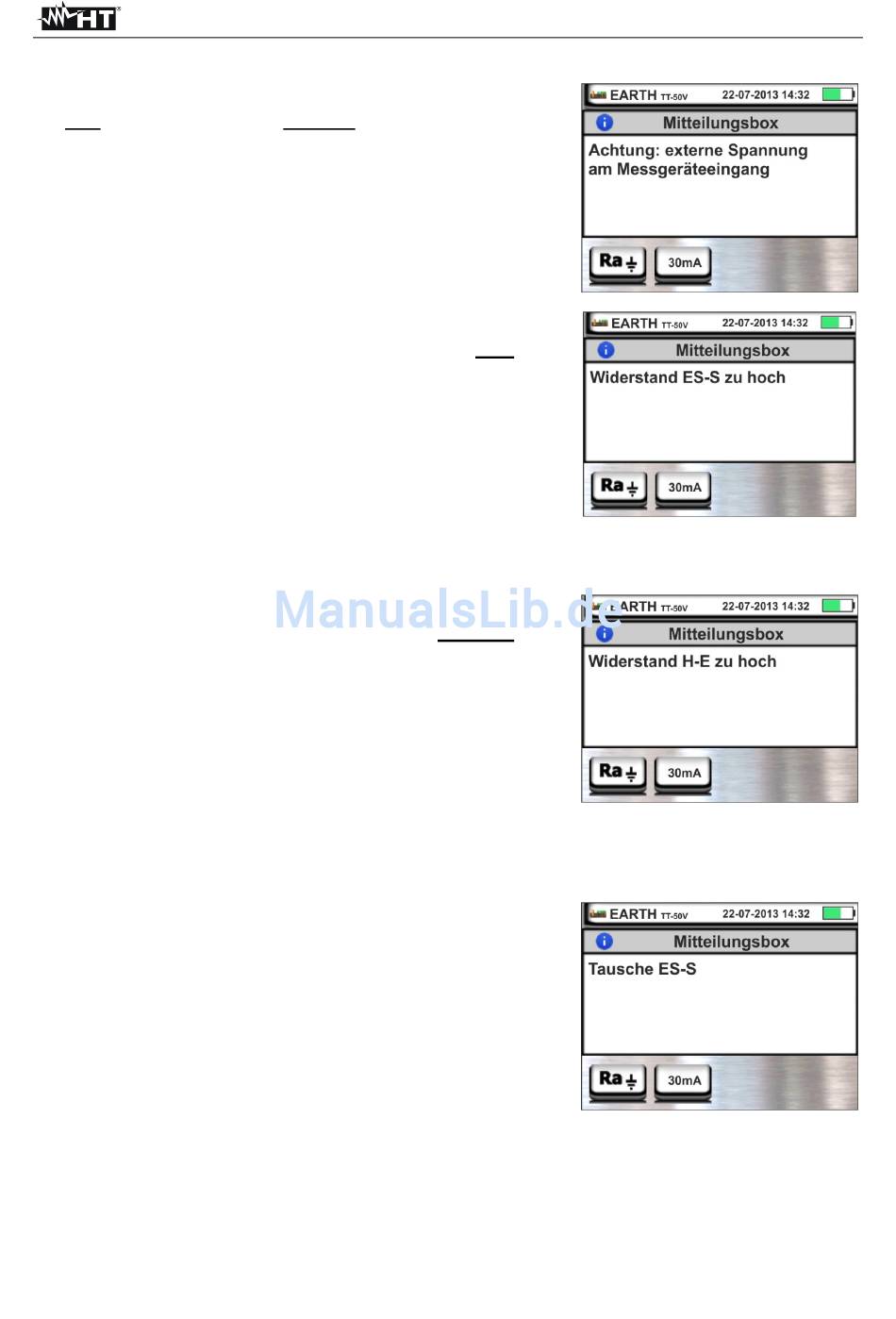

6.7.4. Anomalien bei 2 oder 3 Punkt Erdungsmessung
1. Wird eine Störspannung über 10 V im Eingang des
Volt-Kreises und des Ampere-Kreises erkannt, führt
das Gerät die Messung nicht durch und zeigt die hier
nebenstehende Bildschirmseite an.
2. Beim Starten der Messung prüft das Gerät den
Durchgang aller Messkabel. Wenn der Volt-Kreis
(rotes Kabel S und grünes Kabel ES) unterbrochen
ist oder sein Widerstandswert zu hoch ist, zeigt das
Gerät einen Bildschirm wie den nebenstehenden an.
Kontrollieren
angeschlossen sind und ob der Erdspieß, der an den
Anschluss S angeschlossen ist, nicht in einem kiesigen
oder schlecht leitenden Untergrund gesteckt ist. Im
letzteren Fall gießen Sie Wasser um die Spieße, um
deren Übergangswiderstandswert zu senken.
3. Beim Starten der Messung prüft das Gerät den
Durchgang aller Messkabel. Wenn der Ampere-Kreis
(blaues
Kabel
unterbrochen ist oder sein Widerstandswert zu
groß ist, zeigt das Gerät einen Bildschirm wie den
nebenstehenden an.
Kontrollieren
angeschlossen sind und ob der Erdspieß, der an den
Anschluss H angeschlossen ist, nicht in einen kiesigen
oder schlecht leitenden Untergrund gesteckt ist. Im
letzteren Fall gießen Sie Wasser um die Spieße, um
deren Übergangswiderstandswert zu senken.
4. Am Anfang der Messung prüft das Gerät die Situation
der Buchsen B2 (S) und B3 (ES). Falls die Leiter in der
Installation vertauscht sind, unterbricht das Gerät die
Prüfung und zeigt die nebenstehende Meldung an
Sie,
ob
die
H
und
schwarzes
Sie,
ob
die
Klemmen
richtig
Kabel
E)
Klemmen
richtig
DE - 77
