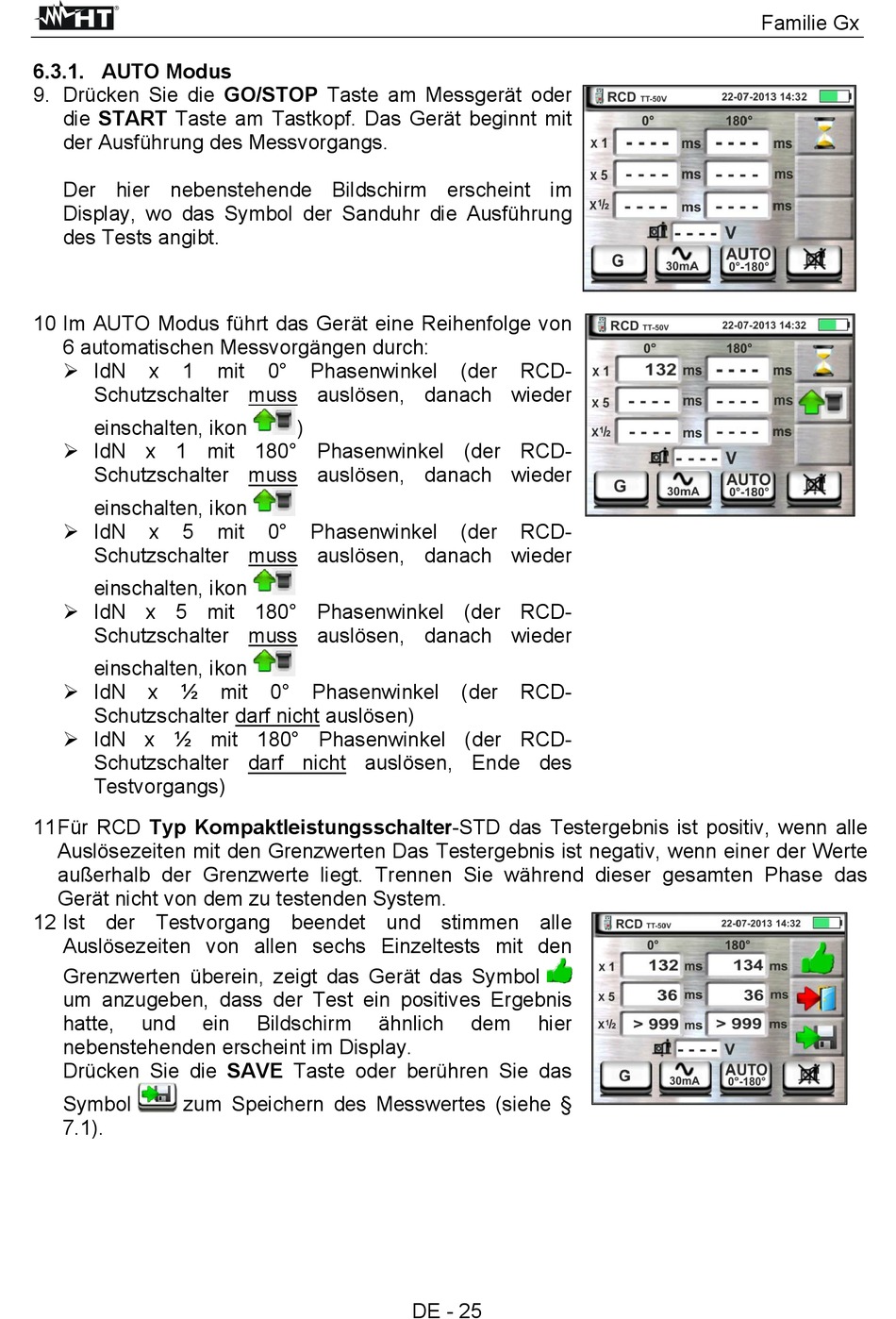

6.3.1. AUTO Modus
9. Drücken Sie die GO/STOP Taste am Messgerät oder
die START Taste am Tastkopf. Das Gerät beginnt mit
der Ausführung des Messvorgangs.
Der hier nebenstehende Bildschirm erscheint im
Display, wo das Symbol der Sanduhr die Ausführung
des Tests angibt.
10 Im AUTO Modus führt das Gerät eine Reihenfolge von
6 automatischen Messvorgängen durch:
IdN
x
1
Schutzschalter muss auslösen, danach wieder
einschalten, ikon
IdN x 1 mit 180° Phasenwinkel (der RCD-
Schutzschalter muss auslösen, danach wieder
einschalten, ikon
IdN
x
5
Schutzschalter muss auslösen, danach wieder
einschalten, ikon
IdN x 5 mit 180° Phasenwinkel (der RCD-
Schutzschalter muss auslösen, danach wieder
einschalten, ikon
IdN
x
½
Schutzschalter darf nicht auslösen)
IdN x ½ mit 180° Phasenwinkel (der RCD-
Schutzschalter darf nicht auslösen, Ende des
Testvorgangs)
11Für RCD Typ Kompaktleistungsschalter-STD das Testergebnis ist positiv, wenn alle
Auslösezeiten mit den Grenzwerten Das Testergebnis ist negativ, wenn einer der Werte
außerhalb der Grenzwerte liegt. Trennen Sie während dieser gesamten Phase das
Gerät nicht von dem zu testenden System.
12 Ist der Testvorgang beendet und stimmen alle
Auslösezeiten von allen sechs Einzeltests mit den
Grenzwerten überein, zeigt das Gerät das Symbol
um anzugeben, dass der Test ein positives Ergebnis
hatte,
und
ein
nebenstehenden erscheint im Display.
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
zum Speichern des Messwertes (siehe §
7.1).
mit
0°
Phasenwinkel
)
mit
0°
Phasenwinkel
mit
0°
Phasenwinkel
Bildschirm
ähnlich
(der
RCD-
(der
RCD-
(der
RCD-
dem
hier
DE - 25
