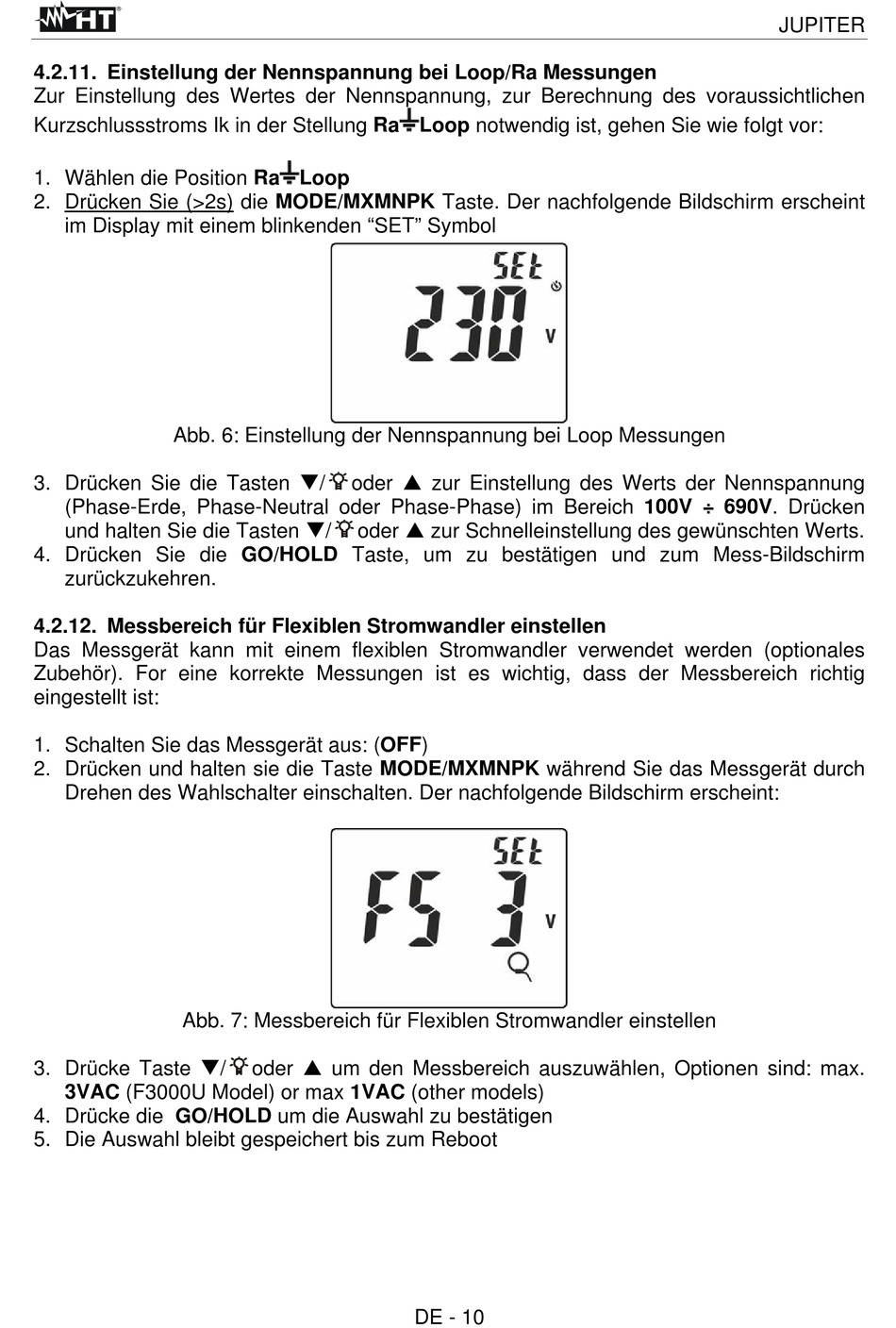

4.2.11. Einstellung der Nennspannung bei Loop/Ra Messungen
Zur Einstellung des Wertes der Nennspannung, zur Berechnung des voraussichtlichen
Kurzschlussstroms Ik in der Stellung Ra Loop notwendig ist, gehen Sie wie folgt vor:
1. Wählen die Position Ra Loop
2. Drücken Sie (>2s) die MODE/MXMNPK Taste. Der nachfolgende Bildschirm erscheint
im Display mit einem blinkenden "SET" Symbol
Abb. 6: Einstellung der Nennspannung bei Loop Messungen
3. Drücken Sie die Tasten /
(Phase-Erde, Phase-Neutral oder Phase-Phase) im Bereich 100V ÷ 690V. Drücken
und halten Sie die Tasten /
4. Drücken Sie die GO/HOLD Taste, um zu bestätigen und zum Mess-Bildschirm
zurückzukehren.
4.2.12. Messbereich für Flexiblen Stromwandler einstellen
Das Messgerät kann mit einem flexiblen Stromwandler verwendet werden (optionales
Zubehör). For eine korrekte Messungen ist es wichtig, dass der Messbereich richtig
eingestellt ist:
1. Schalten Sie das Messgerät aus: (OFF)
2. Drücken und halten sie die Taste MODE/MXMNPK während Sie das Messgerät durch
Drehen des Wahlschalter einschalten. Der nachfolgende Bildschirm erscheint:
Abb. 7: Messbereich für Flexiblen Stromwandler einstellen
3. Drücke Taste /
3VAC (F3000U Model) or max 1VAC (other models)
4. Drücke die GO/HOLD um die Auswahl zu bestätigen
5. Die Auswahl bleibt gespeichert bis zum Reboot
oder zur Einstellung des Werts der Nennspannung
oder zur Schnelleinstellung des gewünschten Werts.
oder um den Messbereich auszuwählen, Optionen sind: max.
DE - 10
