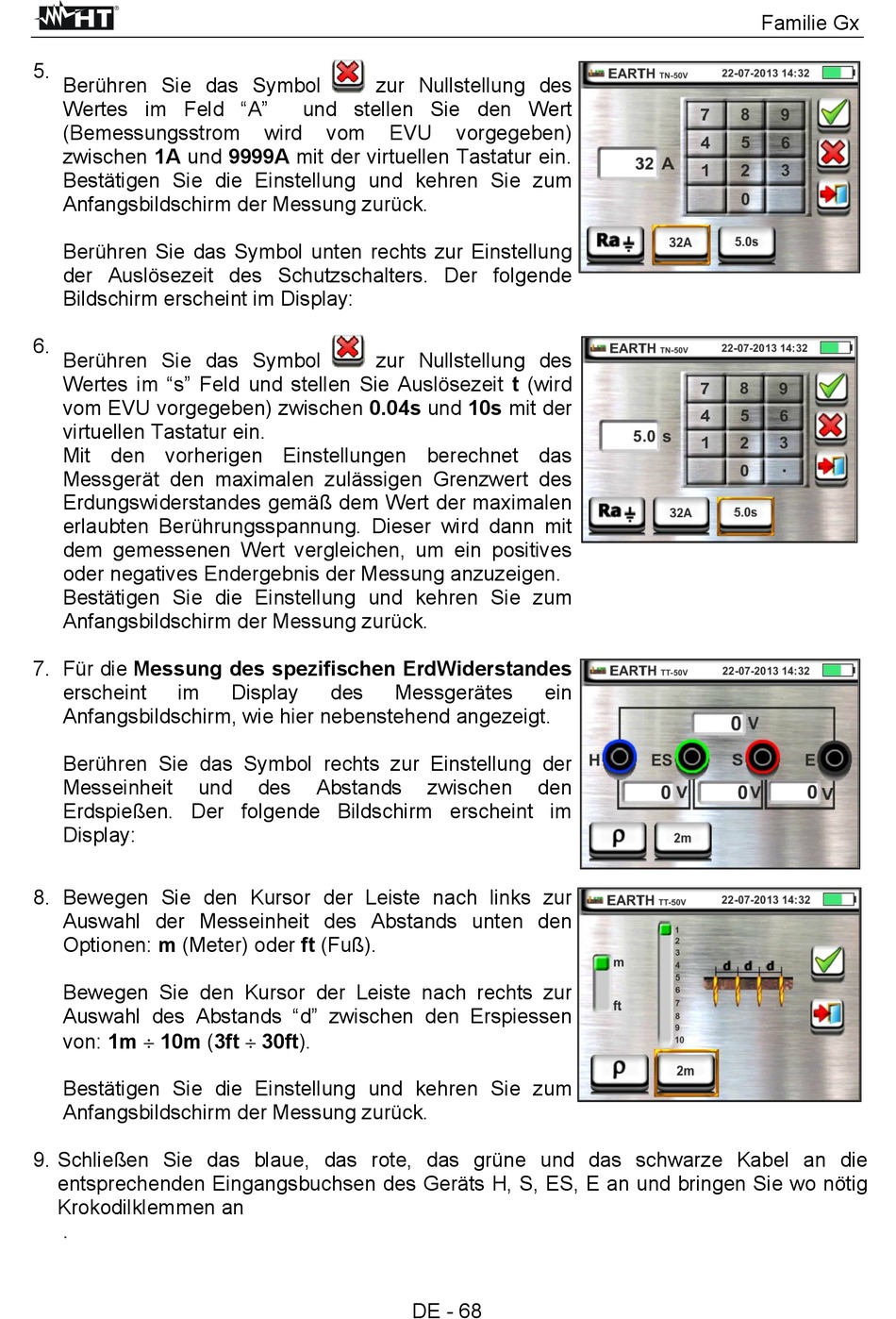

5.
Berühren Sie das Symbol
Wertes im Feld "A"
(Bemessungsstrom
zwischen 1A und 9999A mit der virtuellen Tastatur ein.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück.
Berühren Sie das Symbol unten rechts zur Einstellung
der Auslösezeit des Schutzschalters. Der folgende
Bildschirm erscheint im Display:
6.
Berühren Sie das Symbol
Wertes im "s" Feld und stellen Sie Auslösezeit t (wird
vom EVU vorgegeben) zwischen 0.04s und 10s mit der
virtuellen Tastatur ein.
Mit den vorherigen Einstellungen berechnet das
Messgerät den maximalen zulässigen Grenzwert des
Erdungswiderstandes gemäß dem Wert der maximalen
erlaubten Berührungsspannung. Dieser wird dann mit
dem gemessenen Wert vergleichen, um ein positives
oder negatives Endergebnis der Messung anzuzeigen.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück.
7. Für die Messung des spezifischen ErdWiderstandes
erscheint
im
Anfangsbildschirm, wie hier nebenstehend angezeigt.
Berühren Sie das Symbol rechts zur Einstellung der
Messeinheit
und
Erdspießen. Der folgende Bildschirm erscheint im
Display:
8. Bewegen Sie den Kursor der Leiste nach links zur
Auswahl der Messeinheit des Abstands unten den
Optionen: m (Meter) oder ft (Fuß).
Bewegen Sie den Kursor der Leiste nach rechts zur
Auswahl des Abstands "d" zwischen den Erspiessen
von: 1m 10m (3ft 30ft).
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück.
9. Schließen Sie das blaue, das rote, das grüne und das schwarze Kabel an die
entsprechenden Eingangsbuchsen des Geräts H, S, ES, E an und bringen Sie wo nötig
Krokodilklemmen an
.
zur Nullstellung des
und stellen Sie den Wert
wird
vom
EVU
zur Nullstellung des
Display
des
Messgerätes
des
Abstands
vorgegeben)
ein
zwischen
den
DE - 68
