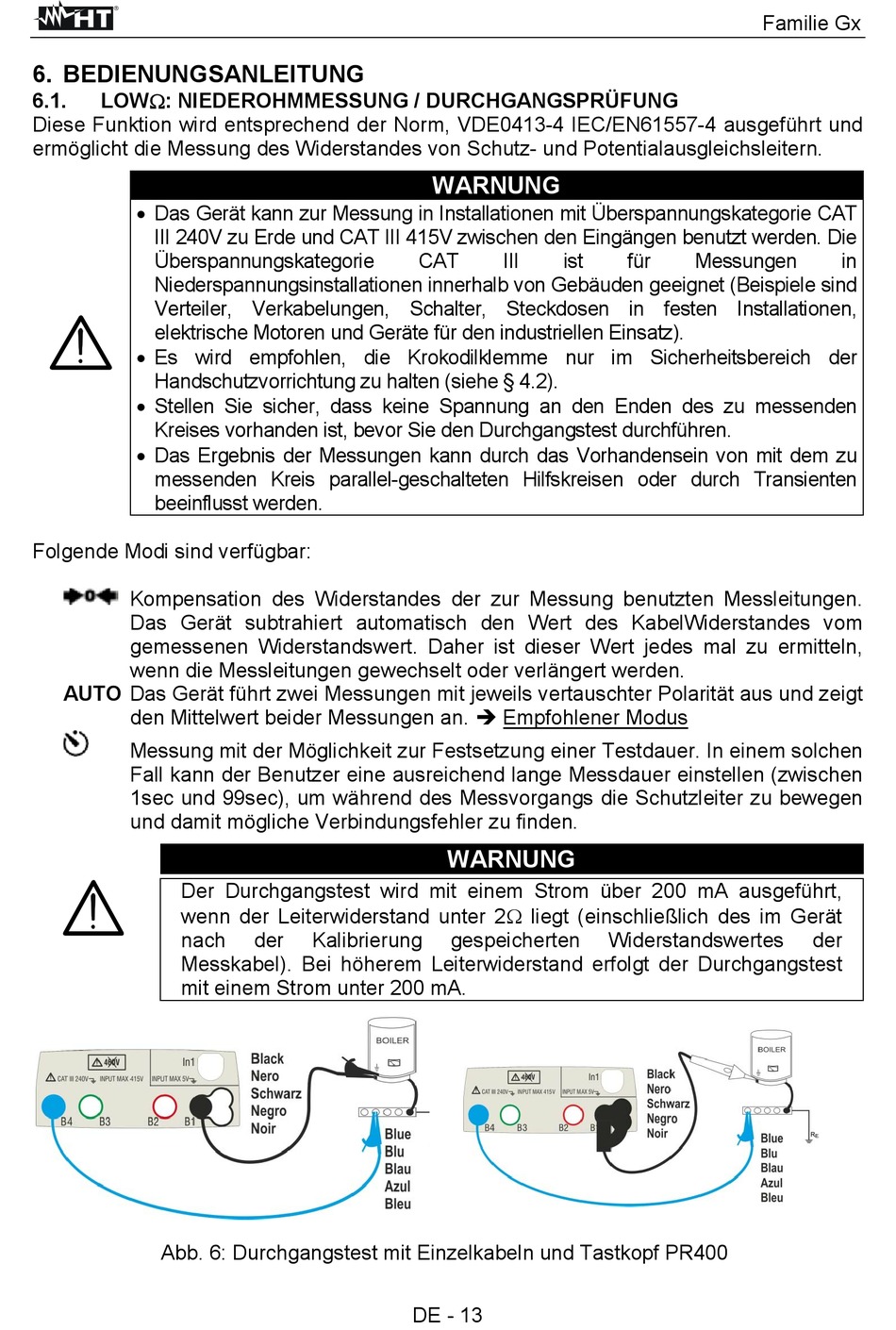

6. BEDIENUNGSANLEITUNG
6.1.
LOW: NIEDEROHMMESSUNG / DURCHGANGSPRÜFUNG
Diese Funktion wird entsprechend der Norm, VDE0413-4 IEC/EN61557-4 ausgeführt und
ermöglicht die Messung des Widerstandes von Schutz- und Potentialausgleichsleitern.
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT
III 240V zu Erde und CAT III 415V zwischen den Eingängen benutzt werden. Die
Überspannungskategorie
Niederspannungsinstallationen innerhalb von Gebäuden geeignet (Beispiele sind
Verteiler, Verkabelungen, Schalter, Steckdosen in festen Installationen,
elektrische Motoren und Geräte für den industriellen Einsatz).
Es wird empfohlen, die Krokodilklemme nur im Sicherheitsbereich der
Handschutzvorrichtung zu halten (siehe § 4.2).
Stellen Sie sicher, dass keine Spannung an den Enden des zu messenden
Kreises vorhanden ist, bevor Sie den Durchgangstest durchführen.
Das Ergebnis der Messungen kann durch das Vorhandensein von mit dem zu
messenden Kreis parallel-geschalteten Hilfskreisen oder durch Transienten
beeinflusst werden.
Folgende Modi sind verfügbar:
Kompensation des Widerstandes der zur Messung benutzten Messleitungen.
Das Gerät subtrahiert automatisch den Wert des KabelWiderstandes vom
gemessenen Widerstandswert. Daher ist dieser Wert jedes mal zu ermitteln,
wenn die Messleitungen gewechselt oder verlängert werden.
AUTO Das Gerät führt zwei Messungen mit jeweils vertauschter Polarität aus und zeigt
den Mittelwert beider Messungen an. Empfohlener Modus
Messung mit der Möglichkeit zur Festsetzung einer Testdauer. In einem solchen
Fall kann der Benutzer eine ausreichend lange Messdauer einstellen (zwischen
1sec und 99sec), um während des Messvorgangs die Schutzleiter zu bewegen
und damit mögliche Verbindungsfehler zu finden.
Der Durchgangstest wird mit einem Strom über 200 mA ausgeführt,
wenn der Leiterwiderstand unter 2 liegt (einschließlich des im Gerät
nach
Messkabel). Bei höherem Leiterwiderstand erfolgt der Durchgangstest
mit einem Strom unter 200 mA.
Abb. 6: Durchgangstest mit Einzelkabeln und Tastkopf PR400
CAT
der
Kalibrierung
DE - 13
