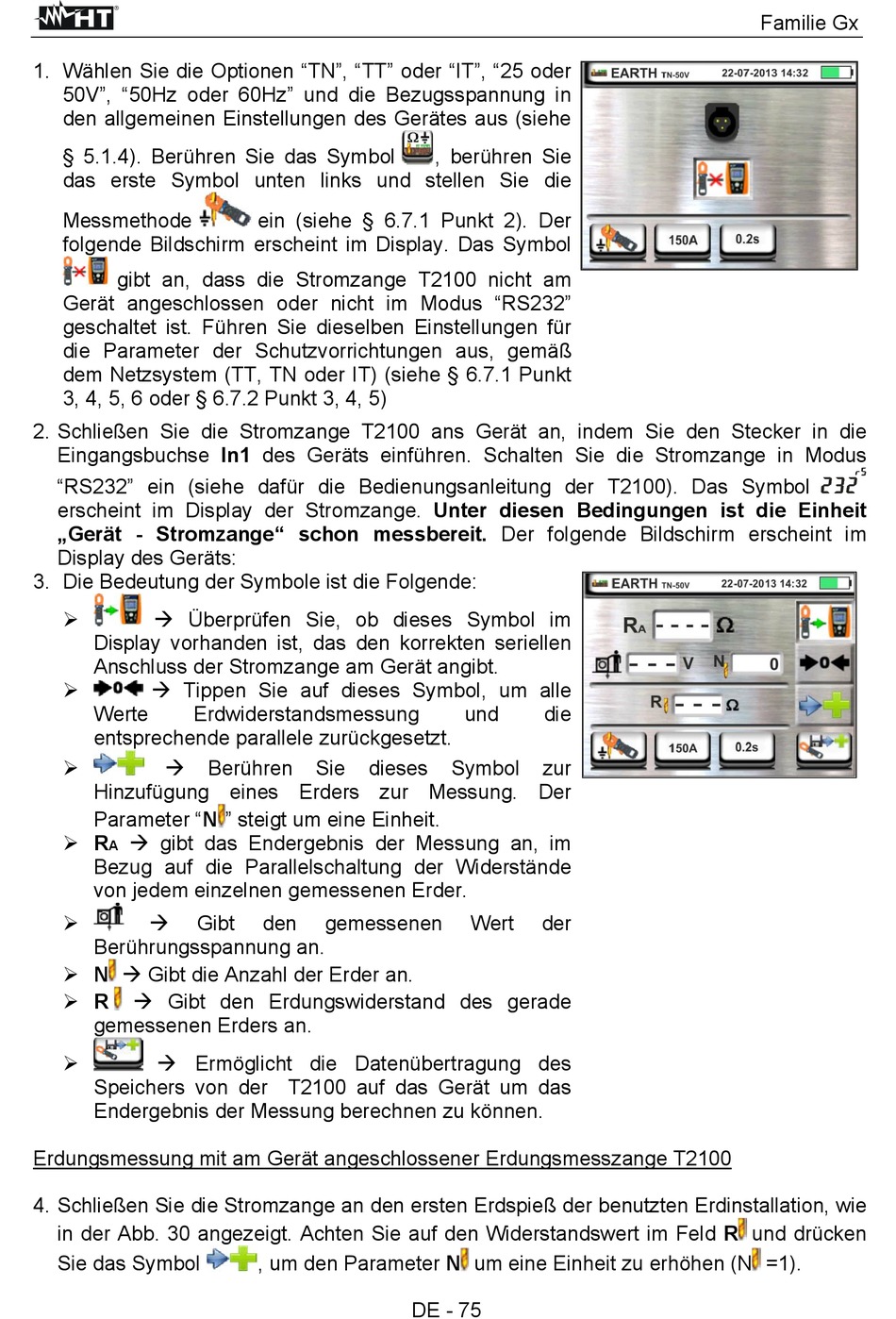

1. Wählen Sie die Optionen "TN", "TT" oder "IT", "25 oder
50V", "50Hz oder 60Hz" und die Bezugsspannung in
den allgemeinen Einstellungen des Gerätes aus (siehe
§ 5.1.4). Berühren Sie das Symbol
das erste Symbol unten links und stellen Sie die
Messmethode
folgende Bildschirm erscheint im Display. Das Symbol
gibt an, dass die Stromzange T2100 nicht am
Gerät angeschlossen oder nicht im Modus "RS232"
geschaltet ist. Führen Sie dieselben Einstellungen für
die Parameter der Schutzvorrichtungen aus, gemäß
dem Netzsystem (TT, TN oder IT) (siehe § 6.7.1 Punkt
3, 4, 5, 6 oder § 6.7.2 Punkt 3, 4, 5)
2. Schließen Sie die Stromzange T2100 ans Gerät an, indem Sie den Stecker in die
Eingangsbuchse In1 des Geräts einführen. Schalten Sie die Stromzange in Modus
"RS232" ein (siehe dafür die Bedienungsanleitung der T2100). Das Symbol
erscheint im Display der Stromzange. Unter diesen Bedingungen ist die Einheit
„Gerät - Stromzange" schon messbereit. Der folgende Bildschirm erscheint im
Display des Geräts:
3. Die Bedeutung der Symbole ist die Folgende:
  Überprüfen Sie, ob dieses Symbol im
Display vorhanden ist, das den korrekten seriellen
Anschluss der Stromzange am Gerät angibt.
  Tippen Sie auf dieses Symbol, um alle
Werte Erdwiderstandsmessung
entsprechende parallele zurückgesetzt.
 
Hinzufügung eines Erders zur Messung. Der
Parameter "N " steigt um eine Einheit.
 R  gibt das Endergebnis der Messung an, im
A
Bezug auf die Parallelschaltung der Widerstände
von jedem einzelnen gemessenen Erder.
  Gibt
Berührungsspannung an.
 N  Gibt die Anzahl der Erder an.
 R  Gibt den Erdungswiderstand des gerade
gemessenen Erders an.
  Ermöglicht die Datenübertragung des
Speichers von der T2100 auf das Gerät um das
Endergebnis der Messung berechnen zu können.
Erdungsmessung mit am Gerät angeschlossener Erdungsmesszange T2100
4. Schließen Sie die Stromzange an den ersten Erdspieß der benutzten Erdinstallation, wie
in der Abb. 30 angezeigt. Achten Sie auf den Widerstandswert im Feld R und drücken
Sie das Symbol
ein (siehe § 6.7.1 Punkt 2). Der
Berühren Sie dieses
den gemessenen
, um den Parameter N um eine Einheit zu erhöhen (N =1).
, berühren Sie
und die
Symbol zur
Wert der
DE - 75
