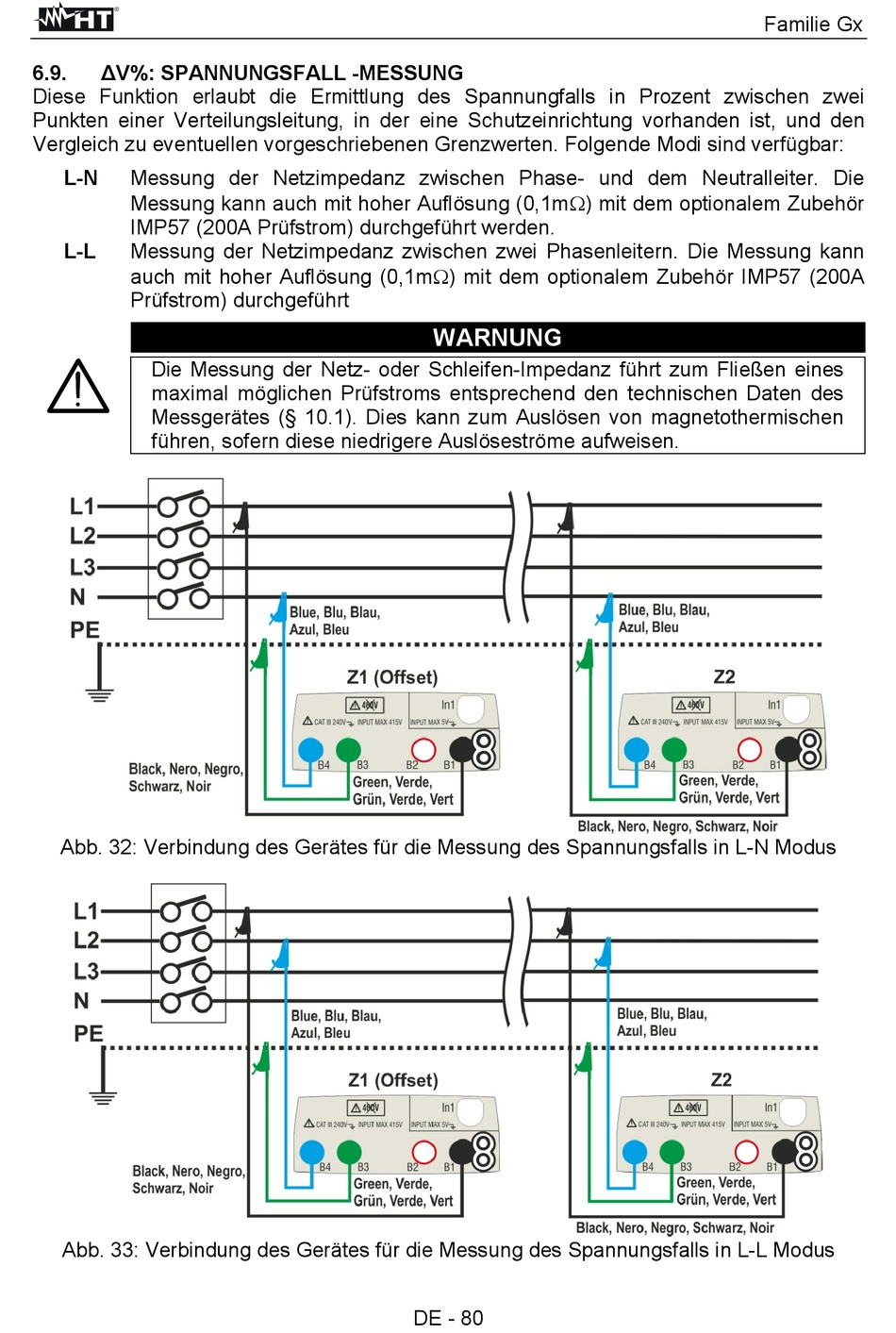

6.9.
ΔV%: SPANNUNGSFALL -MESSUNG
Diese Funktion erlaubt die Ermittlung des Spannungfalls in Prozent zwischen zwei
Punkten einer Verteilungsleitung, in der eine Schutzeinrichtung vorhanden ist, und den
Vergleich zu eventuellen vorgeschriebenen Grenzwerten. Folgende Modi sind verfügbar:
L-N
Messung der Netzimpedanz zwischen Phase- und dem Neutralleiter. Die
Messung kann auch mit hoher Auflösung (0,1m) mit dem optionalem Zubehör
IMP57 (200A Prüfstrom) durchgeführt werden.
L-L
Messung der Netzimpedanz zwischen zwei Phasenleitern. Die Messung kann
auch mit hoher Auflösung (0,1m) mit dem optionalem Zubehör IMP57 (200A
Prüfstrom) durchgeführt
Die Messung der Netz- oder Schleifen-Impedanz führt zum Fließen eines
maximal möglichen Prüfstroms entsprechend den technischen Daten des
Messgerätes (§ 10.1). Dies kann zum Auslösen von magnetothermischen
führen, sofern diese niedrigere Auslöseströme aufweisen.
Abb. 32: Verbindung des Gerätes für die Messung des Spannungsfalls in L-N Modus
Abb. 33: Verbindung des Gerätes für die Messung des Spannungsfalls in L-L Modus
WARNUNG
DE - 80
