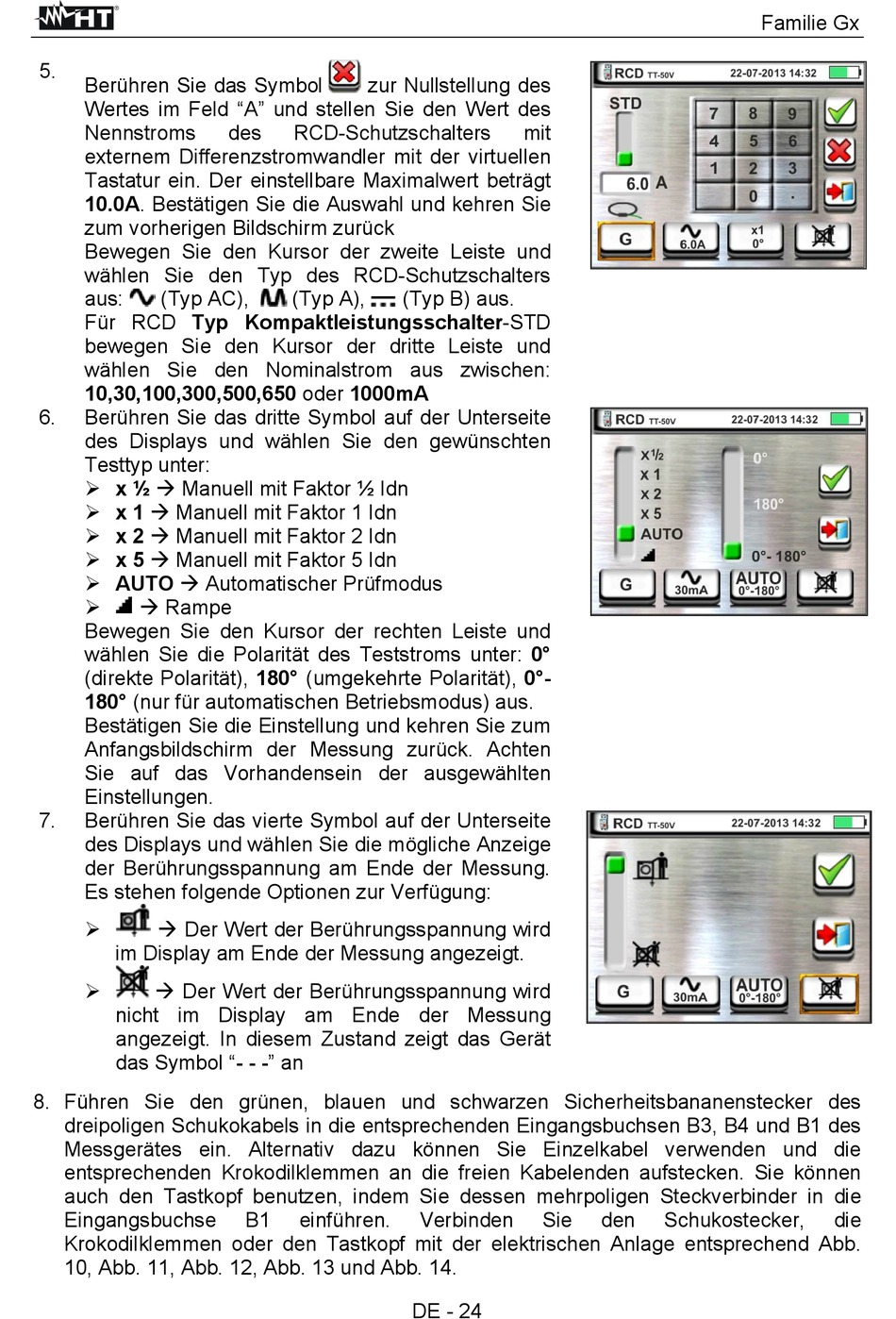

5.
Berühren Sie das Symbol
Wertes im Feld "A" und stellen Sie den Wert des
Nennstroms
externem Differenzstromwandler mit der virtuellen
Tastatur ein. Der einstellbare Maximalwert beträgt
10.0A. Bestätigen Sie die Auswahl und kehren Sie
zum vorherigen Bildschirm zurück
Bewegen Sie den Kursor der zweite Leiste und
wählen Sie den Typ des RCD-Schutzschalters
aus:
(Typ AC),
Für RCD Typ Kompaktleistungsschalter-STD
bewegen Sie den Kursor der dritte Leiste und
wählen Sie den Nominalstrom aus zwischen:
10,30,100,300,500,650 oder 1000mA
6.
Berühren Sie das dritte Symbol auf der Unterseite
des Displays und wählen Sie den gewünschten
Testtyp unter:
x ½ Manuell mit Faktor ½ Idn
x 1 Manuell mit Faktor 1 Idn
x 2 Manuell mit Faktor 2 Idn
x 5 Manuell mit Faktor 5 Idn
AUTO Automatischer Prüfmodus
Rampe
Bewegen Sie den Kursor der rechten Leiste und
wählen Sie die Polarität des Teststroms unter: 0°
(direkte Polarität), 180° (umgekehrte Polarität), 0°-
180° (nur für automatischen Betriebsmodus) aus.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück. Achten
Sie auf das Vorhandensein der ausgewählten
Einstellungen.
7.
Berühren Sie das vierte Symbol auf der Unterseite
des Displays und wählen Sie die mögliche Anzeige
der Berührungsspannung am Ende der Messung.
Es stehen folgende Optionen zur Verfügung:
Der Wert der Berührungsspannung wird
im Display am Ende der Messung angezeigt.
Der Wert der Berührungsspannung wird
nicht im Display am Ende der Messung
angezeigt. In diesem Zustand zeigt das Gerät
das Symbol "- - -" an
8. Führen Sie den grünen, blauen und schwarzen Sicherheitsbananenstecker des
dreipoligen Schukokabels in die entsprechenden Eingangsbuchsen B3, B4 und B1 des
Messgerätes ein. Alternativ dazu können Sie Einzelkabel verwenden und die
entsprechenden Krokodilklemmen an die freien Kabelenden aufstecken. Sie können
auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die
Eingangsbuchse
Krokodilklemmen oder den Tastkopf mit der elektrischen Anlage entsprechend Abb.
10, Abb. 11, Abb. 12, Abb. 13 und Abb. 14.
zur Nullstellung des
des
RCD-Schutzschalters
(Typ A),
B1
einführen.
mit
(Typ B) aus.
Verbinden
Sie
DE - 24
Familie Gx
den
Schukostecker,
die
