4.

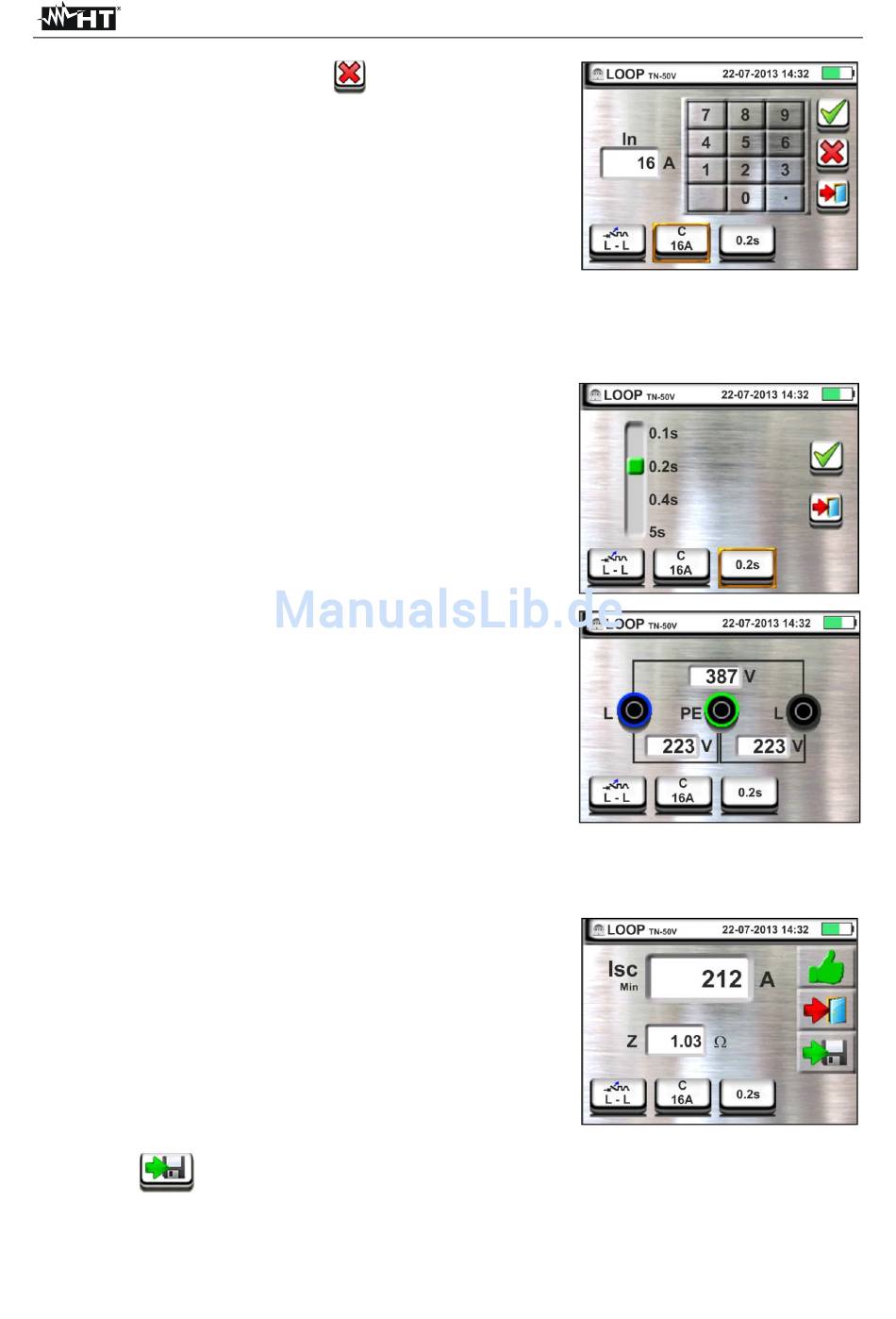

Berühren Sie das Symbol
Wertes im In Feld und stellen Sie den Wert des
Nominalstroms des Schutzschalters innerhalb des vom
Gerät erlaubten Bereiches mit der virtuellen Tastatur
ein.
Bestätigen Sie die Auswahl und kehren Sie zum
vorherigen Bildschirm zurück.
Berühren Sie das Symbol unten rechts zur Einstellung
der Auslösezeit des Schutzschalters. Der folgende
Bildschirm erscheint im Display:
5. Bewegen Sie den Kursor auf der Leiste und wählen Sie
die
Auslösezeit
zwischen: 0.1s, 0.2s, 0.4s, oder 5s aus.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück.
6. Trennen Sie, wenn möglich, alle dem Messpunkt
nachgelagerten Verbraucher ab, denn deren Impedanz
kann die Testergebnisse verfälschen. Verbinden Sie
den Schukostecker, die Krokodilklemmen oder den
Tastkopf mit der elektrischen Anlage entsprechend
Abb. 16, Abb. 17, Abb. 18 und Abb. 20 in der nächsten
möglichen Zeitpunkt der Schutzeinrichtung
Achten Sie auf das Vorhandensein von korrekten
Spannungswerten
entsprechend der Auswahl der Anfangsphase (siehe §
5.1.4),
wie
im
angezeigt.
7. Drücken Sie die GO/STOP Taste am Messgerät oder
die START Taste am Tastkopf. Trennen Sie während
dieser gesamten Phase das Gerät nicht von dem zu
testenden System.
Bei positivem Ergebnis (der voraussichtliche minimale
Kurzschlussstrom wird von der Schutzeinrichtung in der
ausgewählten Zeit unterbrochen) zeigt das Gerät die
hier nebenstehende Bildschirmseite an.
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
zum Speichern des Messwertes (siehe §
7.1).
zur Nullstellung des
der
Sicherung/Schutzschalters
zwischen
L-L
hier
nebenstehenden
DE - 45
und
L-PE
Bildschirm
Familie Gx
