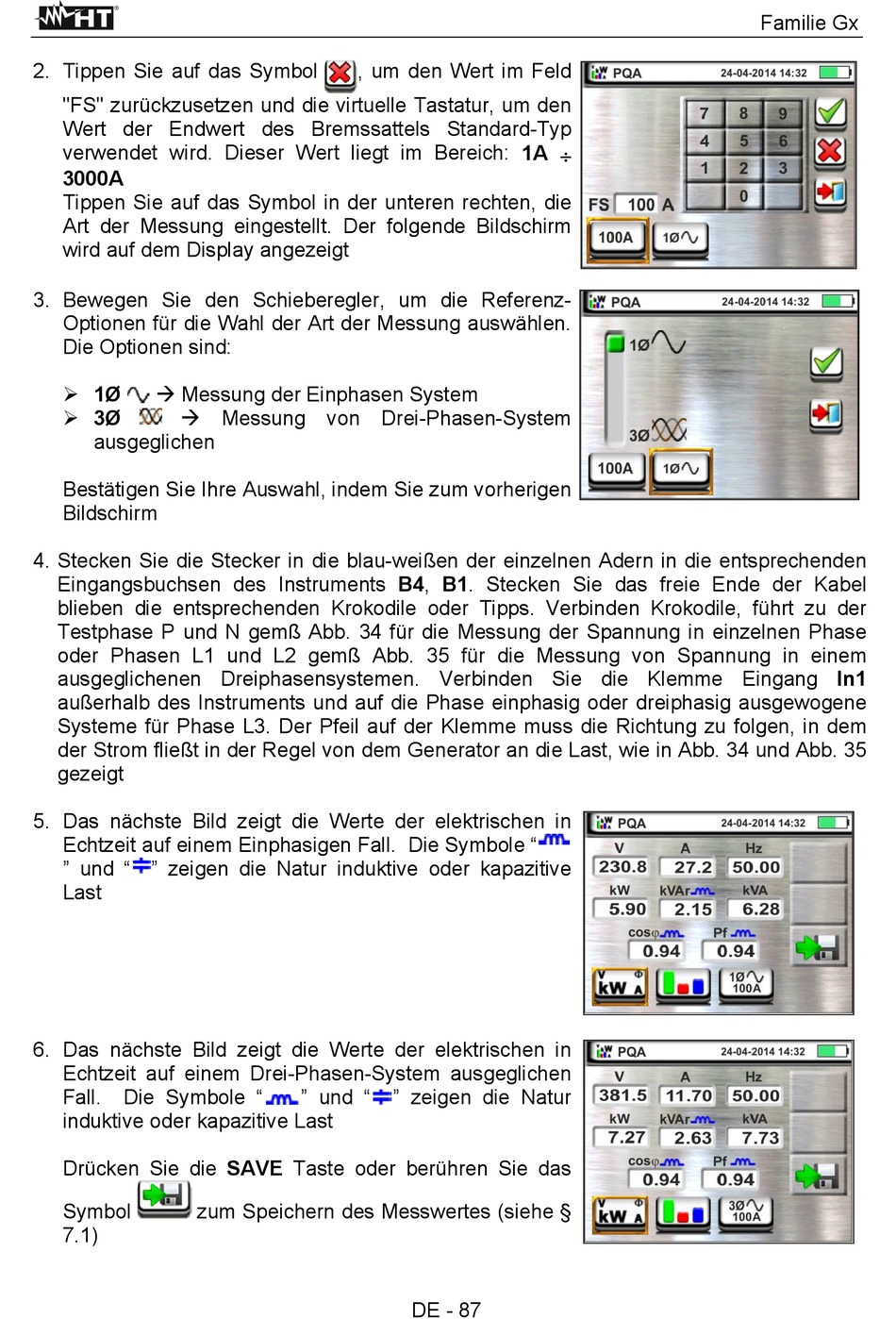

HT MACROTESTG1 Bedienungsanleitung Seite 88

2. Tippen Sie auf das Symbol
"FS" zurückzusetzen und die virtuelle Tastatur, um den
Wert der Endwert des Bremssattels Standard-Typ
verwendet wird. Dieser Wert liegt im Bereich: 1A 
3000A
Tippen Sie auf das Symbol in der unteren rechten, die
Art der Messung eingestellt. Der folgende Bildschirm
wird auf dem Display angezeigt
3. Bewegen Sie den Schieberegler, um die Referenz-
Optionen für die Wahl der Art der Messung auswählen.
Die Optionen sind:
 1Ø  Messung der Einphasen System
 3Ø  Messung von Drei-Phasen-System
ausgeglichen
Bestätigen Sie Ihre Auswahl, indem Sie zum vorherigen
Bildschirm
4. Stecken Sie die Stecker in die blau-weißen der einzelnen Adern in die entsprechenden
Eingangsbuchsen des Instruments B4, B1. Stecken Sie das freie Ende der Kabel
blieben die entsprechenden Krokodile oder Tipps. Verbinden Krokodile, führt zu der
Testphase P und N gemß Abb. 34 für die Messung der Spannung in einzelnen Phase
oder Phasen L1 und L2 gemß Abb. 35 für die Messung von Spannung in einem
ausgeglichenen Dreiphasensystemen. Verbinden Sie die Klemme Eingang In1
außerhalb des Instruments und auf die Phase einphasig oder dreiphasig ausgewogene
Systeme für Phase L3. Der Pfeil auf der Klemme muss die Richtung zu folgen, in dem
der Strom fließt in der Regel von dem Generator an die Last, wie in Abb. 34 und Abb. 35
gezeigt
5. Das nächste Bild zeigt die Werte der elektrischen in
Echtzeit auf einem Einphasigen Fall. Die Symbole "
" und " " zeigen die Natur induktive oder kapazitive
Last
6. Das nächste Bild zeigt die Werte der elektrischen in
Echtzeit auf einem Drei-Phasen-System ausgeglichen
Fall. Die Symbole "
induktive oder kapazitive Last
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol zum Speichern des Messwertes (siehe §
7.1)
, um den Wert im Feld
" und " " zeigen die Natur
DE - 87
Familie Gx
