Familie Gx

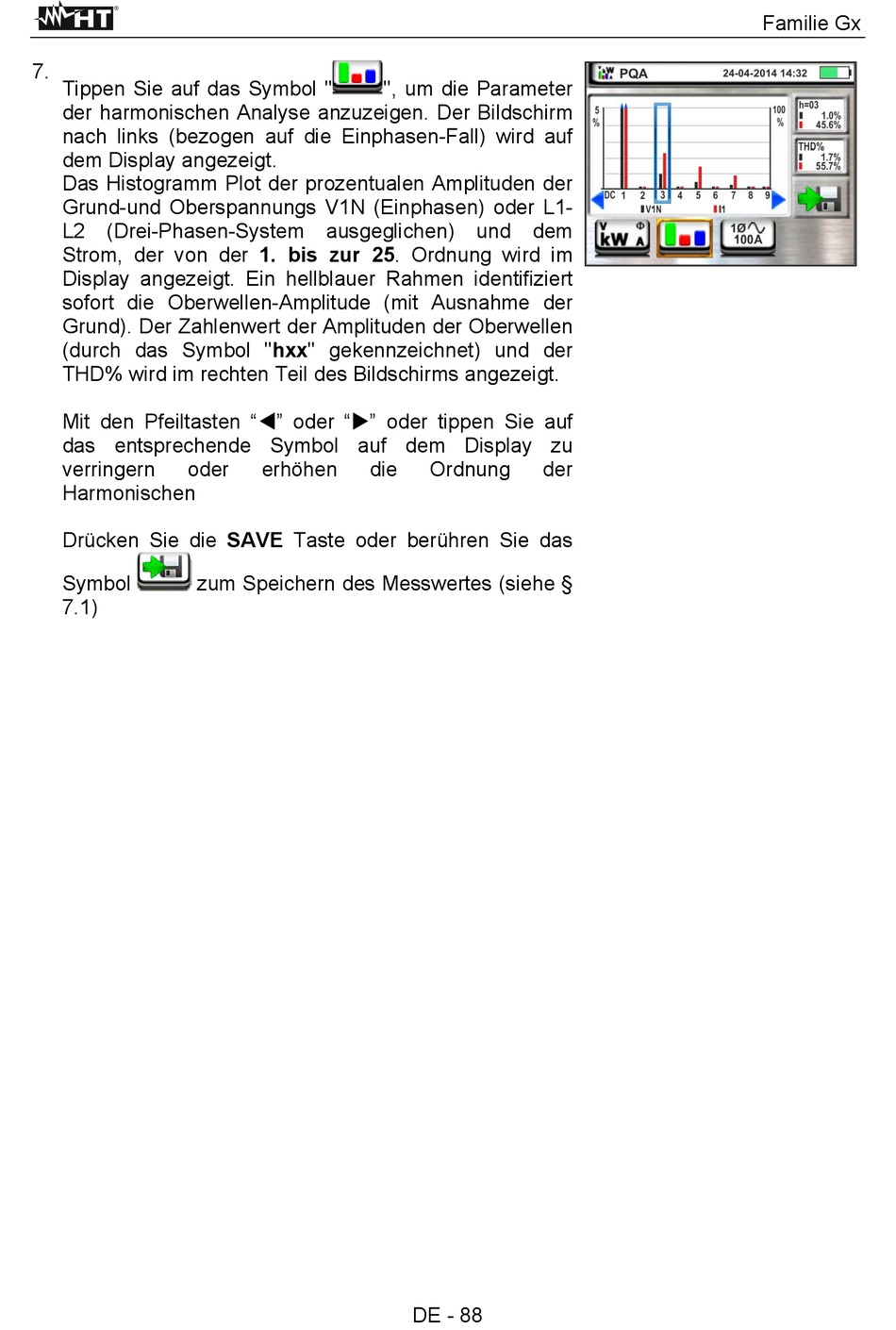

7.
Tippen Sie auf das Symbol "
", um die Parameter
der harmonischen Analyse anzuzeigen. Der Bildschirm
nach links (bezogen auf die Einphasen-Fall) wird auf
dem Display angezeigt.
Das Histogramm Plot der prozentualen Amplituden der
Grund-und Oberspannungs V1N (Einphasen) oder L1-
L2 (Drei-Phasen-System ausgeglichen)
und dem
Strom, der von der 1. bis zur 25. Ordnung wird im
Display angezeigt. Ein hellblauer Rahmen identifiziert
sofort die Oberwellen-Amplitude (mit Ausnahme der
Grund). Der Zahlenwert der Amplituden der Oberwellen
(durch das Symbol "hxx" gekennzeichnet) und der
THD% wird im rechten Teil des Bildschirms angezeigt.
Mit den Pfeiltasten "" oder "" oder tippen Sie auf
das entsprechende Symbol auf dem Display zu
verringern
oder
erhöhen
die
Ordnung
der
Harmonischen
Drücken Sie die SAVE Taste oder berühren Sie das
Symbol
zum Speichern des Messwertes (siehe §
7.1)
DE - 88
