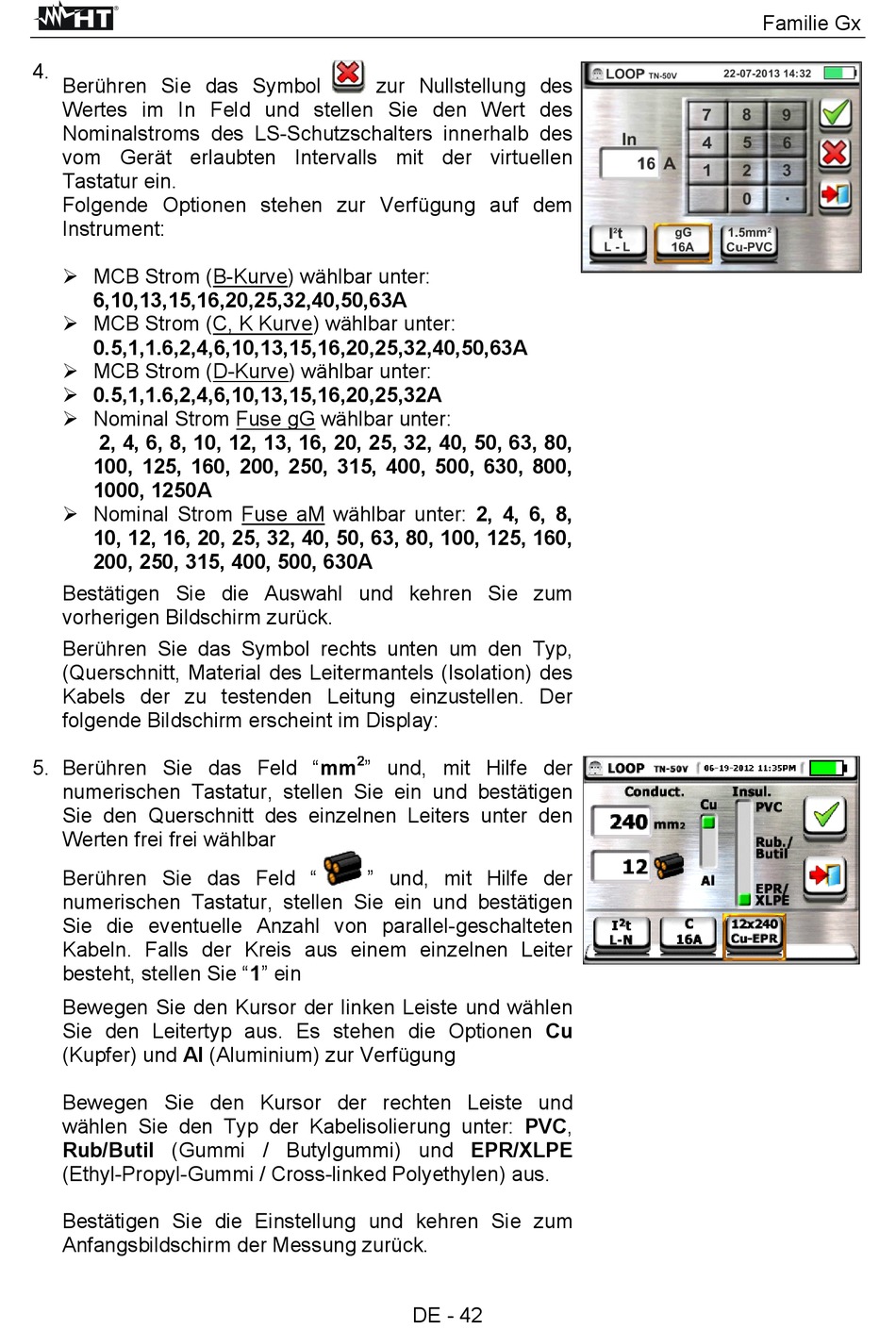

4.
Berühren Sie das Symbol
Wertes im In Feld und stellen Sie den Wert des
Nominalstroms des LS-Schutzschalters innerhalb des
vom Gerät erlaubten Intervalls mit der virtuellen
Tastatur ein.
Folgende Optionen stehen zur Verfügung auf dem
Instrument:
MCB Strom (B-Kurve) wählbar unter:
6,10,13,15,16,20,25,32,40,50,63A
MCB Strom (C, K Kurve) wählbar unter:
0.5,1,1.6,2,4,6,10,13,15,16,20,25,32,40,50,63A
MCB Strom (D-Kurve) wählbar unter:
0.5,1,1.6,2,4,6,10,13,15,16,20,25,32A
Nominal Strom Fuse gG wählbar unter:
2, 4, 6, 8, 10, 12, 13, 16, 20, 25, 32, 40, 50, 63, 80,
100, 125, 160, 200, 250, 315, 400, 500, 630, 800,
1000, 1250A
Nominal Strom Fuse aM wählbar unter: 2, 4, 6, 8,
10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160,
200, 250, 315, 400, 500, 630A
Bestätigen Sie die Auswahl und kehren Sie zum
vorherigen Bildschirm zurück.
Berühren Sie das Symbol rechts unten um den Typ,
(Querschnitt, Material des Leitermantels (Isolation) des
Kabels der zu testenden Leitung einzustellen. Der
folgende Bildschirm erscheint im Display:
5. Berühren Sie das Feld "mm
numerischen Tastatur, stellen Sie ein und bestätigen
Sie den Querschnitt des einzelnen Leiters unter den
Werten frei frei wählbar
Berühren Sie das Feld "
numerischen Tastatur, stellen Sie ein und bestätigen
Sie die eventuelle Anzahl von parallel-geschalteten
Kabeln. Falls der Kreis aus einem einzelnen Leiter
besteht, stellen Sie "1" ein
Bewegen Sie den Kursor der linken Leiste und wählen
Sie den Leitertyp aus. Es stehen die Optionen Cu
(Kupfer) und Al (Aluminium) zur Verfügung
Bewegen Sie den Kursor der rechten Leiste und
wählen Sie den Typ der Kabelisolierung unter: PVC,
Rub/Butil (Gummi / Butylgummi) und EPR/XLPE
(Ethyl-Propyl-Gummi / Cross-linked Polyethylen) aus.
Bestätigen Sie die Einstellung und kehren Sie zum
Anfangsbildschirm der Messung zurück.
zur Nullstellung des
2
" und, mit Hilfe der
" und, mit Hilfe der
DE - 42
